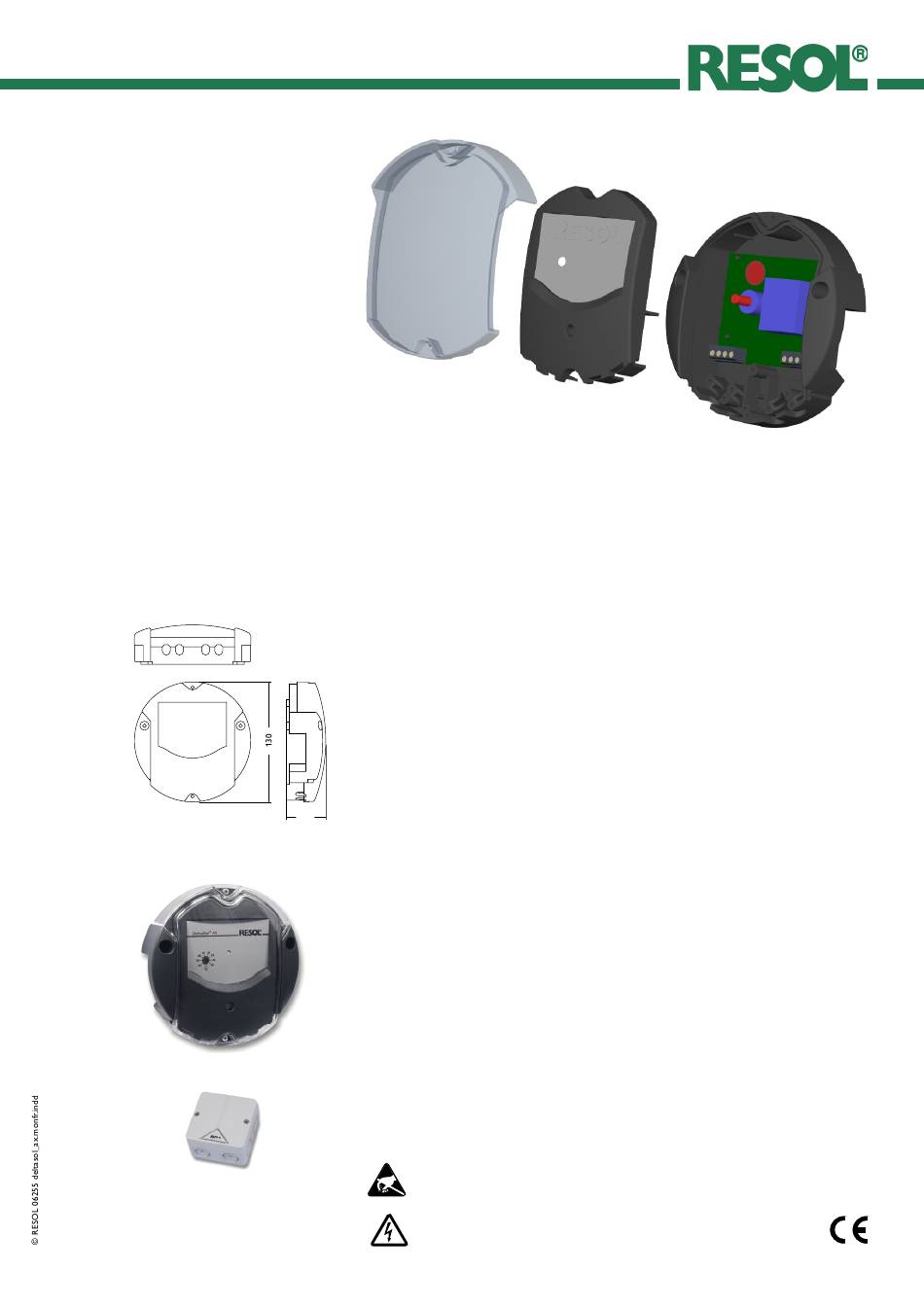

AX
DeltaSol
®
Caractéristiques techniques
Boîtier: en plastique, PC-ABS
Type de protection: IP 20 / DIN
40050
Temp. ambiante: 0 ... 40 °C
Dimensions: Ø130 mm,
hauteur 45 mm
Montage: à cloison
Affichage:1 voyant de contrôle
Différence d'enclenchement:
∆T 2 ... 16 K réglable
Hystérèse: 1,6 K
Gamme de réglage: -20 ... +150 °C
Fonctions spéciales: antigel, mode
manuel, limitation de température ma-
ximale et minimale
Entrées: pour 2 sondes PT1000
Sortie:
pour 1 relais standard (inverseur)
Courant total de coupure:
max. 4A
Alimentation: 220 ... 240 V~
DeltaSol
AX
®
C'est de par son concept intelligent et clair que le régulateur DeltaSol
est un appareil de couplage à prix avantageux pouvant être employé facilement
dans tout système de chauffage solaire et d'aérage. Grâce à sa grande gamme
de réglage, à ses différenciels de température réglables et à sa limitation de
température maximale et minimale, le régulateur s'emploit dans n'importe quel
cas de figure.
Le joint siliconé fourni avec le matériel de montage protège l'appareil d'éventuelles
entrées d'eau (IP22).
Le régulateur est équipé de deux potentiomètres pour un réglage précis du
différenciel de température d'enclenchement (gamme 2 ... 16 K) et de la limi-
tation de température maximale et minimale (gamme 20 ... 90 °C). Le mode de
fonctionnement manuel, la fonction antigel ainsi que la fonction de limitation
de température maximale et minimale peuvent être mis sous ou hors tension
séparemment à travers le mini-interrupteur. La mise sous tension du régulateur
s'effectue à travers un relais standard inverseur auquel plusieurs moteurs ou
45
vannes électriques peuvent être raccordés.
Indications de commande
RESOL DeltaSol
RESOL DeltaSol
2 sondes de températures Pt1000 (1 x FKP6, 1 x FRP6) inclues
Accessoires
Protection contre les surtensions
Il est conseillé d'utiliser la boîte contre les surtensions RESOL SP1 pour éviter
que les sondes de température sensibles du panneau solaire ne soient endom-
magées par des surtensions extérieures (produites, par exemple, par des éclairs
dans les environs).
RESOL SP1
Des décharges électrostatiques peuvent endom-
mager les composantes électroniques!
Composantes à haute tension!
AX
®
AX paquet complet
®
®
AX
115 211 70
115 211 80
180 110 10
3 |
