Vue d'ensemble
• Spécialement conçu pour le réglage de vitesse des pompes à haut
rendement
• 1 entrée pour une sonde Grundfos Direct Sensor
• Écran System-Monitoring
• 4 sondes de température Pt1000
• Relais semiconducteurs pour le réglage de vitesse
• Commande d'une pompe HE
• Bilan calorimétrique
• Menu de mise en service
• 3 systèmes de base au choix
• Contrôle de fonctionnement
• Fonction de désinfection thermique optionnelle
• Option drainback
• Affichage au choix en °C ou en °F

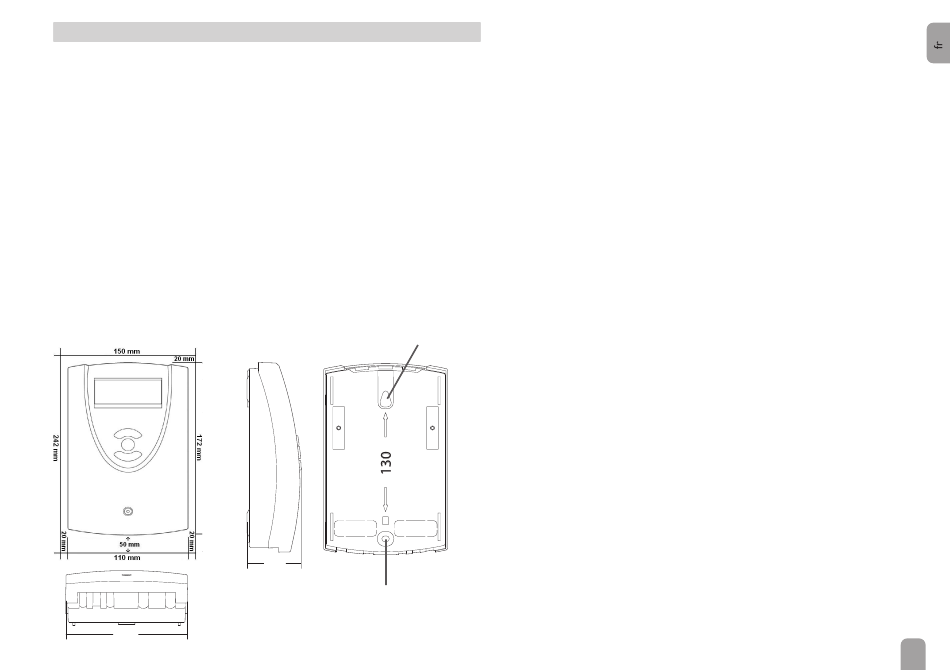

Dimensions et distances minimales
62
110
VFD
TM
oeillet de suspension
46
attache
Caractéristiques techniques
Entrées : 4 sondes de température Pt1000, 1 sonde Grundfos Direct Sensor
Sorties : 2 relais semiconducteurs, 1 sortie PWM
Fréquence PWM : 512 Hz
Tension PWM : 10,5 V
Capacité de coupure : 1 (1) A 240 V~ (relais semiconducteur)
Capacité totale de coupure : 2 A 240 V~
Alimentation : 100 – 240 V~ (50 – 60 Hz)
Type de connexion : X
Standby : 0,64 W
Classe des régulateurs de température : I
Contribution à l'efficacité énergétique : 1 %
Fonctionnement : type 1.C.Y
Tension de choc : 2,5 kV
Interface de données : VBus
®
Sortie de courant VBus
®
: 35 mA
Fonctions : contrôle de fonctionnement, compteur d'heures de fonctionnement,
fonction capteurs tubulaires, fonction thermostat, réglage de vitesse, option drain-
back et booster et bilan calorimétrique
Boîtier : plastique, PC-ABS et PMMA
Montage : mural ou dans un tableau de commande
Affichage / Ecran : écran System-Monitoring pour visualiser l'ensemble de l'ins-
tallation, affichage 16 segments, affichage 7 segments, 8 symboles pour contrôler
l'état du système
Commande : 3 touches
Type de protection : IP 20 / IEC 60529
Classe de protection : I
Température ambiante : 0 ... 40 °C
Degré de pollution : 2
Fusible : T2A
Altitude maximale : 2000 m (MSL)
Dimensions : 172 x 111 x 49 mm
