Für den Installateur

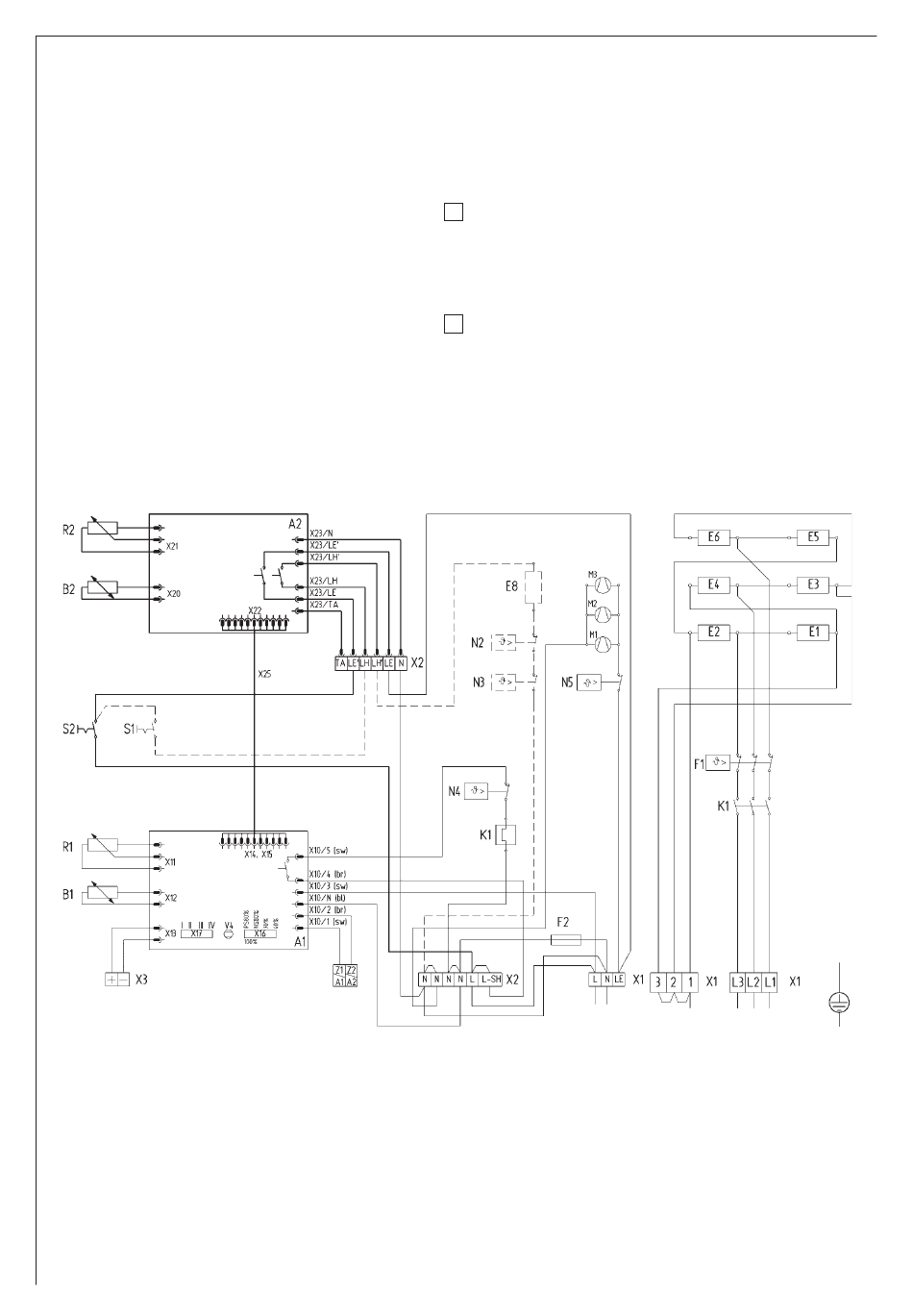

Stromlaufplan WSP 1210 - 4810 F mit RTi 103 EP
Stromlaufplan WSP 3510 und 5010 N mit RTi 103 EP
A1: Elektronischer Aufladeregler
B1: Kerntemperaturfühler - Aufladung
E1 - E6: Heizkörper (Speicher)
F1: Sicherheits-Temperaturbegrenzer
F2: Sicherung (250 V 2A träge)
K1: Thermorelais
M1 - M3: Gebläse Entladung
N4: Temperaturbegrenzer - Aufladung
N5: Temperaturbegrenzer - Entladung
R1: Einsteller - Aufladung (Wählknopf)
V4: Kontrollleuchte Betrieb Notbetrieb
X1: Netzanschlussklemme
X2: Anschlussklemme
X3: DC-Anschlussklemme 0,91 - 1,43 V
X16: Steuersignalanpassung 4-stufig
X17: Leistungsreduzierer 4-stufig
elektron. Entlade-
regler
elektron. Laderegler
DC-Signal
Aufladesteuerungssignal
8
AC-Signal 230 V
Aufladesteuerungssignal
Sonderzubehör
nicht im Lieferumfang, bei Einbau das jeweilige Zubehör ankreuzen
Integr. Raumtemperaturregler proportional
A2: Elektronischer Entladeregler
B2: Raumtemperaturfühler Entladung
R2: Einsteller Entladung (Wählknopf)
S2: EIN/AUS-Schalter Raumtemperaturregler
Zusatzheizung
E8: Zusatzheizkörper
N2: Temperaturregler - Zusatzheizung
N3: Temperaturregler - Zusatzheizung
S1: EIN/AUS-Schalter - Zusatzheizung
Bei Einbau der Zusatzheizung (E8) die zulässige Schalt-
leistung des Raumtemperaturreglers beachten!
Steuerkreis
1/N/PE AC 50 Hz 230 V
3/N/PE AC 50 Hz 400 V
