Raccordements Des Câbles - Graco Husky 2150e Fonctionnement

Installation
Raccordements des des câbles
Raccordements Raccordements des
ATEX
ATEX ATEX
(Moteur (Moteur de (Moteur de code de code C) C) code C)
Procéder de la manière suivante pour le câblage du
moteur :
1. Ouvrir le coffret électrique du moteur.
2. Installer les câbles dans le coffret électrique du
moteur en utilisant les connexions appropriées.
3. Raccorder le câble de mise à la terre vert à la
vis de terre.
Pour un un câblage câblage sous sous 400V
4. Pour Pour un câblage sous
comme montré, puis raccorder les câbles L1 à
U1, L2 à V1 et L3 à W1.
U1
L1
Figure 5 Raccordements pour un câblage sous
400 V
5. Pour Pour un Pour un câblage un câblage sous câblage sous 230V sous
câbles L1 à U1, L2 à V1 et L3 à W1. Mettre les
cavaliers comme montré.
U1
L1
Figure 6 Raccordements pour un câblage sous
230 V
6. Serrer les bornes au couple de 2,3 N•m
(20 po-lb).
7. Fermer le coffret électrique du moteur. Serrer les
vis au couple de 2,3 N•m (20 po-lb).
8. Connecter câbles du thermostat P1 et P2 à la
détection de surcharge externe. Le thermostat
Normally Closed
est NC (
16
câbles sur sur le le le moteur moteur
câbles sur moteur
400V : : : Mettre les cavaliers
400V
V1 W1
230V : : : Raccorder les 230V
V1 W1
; normalement fermé).
Raccordements des des câbles
Raccordements Raccordements des
antidéflagrant (moteur (moteur de
antidéflagrant antidéflagrant (moteur
Procéder de la manière suivante pour le câblage du
moteur :
1. Ouvrir le coffret électrique du moteur.
2. Installer les câbles dans le coffret électrique du
moteur en utilisant les connexions appropriées.
3. Raccorder le câble de mise à la terre vert à la
vis de terre.

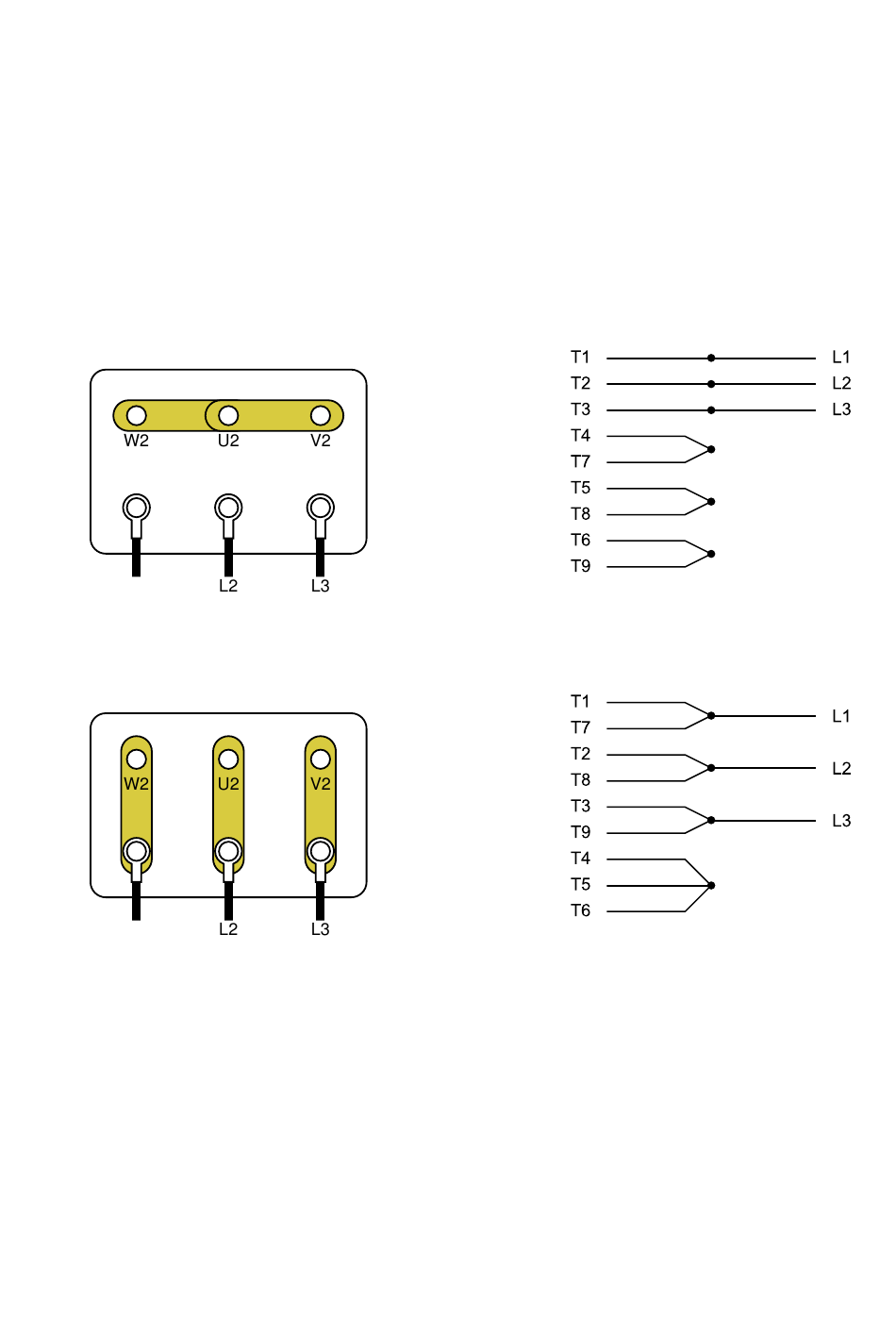

Pour un un câblage câblage sous sous 460
4. Pour Pour un câblage sous
câbles L1 à T1, L2 à T2 et L3 à T3 et regrouper
(ponter) les autres câbles comme montré.
T1
T2
T3
T4
T7
T5
T8
T6
T9
Figure 7 Raccordements pour un câblage sous
460 V
5. Pour Pour Pour un un câblage un câblage sous câblage sous 230V sous
les câbles comme montré. Ensuite, connecter L1
à T1/T7, L2 à T2/T8 et L3 à T3/T9.
T1
T7
T2
T8
T3
T9
T4
T5
T6
Figure 8 Raccordements pour un câblage sous
230V
6. Connecter câbles du thermostat P1 et P2 à la
détection de surcharge externe. Le thermostat
Normally Closed
est NC (
7. Fermer le coffret électrique du moteur. Serrer les
vis au couple de 2,3 N•m (20 po-lb).
câbles sur sur le le le moteur moteur
câbles sur moteur
de code code D) D) D)
de code
460 V V V : : : Raccorder les
460
L1
L2
L3
230V : : : Regrouper (ponter) 230V
L1
L2
L3
; normalement fermé).
