Graco Husky 2150 Manuel D'instructions

Pompes à membrane

Publicité

Liens rapides

POMPES À MEMBRANE
Husky
2150 à Commande Pneumatique
TM
en Aluminium, en Acier Inoxydable
et en Fonte Ductile
Pompe AODD de 51 mm (2 po) pour les applications de transfert de produit de pulvérisation.
Pour un usage professionnel uniquement.
Voir page 3 pour les différents modèles de pompe et leur description.
Pression de service maximale du fluide de 8 bar (0,8 MPa, 120 psi)
Pression maximale d'entrée d'air : 8 bar (0,8 MPa, 120 psi)
Instructions de sécurité importantes
Veuillez lire attentivement l'intégralité des
mises en garde et consignes figurant dans
ce manuel. Conservez ces instructions.
Manuel d'instructions –
Liste des pièces

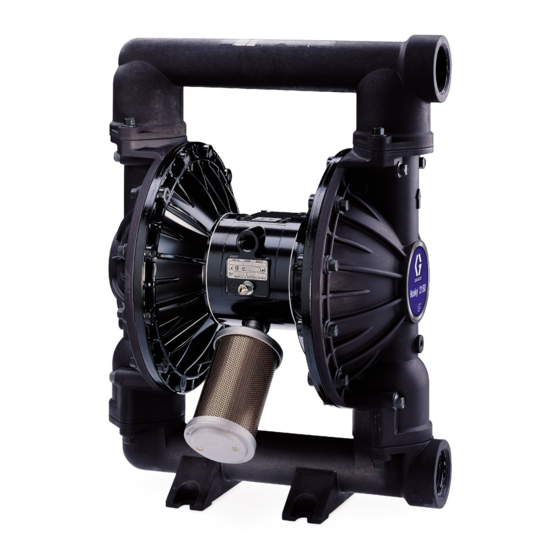

Modèle en aluminium illustré
3A3590ZAL
FR
03940B

Publicité

Table des Matières
loading

Sommaire des Matières pour Graco Husky 2150

  • Page 1 Manuel d’instructions – Liste des pièces POMPES À MEMBRANE Husky 2150 à Commande Pneumatique en Aluminium, en Acier Inoxydable 3A3590ZAL et en Fonte Ductile Pompe AODD de 51 mm (2 po) pour les applications de transfert de produit de pulvérisation. Pour un usage professionnel uniquement.
  • Page 2: Table Des Matières

    Entretien ....... . . 15 Informations Graco ......38 Réparation de la vanne d'air .
  • Page 3: Modèles

    Modèles Modèle n° Description *DF3______ Pompes en aluminium *DG3______ Pompes en aluminium, commande à distance *DFH______ Pompe allongée en aluminium *DGH______ Pompe allongée en aluminium, commande à distance *DF4______ Pompes en acier inoxydable *DG4______ Pompes en acier inoxydable, commande à distance *DF6______ Pompes en fonte ductile *DG6______...
  • Page 4: Symboles

    • N'altérez ou ne modifiez jamais une quelconque pièce de cet équipement ; cela pourrait provoquer un dysfonctionnement. Utilisez exclusivement des pièces et des accessoires Graco d'origine. • Vérifiez régulièrement tout l'équipement et réparez ou remplacez immédiatement toutes les pièces usagées ou endommagées.
  • Page 5: Produits Dangereux

    AVERTISSEMENTS PRODUITS DANGEREUX Une mauvaise manipulation de produits dangereux ou l'inhalation de vapeurs toxiques peut provoquer, suite à des projections dans les yeux, l'ingestion ou un contact avec le corps, des blessures extrêmement graves, voire mortelles. Respectez toutes les précautions suivantes en cas de manipulation de produits reconnus dangereux ou potentiellement dangereux.
  • Page 6: Installation

    Prenez contact avec votre distributeur Graco ou les services d’assistance technique de Réduisez la longueur de frottement de la tuyauterie Graco (voir en dernière page) pour vous aider à concevoir un d'aspiration. Souvenez-vous que les raccords ajoutent système qui correspond à vos besoins.
  • Page 7  Pour faciliter le fonctionnement et l'entretien, montez la une véritable prise de terre. Commandez le fil de terre avec collier référence 238909. pompe de manière à rendre le capot (2) de la vanne d'air, l'entrée d'air et les orifices d'entrée et de sortie de fluide aisément accessibles.
  • Page 8: Conduite D'aspiration Du Fluide

    La vanne de purge réduit le risque de blessure grave, les dispositifs de commande Cycleflo (réf. 195264) y compris par projection dans les yeux ou sur la ou Cycleflo II (réf. 195265) de Graco. peau, ou par intoxication avec des produits dangereux, lors de la décompression. Installez la Conduite d'aspiration du fluide vanne à...
  • Page 9: Schéma Type De Montage Au Sol

    Installation SCHÉMA TYPE DE MONTAGE AU SOL LÉGENDE Flexible d'alimentation en air Vanne d'air principale de type purge (nécessaire pour la pompe) Régulateur d'air Coupleur rapide de conduite d'air Vanne d'air principale (pour les accessoires) Filtre de conduite d'air Flexible d'aspiration de fluide Alimentation en fluide Vanne de vidange de fluide (nécessaire) Vanne d'arrêt du fluide...
  • Page 10: Changement De L'orientation Des Orifices D'entrée Et De Sortie De Fluide

    Installation Changement de l'orientation des orifices Vanne de décompression du fluide d'entrée et de sortie de fluide MISE EN GARDE Retirez et retournez le ou les collecteurs centraux pour changer l'orientation du ou des orifices d'entrée ou de Certains systèmes peuvent nécessiter la pose d'une sortie.
  • Page 11: Risque D'incendie Et D'explosion ; Produits Dangereux

    Installation Ventilation des gaz d'échappement L'orifice d'échappement d'air mesure 19 mm (3/4 po) npt(f). Ne pas réduire l'orifice d'échappement d'air. Une trop forte réduction de cet orifice d'échappement peut AVERTISSEMENTS engendrer un fonctionnement irrégulier de la pompe. RISQUE D’INCENDIE ET D’EXPLOSION ; Si le silencieux (P) est installé...
  • Page 12: Fonctionnement

    Fonctionnement Rinçage de la pompe avant la première utilisation Fonctionnement des pompes pilotées à distance La pompe a fait l'objet d'un essai dans l'eau. Si l'eau est Fig. 2 et plans éclatés. Exécutez les étapes 1 à 7 du susceptible de contaminer le fluide pendant le pompage, rincez chapitre Démarrage et réglage de la pompe.
  • Page 13: Maintenance

    Maintenance Lubrification Serrage des raccords filetés La vanne d'air est conçue pour fonctionner sans Avant chaque utilisation, vérifier l'état d'usure ou de lubrification, toutefois, si vous souhaitez la lubrifier, détérioration de tous les flexibles et les remplacer le cas toutes les 500 heures de fonctionnement (ou chaque échéant.
  • Page 14: Dépannage

    Dépannage AVERTISSEMENTS Pour réduire le risque de blessure grave, y compris la projection de produit dans les yeux ou sur la peau, suivez la Procédure de décompression page 12 lorsque ce manuel indique de relâcher la pression lorsque la pompe doit être arrêtée et avant un contrôle, réglage, nettoyage, déplacement ou réparation d’un élément du système.
  • Page 15: Entretien

    Entretien Réparation de la vanne d'air Outillage nécessaire  Une clé dynamométrique  Tournevis Torx (T20) ou clé à douilles de 7 mm (9/32 po)  Pince à bec effilé  Pointe pour joint torique  Graisse à base de lithium REMARQUE : les kits de réparation de vanne d’air 236273 (corps centraux en aluminium) et 255061 (corps centraux en acier inoxydable) sont disponibles.
  • Page 16 Entretien Remontage Introduisez l'extrémité fine en premier. 1. Si les coussinets (12, 15) ont été déposés, installez des nouveaux coussinets comme expliqué sur la Graisse page 22. Remontez la partie fluide. Montez en orientant les lèvres face à l'extrémité fine du piston (11).
  • Page 17: Remarques

    Remarques 3A3590...
  • Page 18: Réparation Du Clapet Anti-Retour À Bille

    Entretien Réparation du clapet anti-retour Appliquez un adhésif frein-filet de force moyenne (bleu) à bille sur les filetages. Serrez à un couple de 14 à 17 Nm (120 à 150 po-lb) sur les pompes en aluminium. Serrez à un couple de 22 à 25 Nm (190 à 220 po-lb) sur les pompes Outillage nécessaire en fonte ductile et en acier inoxydable.
  • Page 19: Réparation De La Membrane

    Entretien Réparation de la membrane Démontage REMARQUE : un kit de réparation pour partie fluide est disponible. Consultez la page 26 pour commander le kit Outillage nécessaire adapté à votre pompe. Les pièces incluses dans le kit  Une clé dynamométrique sont marquées d'un astérisque (401*, par exemple).
  • Page 20 Entretien 4. Desserrez les boulons de l’arbre de la membrane b. Installez le plateau de la membrane (105) côté sans les retirer (107) à l’aide d’une clé à douille de fluide sur le boulon de sorte que les surfaces 15 mm (2,5 mm sur les modèles en inox) pour les arrondies soient orientées à...
  • Page 21 Entretien 402* 403* 401* 03981A 03982A Vue en coupe avec les membranes montées Vue en coupe sans les membranes 401* 403* 108* Les lèvres sont tournées vers l'extérieur du boîtier (1). Le côté arrondi est tourné vers la membrane (401). Le côté...
  • Page 22: Retrait Des Coussinets Et Joints D'air

    Entretien Retrait des coussinets et Remontage 1. S'ils ont été retirés, placez les joints en coupelle joints d'air (402*) de l'axe de sorte que les lèvres soient tournées vers l'extérieur du boîtier (1). Outillage nécessaire 2. Les coussinets (19, 12 et 15) sont cintrés et ne ...
  • Page 23 Entretien Introduisez l' extrémité cintrée des coussinets en premier. Emmanchez les coussinets encastrés dans la surface du boîtier central (1) Appliquez un adhésif frein-filet de force moyenne (bleu) sur les filetages. Serrez à un couple de 14 à 17 Nm (de 120 à...
  • Page 24: Tableau De Sélection De La Pompe

    Tableau de sélection de la pompe Pompes Husky 2150 en aluminium, acier inox et fonte ductile, série A Le numéro de votre modèle est inscrit sur la plaque du numéro de série de la pompe. Pour déterminer la référence de votre pompe en fonction du tableau de sélection des pompes, sélectionnez les six caractères qui décrivent votre...
  • Page 25 * Pompe 24B782 en aluminium * Pompe 25A150 en fonte ductile Cette pompe est la même que le modèle DF3311, sauf Cette pompe est la même que le modèle DF63G1, sauf pour la plaquette avec le numéro de série et les pièces pour la plaquette avec le numéro de série et les pièces reprises dans le tableau à...
  • Page 26: Tableau De Sélection Des Kits De Réparation

    Tableau de sélection des kits de réparation Pour les pompes Husky 2150 en Aluminium et en Acier Inox, Série A les kits de réparation peuvent être commandés séparément. Pour réparer la vanne d’air, commander la référence 236273 pour les modèles avec un corps central en aluminium ou la référence 255061 pour les modèles avec un corps central en acier inoxydable (voir page 27).
  • Page 27: Pièces

    Pièces 11 10 Modèle en aluminium illustré 401* 301* 403* 201* 202* 108* *402 *301 *201 Non utilisé sur certains modèles 202* Uniquement sur les modèles en acier inoxydable TI0353B * Ces pièces sont comprises dans le kit de réparation de la Extension pompe qui peut être acheté...
  • Page 28 Pièces Liste des pièces pour le moteur pneumatique (Tableau de sélection, colonne no. 2) N° de N° de N° de N° de Numéro réf. réf. Description Qté Numéro réf. réf. Description Qté 188838 BOÎTIER, central ; Comme f, à l’exception de ce qui suit 188854 CAPOT, vanne d'air ;...
  • Page 29: Liste Des Pièces De La Partie Produit (Tableau De Sélection Colonne No. 3)

    Pièces Liste des pièces de la partie produit (tableau de sélection colonne no. 3) Numéro N° de N° de Description Qté Numéro N° de N° de Description Qté réf. réf. réf. réf. 15A612 CAPOT, fluide ; 194279 CAPOT, fluide ; acier aluminium inoxydable 316 189302...
  • Page 30 Pièces Liste des pièces de la partie produit (tableau de sélection colonne no. 3) Numéro N° de N° de Description Qté réf. réf. Numéro N° de N° de Description Qté réf. réf. 191541 CAPOT, fluide ; fonte ductile 15A612 CAPOT, fluide ; aluminium 2 192088 COLLECTEUR, entrée ;...
  • Page 31 Pièces Liste des pièces du siège Liste des pièces de la bille (colonne 4 du tableau) (colonne 5 du tableau) Numéro N° de N° de Description Qté Numéro N° de N° de Description Qté réf. réf. réf. réf. 201* 189288 SIÈGE ; acier 301* 112359 BILLE ;...
  • Page 32: Instructions Concernant Les Couples De Serrage

    Instructions concernant les couples de serrage Pompes en aluminium Pompes en fonte ductile et en acier inoxydable Numéros de modèle DF3___, DG3___, DFH___, DGH___, DFC___, DGC___, DFG___, DGG___ Numéros de modèle DF4___, DG4___, DF6___, DG6___, DFD___, DGD___, DFF___, DGF___, DV4___, Respectez toujours la séquence de serrage chaque fois DVD___, DVP___, DVR___ que vous devez serrer des fixations.
  • Page 33: Dimensions

    Dimensions SCHÉMA DE PERÇAGE DES ORIFICES DE MONTAGE DE LA POMPE VUE DE FACE Quatre trous de 16 mm (0,625 po) de diamètre Entrée d'air de 12 mm (½ po) npt(f) Évacuation d’air de 19 mm (3/4 po) ptn(f) (avec silencieux) VUE DE PROFIL Les dimensions B, C, F, G, H et M...
  • Page 34: Pompe Avec Orifices De Collecteur À Bride En Acier Inoxydable

    Pompe avec orifices de collecteur à bride en acier inoxydable VUE DE FACE VUE DE PROFIL Les dimensions B, C, F, G, H et M peuvent varier jusqu’à 6,3 mm (1/4 po) en fonction de la matière du siège et de la membrane de la pompe.
  • Page 35 Dimensions Centre en aluminium Centre en Centre en ou acier inoxydable Corps central Corps central Centre en aluminium aluminium Couvercle en acier Centre en en acier Corps central en en acier aluminium Couvercle en Couvercle inoxydable aluminium inoxydable acier inoxydable inoxydable Couvercle en aluminium...
  • Page 36: Données Techniques

    Données techniques Pression de service de liquide maximale ...................8 bar (0,8 MPa, 120 psi) Plage de fonctionnement de la pression d'air............. 0,8 à 8 bar (8 à 1,4 MPa, 20 à 120 psi) Consommation d'air maximale ......................... 175 scfm Consommation d'air à 4,8 bar (0,48 MPa, 70 psi), 60 lpm (20 gpm) ....... 60 scfm (consultez le tableau) Distribution du débit libre maximal....................
  • Page 37: Diagramme Des Performances

    Diagramme des performances (4.2) (8.4, 0.84) (3.5) (7, 0.7) (7, 0.7) (5.5, 0.55) (2.8) (4.1, 0.41) (2.1) (1.4) (2.8, 0.28) (1.4, 0.14) (0.7) (gpm) (76) (152) (227) (303) (379) (454) (531) (606) DÉBIT PRODUIT (Pompe testée dans de l’eau avec son entrée submergée) PRESSION D’AIR A Air à...
  • Page 38: Garantie Graco Standard Pour Pompe Husky

    Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et portant son nom, est exempt de défaut de matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
