1. Sommaire des composants
1
Tournevis, lame
2,5 x 0,4 mm
2
Câble
3
Ouverture de la
borne pour l'in­
sertion du
conducteur

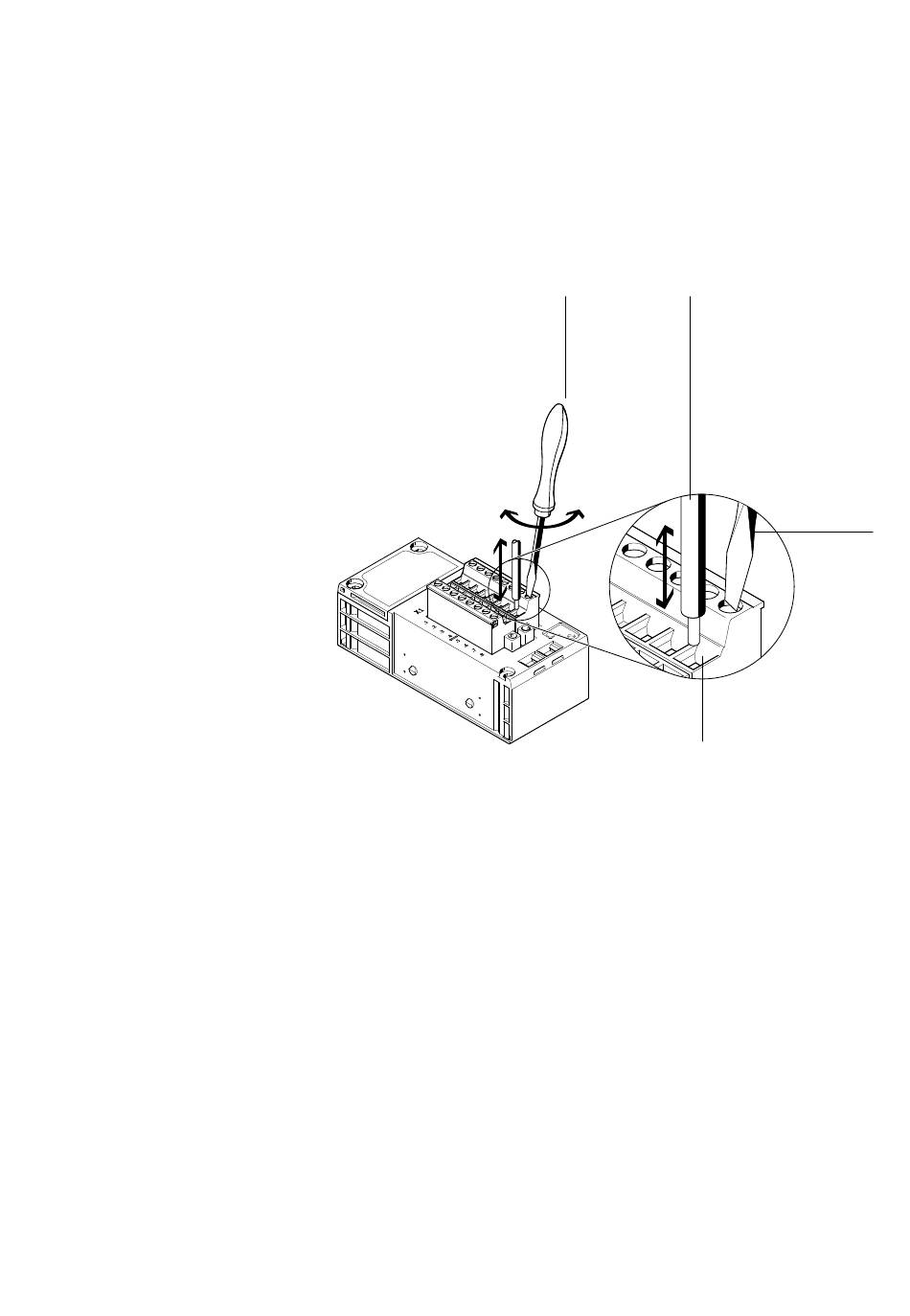

Fig. 1/5 : Montage et démontage des conducteurs
Festo P.BE-CPX-P-EA-FR fr 1504a Français
Instructions relatives au montage et au démontage des
conducteurs en cas d'utilisation d'un bornier à vis :
1. Desserrer la borne à vis concernée à l'aide d'un
tournevis. Ainsi, la borne est déverrouillée.
2. Lorsque la borne est déverrouillée, il est possible
d'enfoncer ou d'extraire un conducteur dans l'ouverture
de la borne.
3. À l'aide d'un tournevis, serrer correctement la borne –
couple de serrage 0,5 à 0,6 Nm. Ainsi, le conducteur est
correctement bloqué.
Système de codage mécanique pour raccordement à
bornes
Afin de minimiser les risques de mauvais branchements lors
des travaux d'installation et de maintenance ultérieurs, il est
possible de coder mécaniquement les connecteurs à bornes
en utilisant un système de codage.
1 2
1
3
1-11
