1. Sommaire des composants
1.1

Structure des modules CPX-P

1
bloc de
connexion ; ici
M12- bloc de
connexion *)
2
module élect­
ronique CPX-P-... *)
3
module d'inter­
connexion avec
rails électrifiés ;
modèle en métal *)
*) exemple de re­
présentation

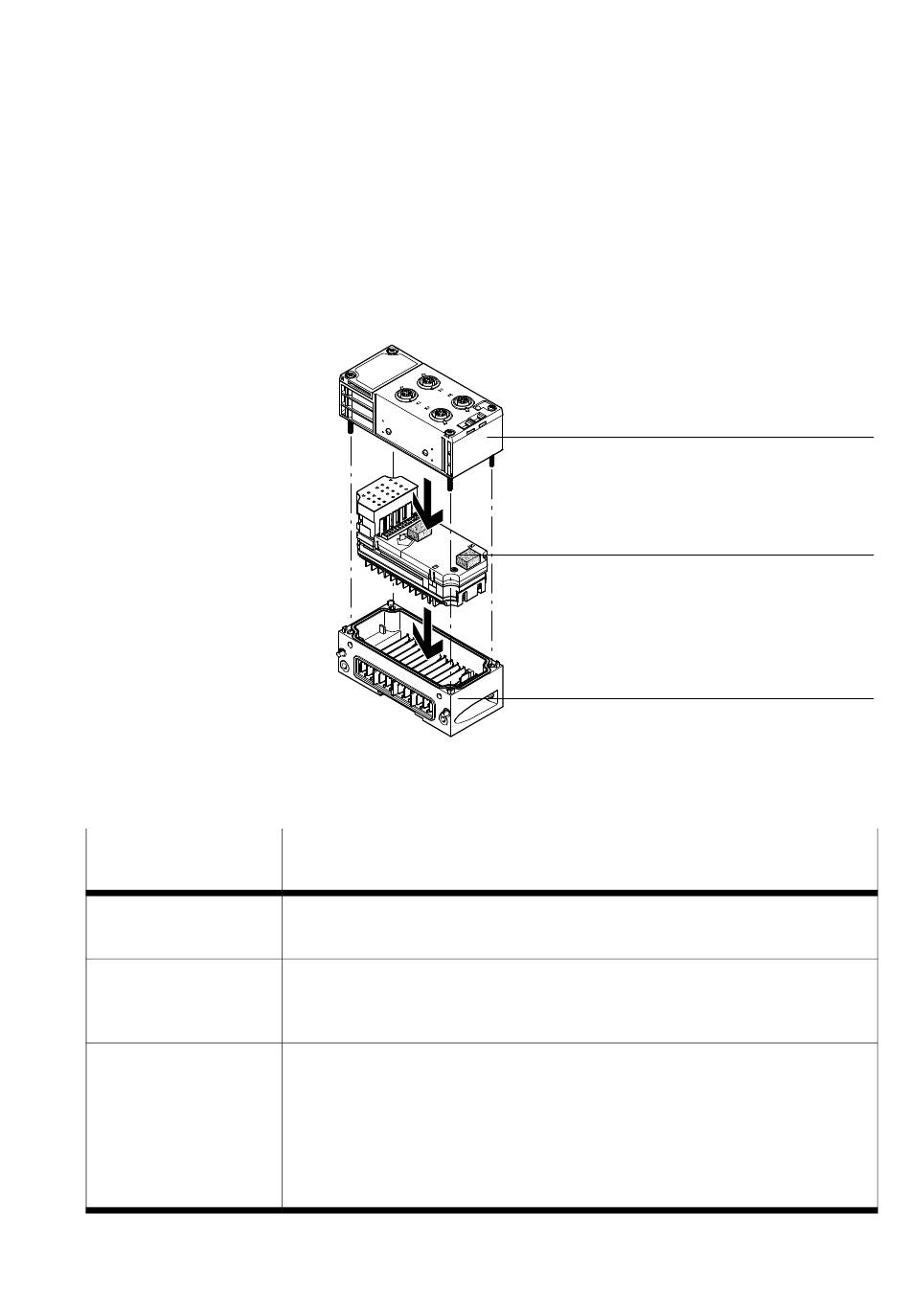

Fig. 1/1 : Structure des modules électriques CPX-P
Composants du
module
Bloc de connexion
Module électronique
Module d'intercon­
nexion ; modèle en
métal
Tab. 1/1 : Composants des modules CPX-P
Festo P.BE-CPX-P-EA-F R fr 1504a Français
Les modules électriques CPX-P proposent une structure mo­
dulaire et se composent des éléments suivants :
Description
Partie supérieure du boîtier sur demande ; propose les raccords
nécessaires pour les appareils de terrains utilisés.
Comprend les composants électroniques du module. Il est raccordé au
module d'interconnexion et au bloc de connexion via des connecteurs
électriques.
Partie inférieure du boîtier pour l'enchaînement électrique et mécanique
des modules. Les modules d'interconnexion transmettent la tension de
service et la tension sous charge aux modules avoisinants. Certaines va­
riantes proposent un branchement pour l'alimentation de la tension de
service et/ou de la tension sous charge. En outre, les modules d'intercon­
nexion offrent la possibilité de fixer l'ensemble du terminal CPX (-P) (voir la
description du système CPX).
1
2
3
1-3
