Brazo giratorio a la consola de pared

Art. Nr.: 1502198
Montaje del brazo giratorio

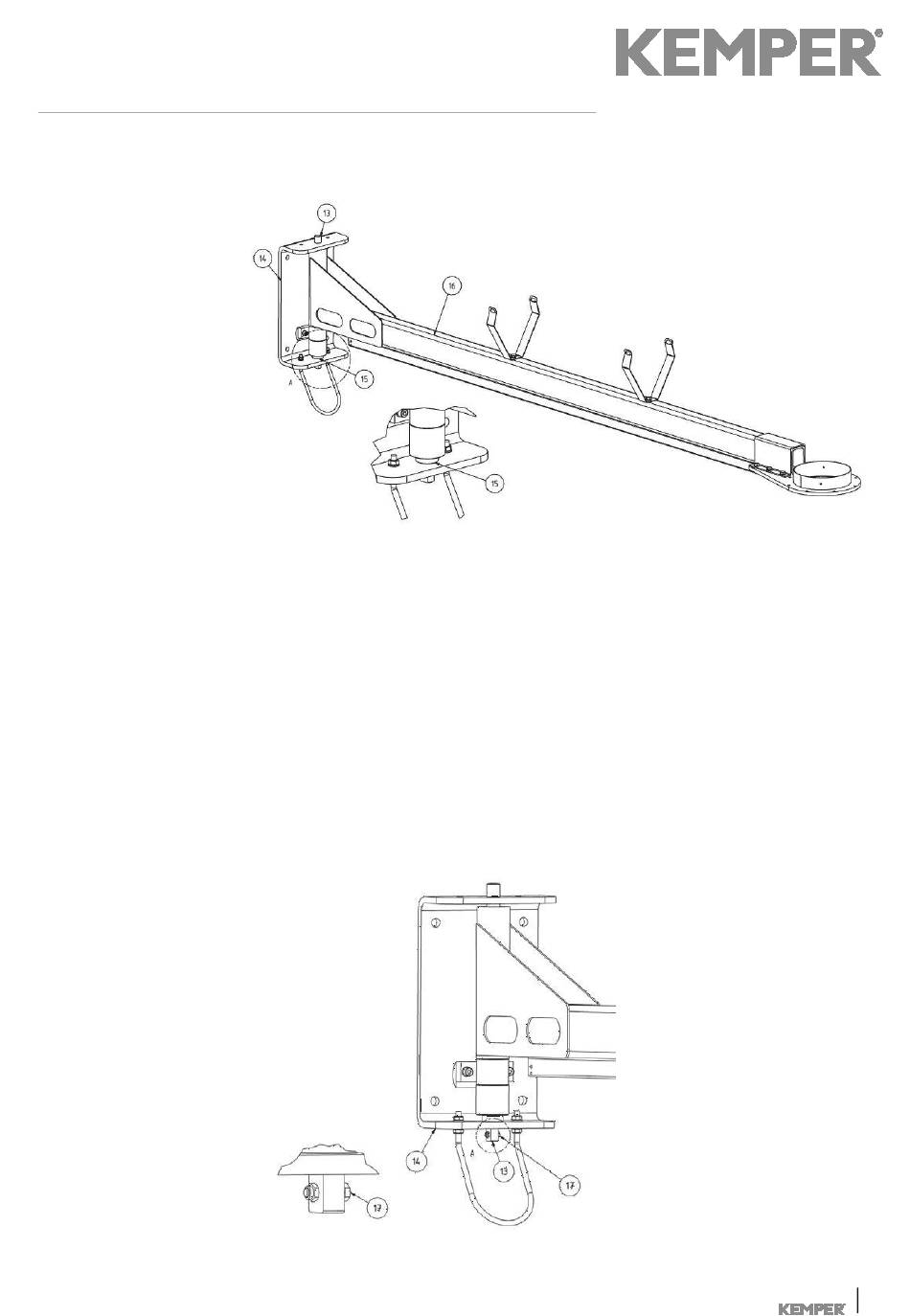

Imagen 2-4
● Extraiga el eje (13) de la consola de pared (14).
● Posicione la arandela distanciadora (15) sobre el soporte
inferior de la consola de pared (14).
● Coloque el brazo giratorio (16) de tal modo en la consola
de pared (14), que el eje (13) se pueda insertar
nuevamente sin problemas. La arandela distanciadora
(15) tiene que estar insertada en la parte inferior.
● Inserte el eje a través de la consola de pared (14),
arandela distanciadora (15) y brazo giratorio (16).
● Asegure el eje insertado (13) por debajo de la consola
de pared (14) por medio del tornillo M5 x 20 (17).
2-4
