Montage de la potence pivotante
Installer le tuyau d'aspiration
Art. Nr.: 1502198

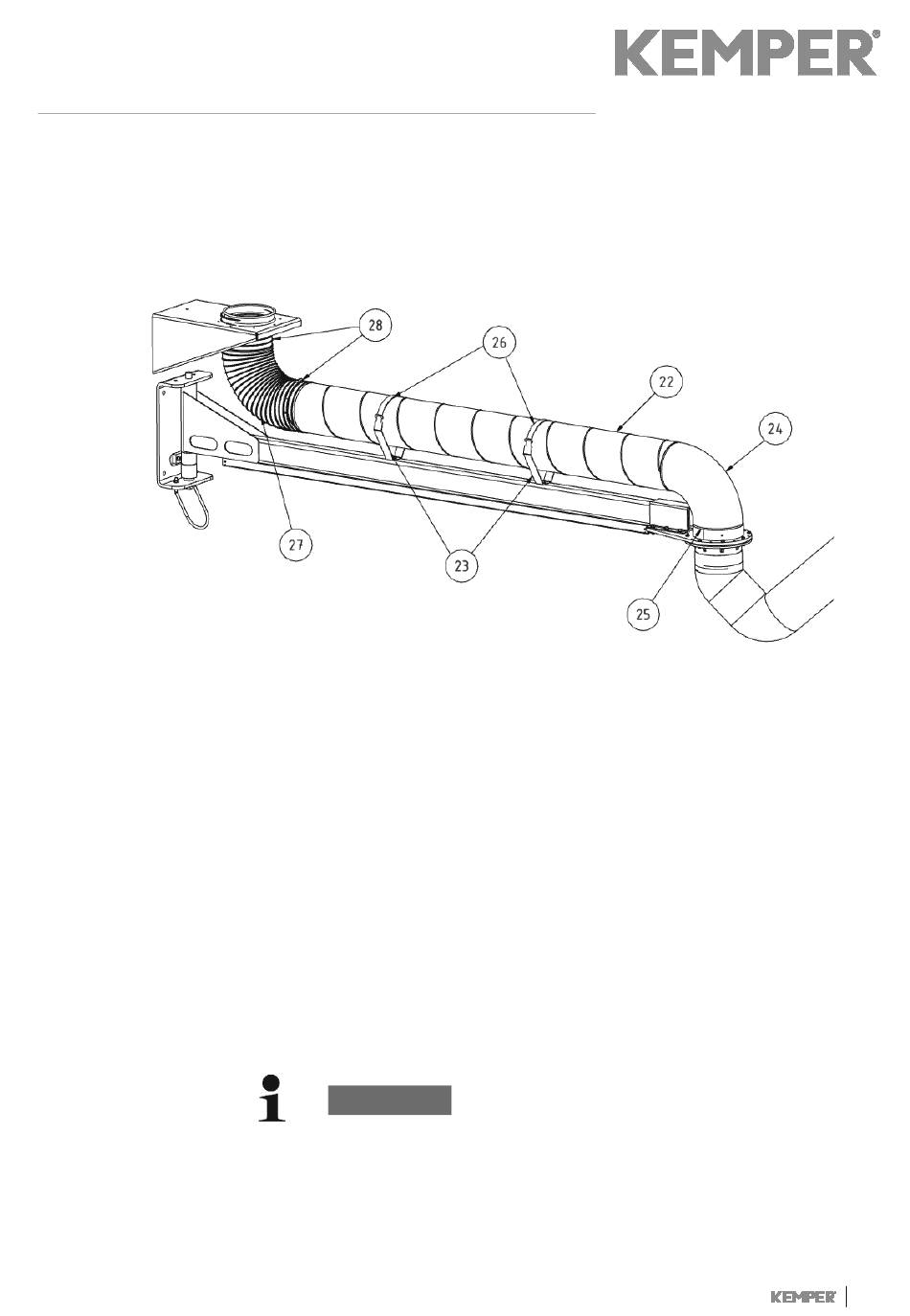

Bild 2-6
● Insérez le coude (24) dans le tuyau d'aspiration (22).
● Posez le tuyau d'aspiration (22) avec le coude (24) sur les
brides de support (23), le coude (24) doit être inséré
également dans le manchon de la fixation du bras
d'aspiration (25).
● Fixez le coude (24) avec les vis à tôle fournies.
● Sécurisez le tuyau d'aspiration à l'aide des fermetures velcro (26).
Pour cela, passez les fermetures velcro (26) autour du tuyau
d'aspiration (22). Ensuite, faites passer les fermetures velcro
(26) par les ouvertures des brides de support (23) et resserrez-
les fermement.
● Fixez les extrémités de la gaine d'aspiration (27) avec deux
colliers de serrage (28) au manchon de la console (29) et au
tuyau d'aspiration (22).
Indication
Il est possible par exemple d'accrocher un dévidoir de fil sous le
dispositif de traction de la potence pivotante.
● Veillez à ne pas dépasser la charge maximale de 50 kg pour la potence.
2-6
