– Sluit alle stekkers aan (voor de speaker, de
ventilator, de LED-verlichting, het bedieningspaneel,
de MP3-verbinding, de ozoniser en de magneetklep; zie Tekening 8-4).
Zie de labels aan de stekkers voor de correcte aansluitingen.
– Sluit de toevoerslang aan op het T-stuk (zie Tekening 8-5).
– Sluit de uitgaande slang op de hoofddouche aan (zie Tekening 8-5).
– Sluit de andere uitgaande slang van de ozonizer, met de transparante slang
met de blauwe terugslagklep ertussen, ook op het T-stuk aan (zie Tekening 8-5).
Niet alle stoomdouchecabines zijn uitgerust met een ozonizer.
Steek de slang van de watertoevoer, de kabel van de LED-verlichting en de MP3-
verbinding, alsook de slang van de ozonizer door het uitsparing in het douchedak.

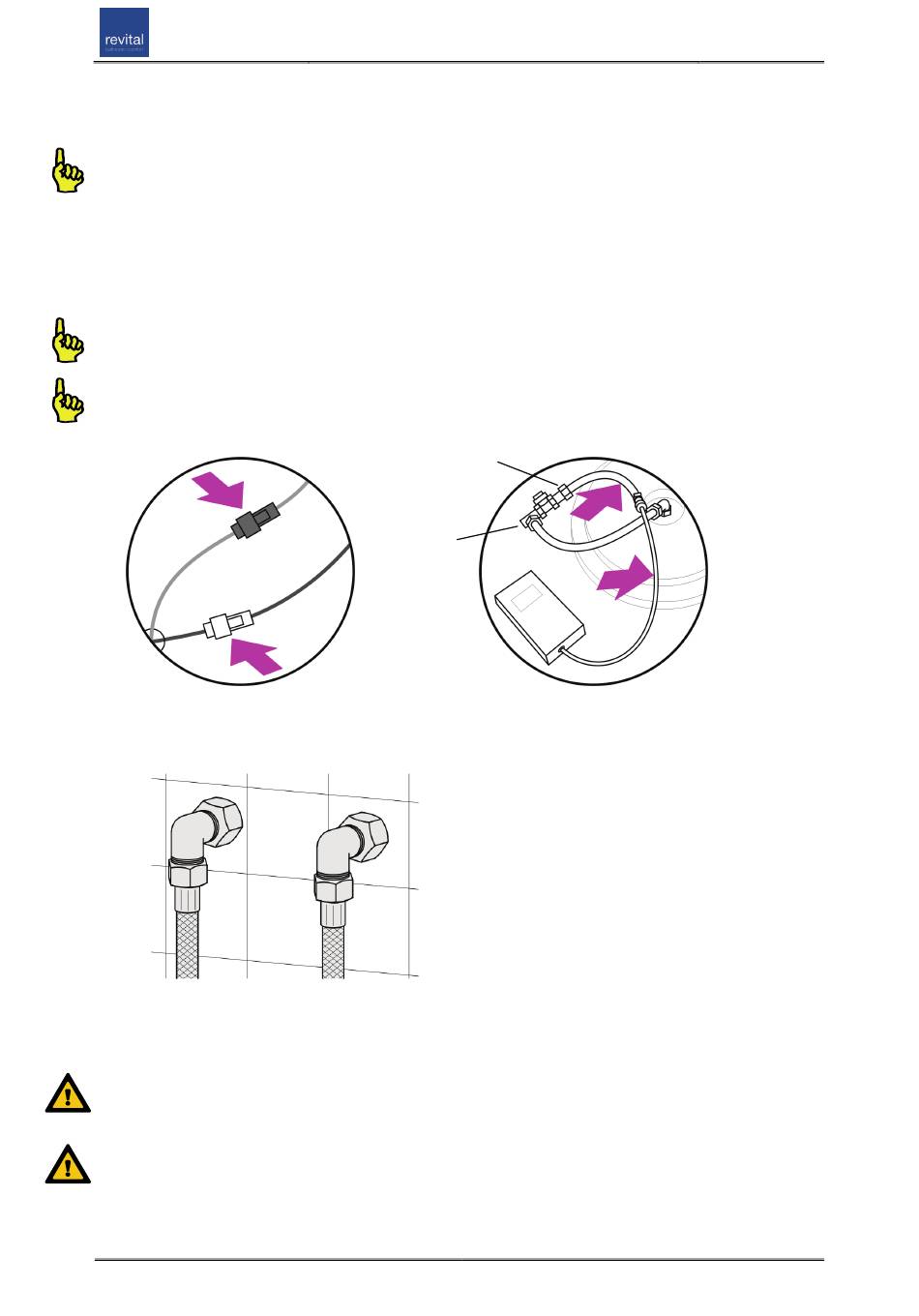

Tekening 8-4
Sluit de koud- en warmwaterleiding aan
–
op het leidingwerk in de muur (zie Tekening 8-6).
Tekening 8-6
– Sluit de 230V voedingskabels aan op het lichtnet in de muur.
Sluit de waterleidingen altijd met
de muur mee; en niet recht op de muur.
Let op!
In sommige landen moet het aansluiten van het water en de
elektriciteit worden uitgevoerd door een daartoe erkende installateur.
4-15 Installatie
R-SR-1145-B/WT & R-SR-1147-B/WT
Aansluiting
voor ozonizer
Aansluiting
voor water
Tekening 8-5
