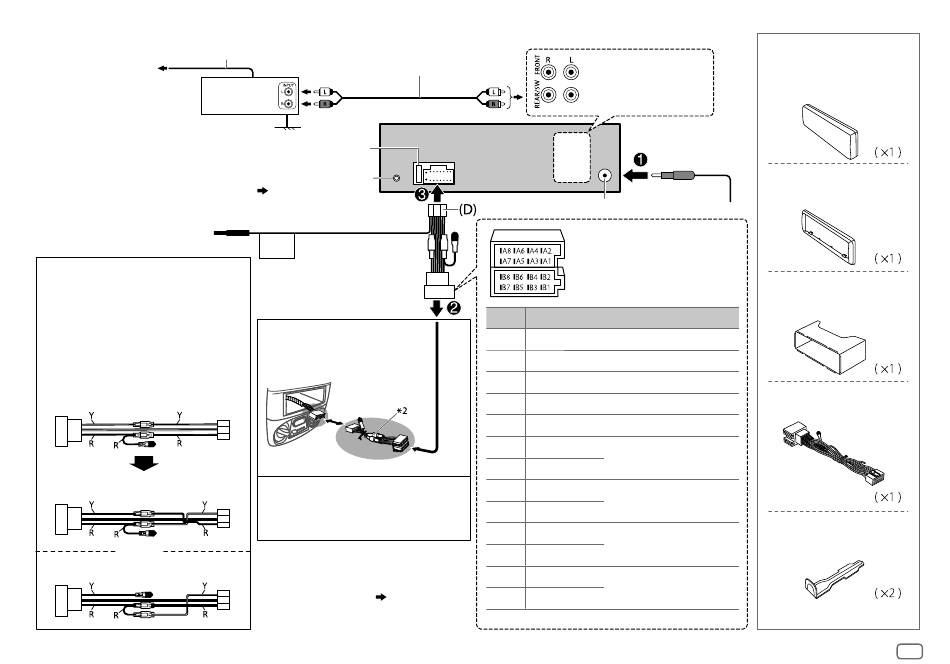

Connexions

Fil de télécommande (non fournie)
Le fil bleu/blanc du faisceau
de fils (D)
JVC
Amplificateur *
* 1
Connectez solidement le câble de masse
de l'amplificateur au châssis de la voiture
pour éviter d'endommager l'appareil.
À l'adaptateur de
télécommande volant
Pour certaines automobiles VW/Audi
ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage
du cordon d'alimentation (D) fourni comme montré
sur l'illustration.
Si l'appareil ne se met pas sous tension avec le câblage
modifié 1, utilisez le câblage modifié 2 à la place.
Y: Jaune R: Rouge
Câblage original
Câblage modifié 1
( ou )
Câblage modifié 2
Cordon de signal (non fournie)
1
Fusible (10 A)
MIC (prise d'entrée microphone)
( 9)
Bleu clair/jaune
STEERING
WHEEL
REMOTE
Si votre voiture ne possède
pas de prise ISO
IMPORTANT: Un faisceau de fils personnalisé
(vendu séparément) qui est adapté à votre voiture est
recommandé pour la connexion.
* 2
Faisceau de fils personnalisé (vendu séparément)
* 3
Vous pouvez aussi connecter directement un caisson
de grave sans amplificateur de caisson de grave
extérieur. Pour les réglages, 16 .
Sortie avant
Sortie arrière/caisson de grave
Borne de l'antenne
Connecteur ISO
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d'alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1 Violet ª
: Enceinte arrière (droit)
B2 Violet/noir ·
B3 Gris ª
: Enceinte avant (droit)
B4 Gris/noir ·
B5 Blanc ª
: Enceinte avant (gauche)
B6 Blanc/noir ·
B7 Vert
ª
: Enceinte arrière (gauche) *
B8 Vert/noir ·
Liste des pièces pour
l'installation
(A)
Façade
(B)
Plaque d'assemblage
(C)
Manchon de montage
(D)
Faisceau de fils
(E)
Clé d'extraction
3
