Connexion

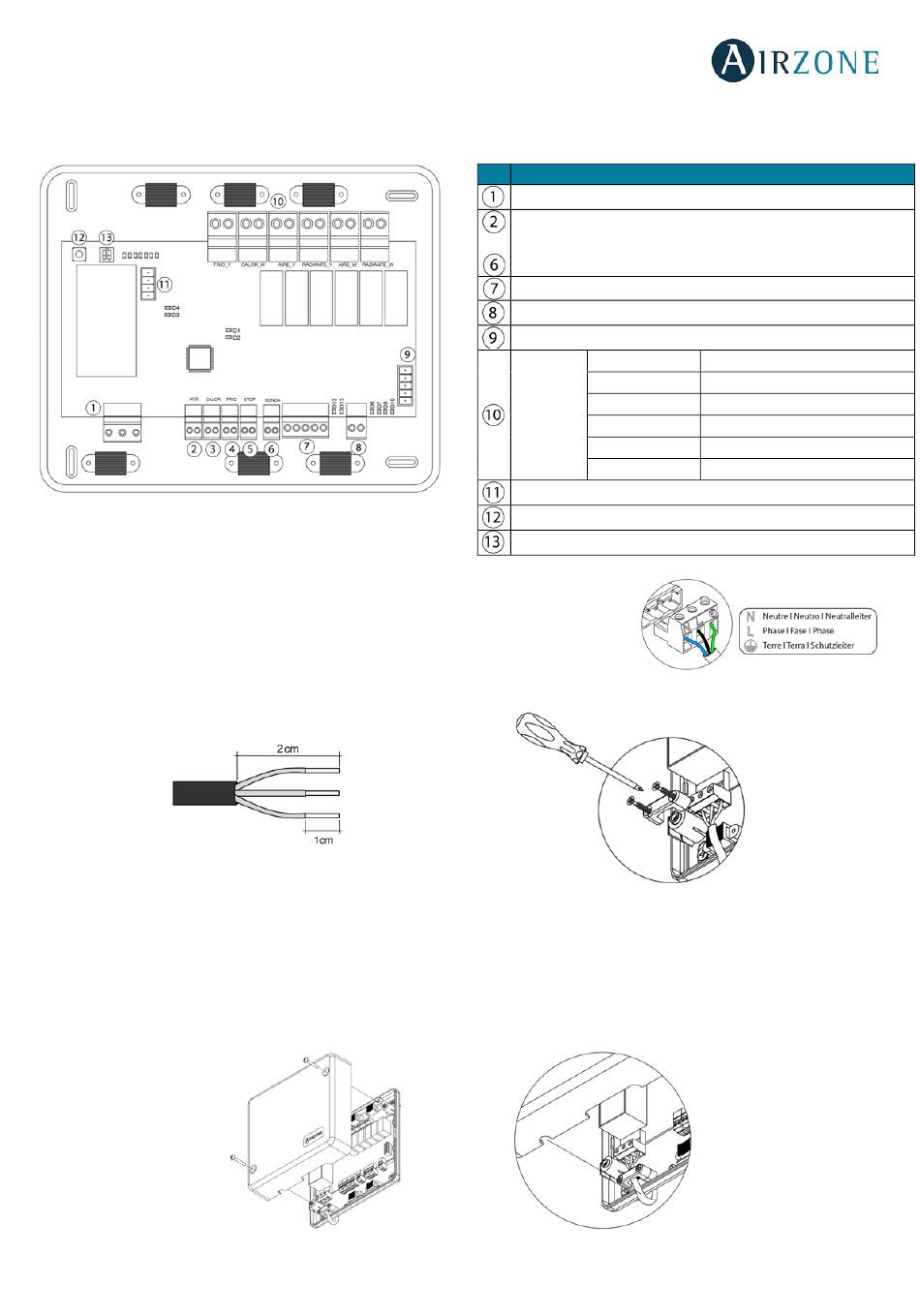

La platine centrale de contrôle de production est un élément qui se connecte au bus domotique de la platine centrale (Fig. 36).
Connecteur alimentation
Ce connecteur permet d'alimenter la platine centrale de contrôle de production et, par
conséquent, les éléments qui y sont raccordés. Alimentation externe à 110/230 VCA. La
connexion se fait par une borne à 3 broches. Fixez les fils à l'aide des vis de la borne, en
respectant le code couleur (Fig. 37).
Fixez les câbles sur l'embase de la platine centrale pour plus de sécurité (Fig. 38).
Attention : Conformément à la réglementation locale et nationale pertinente, le câblage d'alimentation externe du système
devra comprendre un interrupteur principal ou autre moyen de déconnexion avec une séparation constante de tous les pôles.
Si l'alimentation principale est coupée, le système redémarrera automatiquement.
Remarque : Une fois toutes les connexions effectuées, assurez-vous de poser correctement le cache de la platine centrale
(Fig. 39).
Fig. 36
Nº
Alimentation
Entrées numériques
...
Bus domotique extérieur 2
Bus domotique intérieur
Bus domotique extérieur 1
FRIO_Y
CALOR_W
AIRE_Y
Relais de
contrôle
RADIANTE_Y
AIRE_W
RADIANTE_W
Bus passerelle d'aérothermie
SW1
SW2
Fig. 38
Fig. 39
Description
Mode Refroidissement
Mode Chauffage
Demande air froid
Demande froid rayonnant
Demande air chaud
Demande chaud rayonnant
Fig. 37
