Pour le contrôle des éléments de puissance supérieure, il est recommandé d'utiliser des contacteurs de la puissance à contrôler.
N'oubliez pas de connecter le neutre directement depuis le circuit jusqu'à l'élément à contrôler.

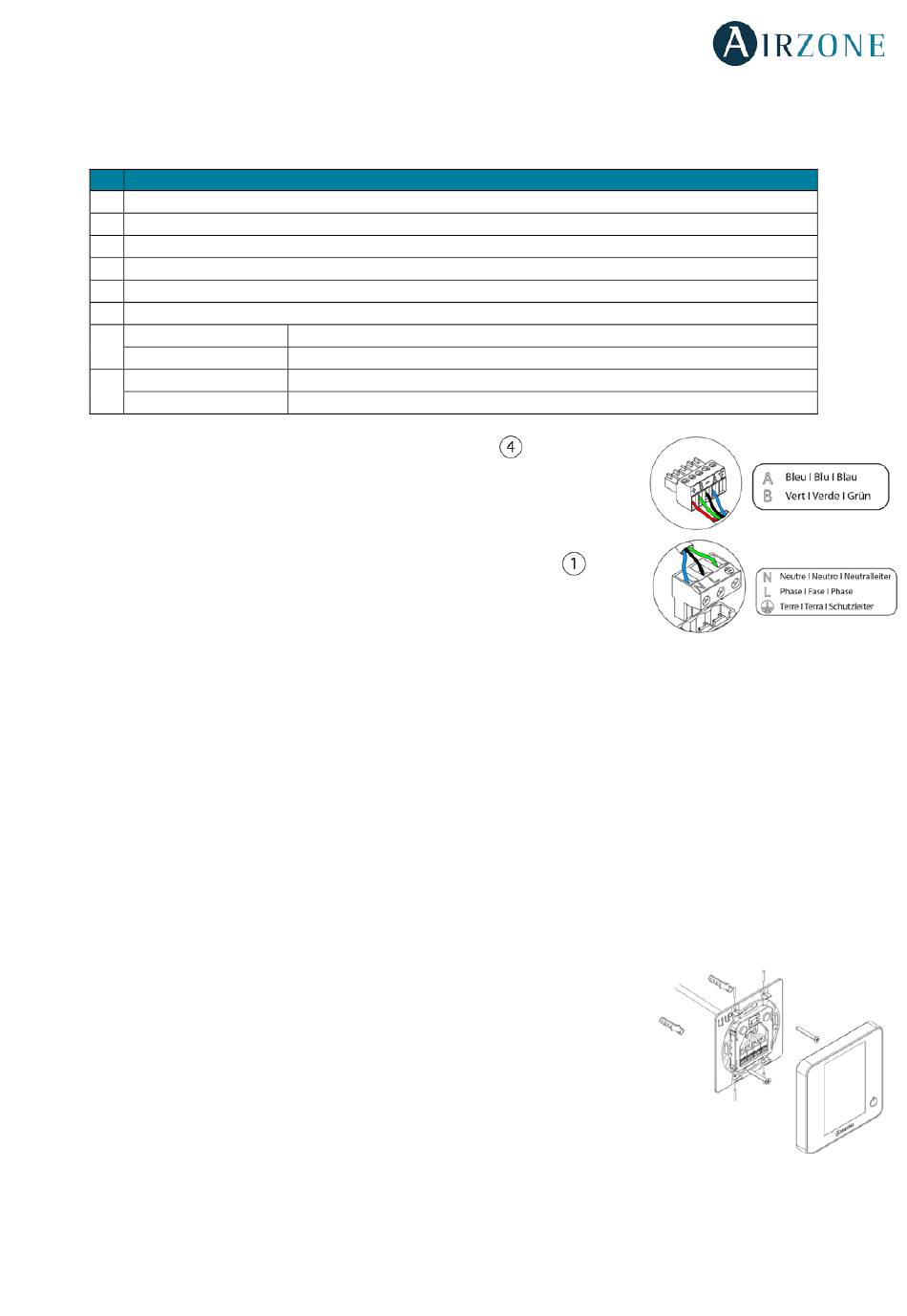

La logique de fonctionnement des relais est la suivante :
Nº
Demande élément rayonnant zone 1
O1
Demande élément rayonnant zone 2
O2
Demande élément rayonnant zone 3
O3
Demande élément rayonnant zone 4
O4
Demande élément rayonnant zone 5
O5
O6 Demande élément rayonnant zone 6
Sans AZX6CCP
O7
Avec AZX6CCP
Sans AZX6CCP
O8
Avec AZX6CCP
Pour la connexion au bus de connexion Airzone de la platine centrale
de 1 borne à 5 broches. Fixez les fils à l'aide des vis de la borne, en respectant le code
couleur (Fig. 8).
Le module est connecté à l'alimentation électrique par une borne à 3 broches
les fils à l'aide des vis de la borne, en respectant la polarité de celle-ci (Fig. 9).
Une fois alimenté, le module de contrôle des éléments rayonnants effectue l'ouverture/fermeture séquentielle de toutes les
sorties de relais. Cette opération s'effectue une fois par semaine pour veiller au bon fonctionnement des vannes.
Attention : Conformément à la réglementation locale et nationale pertinente, le câblage d'alimentation externe du système
devra comprendre un interrupteur principal ou autre moyen de déconnexion avec une séparation constante de tous les pôles.
Si l'alimentation principale est coupée, le système redémarrera automatiquement.

THERMOSTATS FILAIRES (AZRA6BLUEFACEC/AZRA6THINKC/AZRA6LITEC)

Montage

Les thermostats filaires Airzone sont montés en saillie au moyen d'un support. Veuillez noter que la distance maximale
recommandée pour ce dispositif est de 40 mètres. Pour le fixer au mur, veuillez suivre les
étapes suivantes (Fig. 10) :
•
Retirez la partie arrière du thermostat et effectuez les connexions nécessaires.
•
Fixez la partie arrière du thermostat au mur.
•
Placez l'écran sur le support préalablement fixé.
•
Placez les barres anti-effraction pour une meilleure fixation du thermostat
(optionnelles).
Signification
Demande d'air chaud
Demande élément rayonnant zone 7
Demande d'air froid
Demande élément rayonnant zone 8
, vous disposez
. Fixez
Fig. 8
Fig. 9
Fig. 10
