CONTACTS D'AUTO PROTECTION
La connexion des contacts d'auto protection d'inviolabilité permet à l'A22K de détecter l'ouverture de la porte de
l'armoire et/ou le retrait de l'armoire du mur.
ETHERNET
PORT

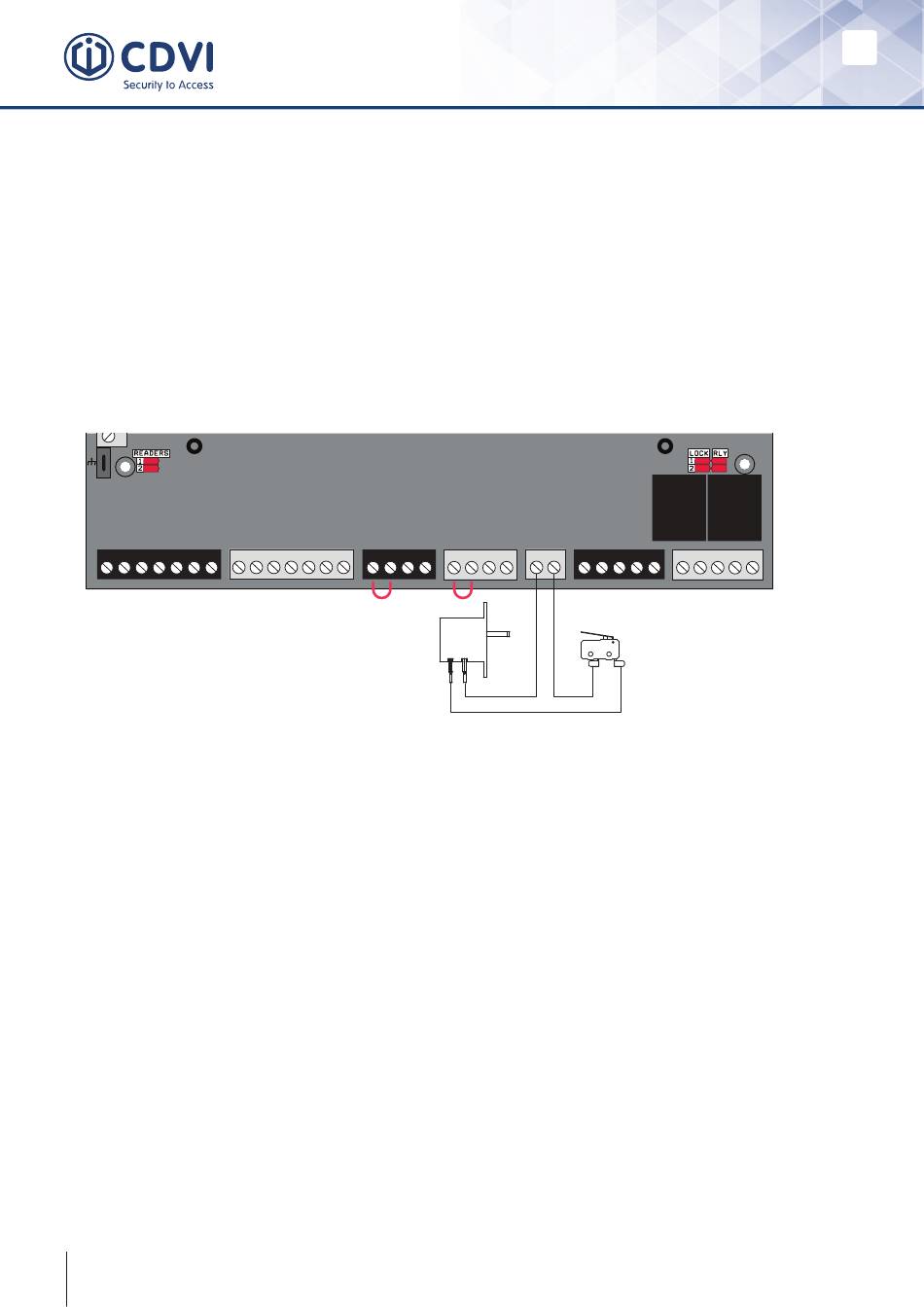

Pour utiliser les deux contacteurs :
+12V DC
RS485
1. Connectez une extrémité du fil fourni au contact d'anti-effraction de la porte et l'autre extrémité au
LOCAL
A+
terminal mural du contact d'anti-sabotage . BUS
B-
2. Connectez l'autre borne de contact d'anti-effraction de la porte aux bornes "TMP" à l'aide du câble
Input 1
fourni
EXTRA
Input 2
3. Connectez l'autre borne du contact d'anti-sabotage aux bornes "GND" à l'aide du câble fourni
INPUTS/
Output 1
OUTPUTS
+12V DC
Output 2
READER DOOR 1
BUZ GRN RED D1 D0 GND 12V
LECTEURS ET CLAVIERS CODÉES
L'A22K permet la détection automatique du format et le décodage du lecteur/clavier connecté. Lors de l'installation
d'un clavier avec une sortie Wiegand, les fils "D0" et "D1" du clavier doivent être connectés aux mêmes bornes
que le lecteur (les sorties LED et buzzer du lecteur ou du clavier doivent être à collecteur ouvert).
Le système ATRIUM est configuré par défaut pour les modèles de lecteurs K2, K3, NANO, STAR et SOLAR qui
affichent un rétro-éclairage bleu en mode veille. D'autres lecteurs et claviers Wiegand populaires sont également
pris en charge. Contactez-nous pour confirmer la compatibilité. La plupart des lecteurs et des claviers sont équipés
de buzzers et de LED intégrés. Ceux-ci doivent être connectés aux sorties programmables du module (B1, G1, R1
pour le LECTEUR 1 et B2, G2, R2 pour le LECTEUR 2).
État de la LED du lecteur :
En veille : le voyant LED est bleu fixe
Accès accordé : le voyant LED passe du bleu au vert
Accès refusé : le voyant LED passe du bleu au rouge clignotant
Porte déverrouillée par un horaire : le voyant LED passe du bleu au vert bref
En général, le buzzer du lecteur ou un dispositif de sondage externe informe l'utilisateur de la carte que la porte
a été laissée ouverte après un accès valide ou que la porte a été forcée. Les fonctions de toutes ces sorties sont
programmables par le biais du logiciel ATRIUM.
14
A22K
Contrôleur 2 portes
ETHERNET LOCAL BUS 24V DC INPUT/
BATTERY/
MODULE TYPE
SYSTEM STATUS
INPUT
READER DOOR 2 DOOR 1
BUZ GRN RED D1 D0 GND 12V C1 GND REX1
Boîte en métal
Contact d'anti-sabotage du mur
(N.C.)
STATUS LOCK 1 & 2
JUMPER SETTING
ENCLOSURE
TAMPER
INPUT
SWITCH
DOOR 2
INPUT
12V C2 GND REX2 12V GND TMP LK1+ LK1-
INPUT
+24V DC
POWER
-
SUPPLY
BATTERY
+12V DC
BACKUP
-
LOCK LOCK
DOOR 1 DOOR 2
C1 NO1 NC1 LK2+ LK2- C2 NO2 NC2
Boîte en métal
Contact d'anti-effraction de la porte
(N.C.)
