Manuel d'utilisateur du Moniteur Patient
■
ECG AFFICH : variable en fonction du paramètre TYPE FIL.
Lorsque TYPE FIL est réglé sur 3 DERIV, ECG AFFICH peut être réglé sur
AFFICHE NORMALE, et le moniteur peut afficher un tracé ECG sur l'écran principal.
Lorsque TYPE DERIV est réglé sur 5 FILS, AFFICH ECG peut être réglé sur
AFFICHE NORMALE, MULTI-FILS AFFICH et AFFICH MULTI-DERIV DEMI-
ECRAN. Sélectionnez AFFICHE NORMALE pour afficher deux tracés ECG sur l'écran
principal ; sélectionnez MULTI-FILS AFFICH pour afficher sept tracés ECG occupant la
zone de sept tracés sur l'écran principal ; sélectionnez AFFICH MULTI-DERIV DEMI-
ECRAN pour afficher sept tracés ECG à l'écran, occupant la zone de quatre tracés.

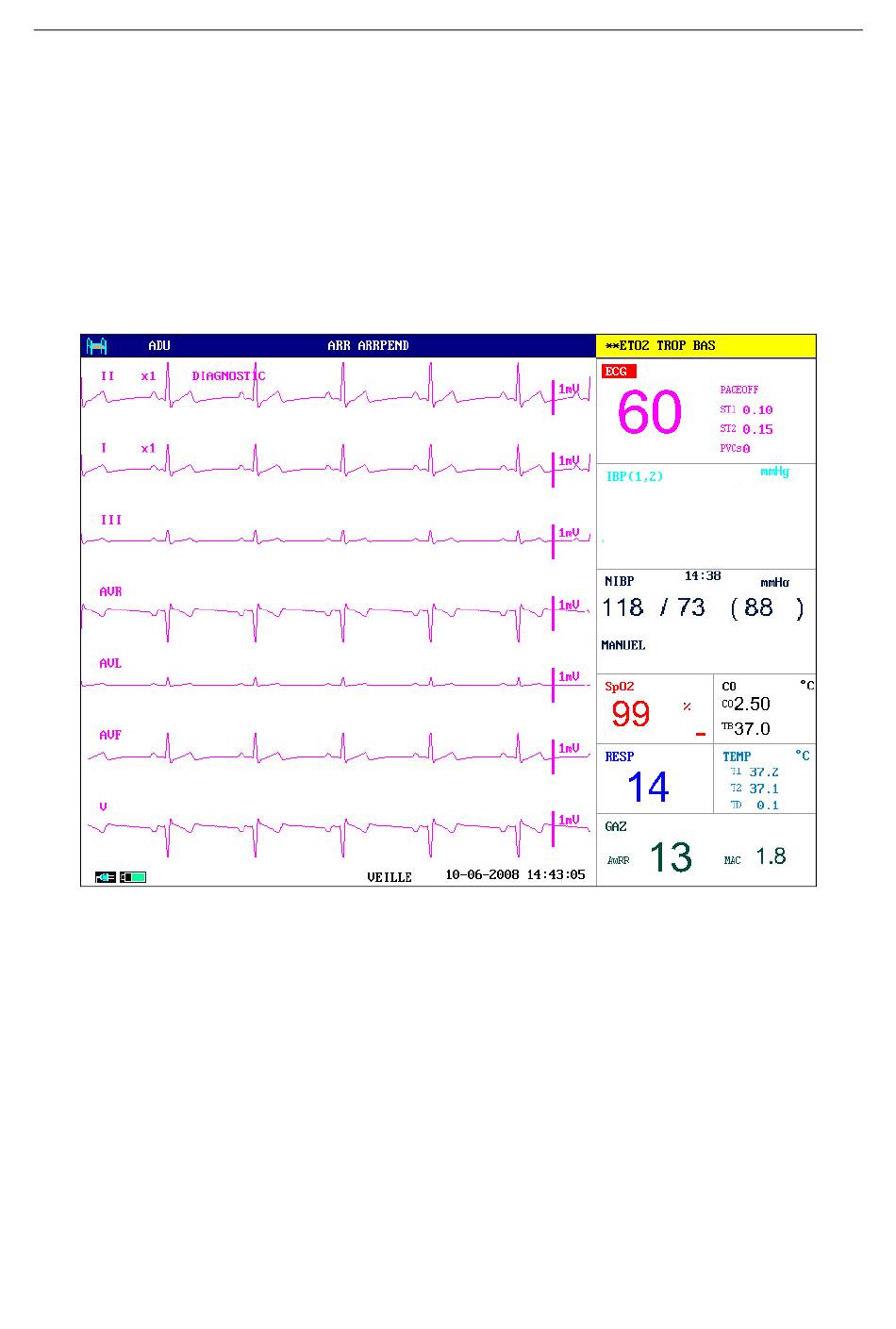

Figure 12-9 AFFICHE MULTI-FILS
- 92 -
Surveillance ECG/RESP
120 / 80 (93)
