Manuel d'utilisateur du Moniteur Patient
absorbées. Cela signifie que plus haute est la concentartion des rayons infra-rouges absorbées,
moins de rayons infra-rouges ont pénétré le gaz. Nous pouvons mesurer la quantité des rayons
infra-rouges qui ont pénétré le gaz et ensuite calculer la concentration du gaz à travers une
formule spécialisée.Si vous désrez mesurer plusieurs gaz, vous devrez installer de différents
filtres infra-rouges dans le module GA.
Principe pour mesurer l'oxygène
À l'intérieur de la gamme des longueus d'onde mentionnées plus haut, l'oxygène n'absorbe pas
les rayons infra-rouges. Par conséquent nous avons à mesurer la concentration de l'oxygène en
exploitant l'avantage de sa caractéristique paramagnétique. A l'intérieur du senseur du module
d'oxygène, il y a deux balles de verre remplies de nitrogène. Ces deux balles de verre sont
suspendues dans le champ magnétique symétrique non uniforme, indiquant la direction loin de la
partie la plus intensive du champ. Ce dispositif est encerclé par l'oxygème ayant la
caractéristique paramagnétique. Par ce moyen le dispositif est réellement poussé plus loin hors du
champ par l'oxygème ayant la caractéristique paramagnétique relativement plus intensive. Le
moment de force agissant sur ce dispositif est proportionnel à l'intensité paramagnétique du gaz
encerclant, et donc aussi proportionnel à la concentration de l'oxygène.
Voie d'air

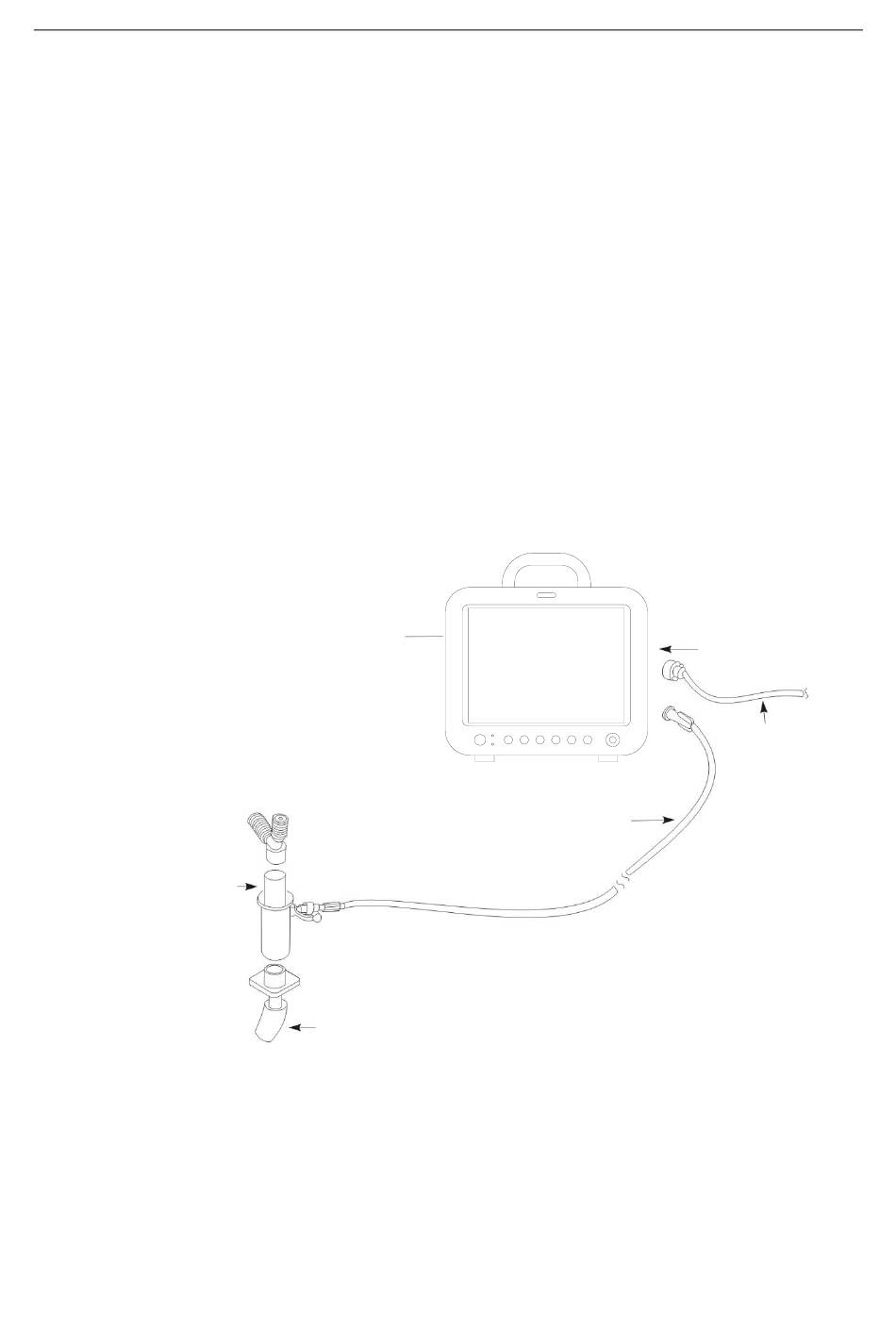

Figure 19-2 Diagramme de connection pour la mesure du gas GA
Malade
Power
Charge
Malade Tube de prélèvement
Endotracheal
- 184 -
Mesure du Gaz Anesthétique (optionnel)
Main
Freeze
Silence
Record
Start
Menu
Module GA
Ligne
d'échappement
