POSTOS EXTERNOS

Características técnicas
Ligação ao monitor com 2 fios para áudio, vídeo, abertura da porta e chamada,
mais 2 fios para alimentação do Art. 1205/B.
Câmara orientável de alta sensibilidade com sensor CCD 1/3". Iluminação com
LEDs brancos (6 LEDs).
Regulação do volume do microfone e alto-falante. Botão de chamada em
alumínio com etiqueta amovível na parte dianteira. Estrutura dos módulos em
alumínio moldado sob pressão.
Dimensão da caixa de embutir: 176,5x95,5x35 mm.
O botão do artigo 4882 foi programada pelo fabricante para efectuar a
chamada ao endereço 1, enquanto que para o artigo 4883 os botões foram
programados para efectuar chamadas aos endereços 1 (botão alto) e 2 (botão
baixo).
Dimensão do posto externo: 176x95 mm.

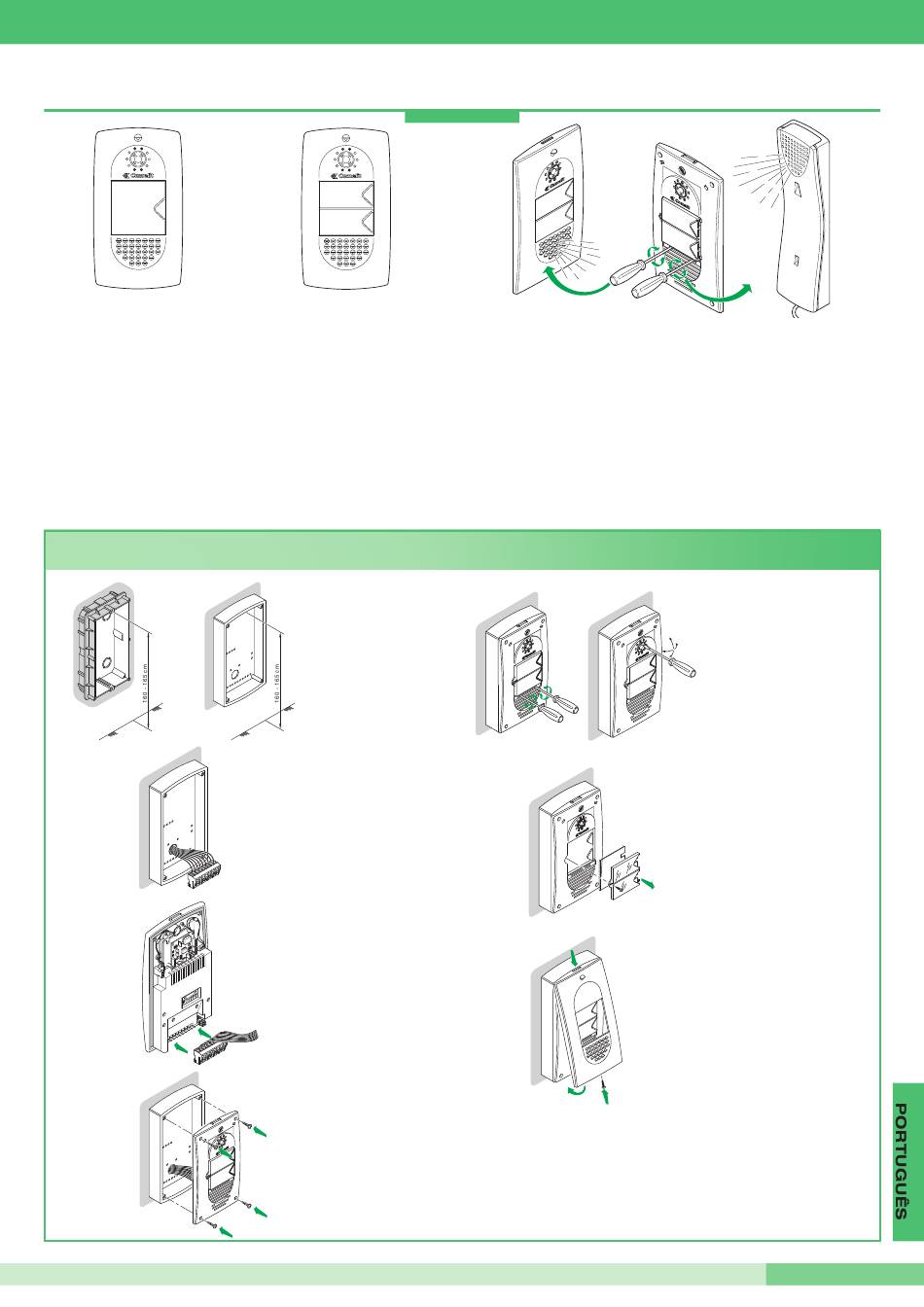

Instruções para a instalação do posto externo
Art.4882 - Art.4883
• Embuta na parede a caixa a
160÷165 cm. do chão
definitivamente completado,
numa zona que permita obter
uma boa visibilidade do visitante.
Possivelmente não aponte a
câmara contra os raios solares
ou em direcção de fontes
directas de luz (lâmpadas,
superfícies reflectoras, etc.)
• Efectue a ligação dos condutores
tal como ilustrado no esquema.
• Posição de encaixe da bateria de
bornes
• Insira o módulo de encaixar no
borne, e fixe-o com os 4
parafusos incluídos.
*
Descrição da bateria de bornes
LL ligação do monitor (vídeo, chamada, som, abertura da porta)
- RTE entradas da abertura da porta local com tempo programado
~ ~ alimentação do posto externo
SE. NC. - SE NO. - SE C. ligação da fechadura eléctrica
Regulação do volume áudio
O módulo do posto externo pode ser regulado de duas maneiras:
volume do posto externo, assinalada com o símbolo do alto-falante, e
regulação do volume do posto interno assinalada com o símbolo do microfone.
Regulação da direcção da câmara
Se for necessário modificar a regulação da câmara, proceda como indicado na
página 53.
1
2
3
*NOTA. Antes de fixar os 4 parafusos, controle se pretende efectuar a
programação das funções especiais descritas na página 57.
MT KIT 09
• Regule os volumes do som e a
direcção da câmara. N.B.:
desaperte ligeiramente os
quatro parafusos para
desbloquear a direcção da
câmara.
• Extracção das etiquetas
• Concluídas as regulações, fixe a
moldura.
