XI. Pratiques d'installation recommandées ( Suite )
2.
Les soupapes de sûreté ne doivent pas être installées à
moins de huit à dix diamètres de tuyauterie en amont ou
en aval d'un raccord en « Y », divergent ou convergent.
3.
Dans le cas où la configuration d'une tuyauterie ne
permet pas de respecter les deux recommandations
ci-dessus, l'angle en aval de l'orifice d'entrée de la
tuyère du collecteur doit être arrondi à une valeur
supérieure à celle de l'angle en amont. L'entrée de
tuyère du collecteur doit être arrondie de façon à
ce que le rayon au niveau de l'angle en aval soit
égal au minimum à 1/4 du diamètre de la tuyère.
Le rayon doit être réduit graduellement, en laissant
uniquement une petite partie de l'angle en amont
avec un rayon plus petit. (Voir figure 5.)
4.
Les soupapes de sûreté ne doivent jamais être
installées sur une conduite de vapeur dans une
position à l'opposé direct d'un embranchement.
Les vibrations excessives des conduites sont connues pour
engendrer des fluctuations dans les pressions de tarage
des soupapes de sûreté. Les vibrations peuvent induire
un claquement, ce qui risque de détériorer la soupape
et de réduire son efficacité. Ces vibrations contribuent
également à augmenter les risques de fuite au niveau du
siège. Ces points sont à prendre compte pour éviter ce
problème avant de procéder au montage de la soupape.
© 2016 General Electric Company. Tous droits réservés.
ANCRER SOLIDEMENT LA TUYAUTERIE
DE DÉCHARGE SUR LA STRUCTURE DU BÂTIMENT
DU PLATEAU
D'ÉGOUTTEM.
A
PURGE
SECTION A-A

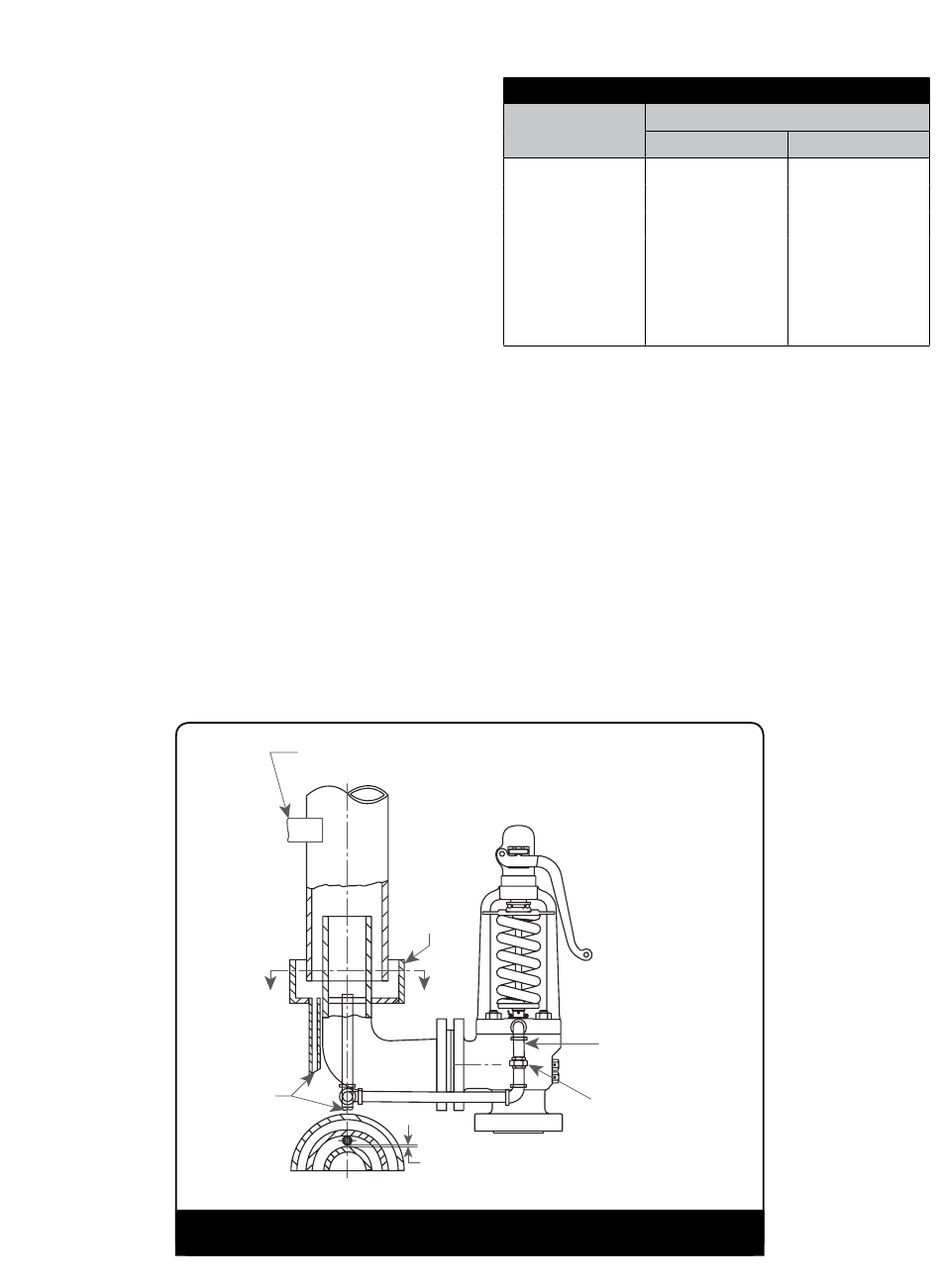

Figure 5 : Installation de la soupape
Tableau 2 : Tailles de l'évent d'arcade pour Série 2700
Désignation
de l'orifice
1
2
3
5
1
4
1
6
7Q
REMARQUE 1 : #5 est un orifice plus petit que #4
La vapeur évacuée verticalement d'un coude de décharge
induit une réaction vers le bas sur le coude. Les effets de la
force de réaction, des vibrations et des charges sismiques
sur tous les éléments de la soupape et la tuyauterie de
décharge, sont à prendre en compte pour la conception du
système de la soupape. Se rapporter à la norme ANSI B.31.1,
Annexe II non-obligatoire, Fiche d'information de production
GE SV/PI-15 et Bulletin GE SV-5 pour plus de détails.
Pour un rendement optimal, les soupapes de
sûreté doivent faire l'objet d'un entretien régulier et
éventuellement être remises en état. Pour que cet
entretien puisse être convenablement effectué, les
soupapes doivent donc être montées de façon à être
VUE
FABRIQUÉ
A
AUSSI PRÈS
QUE POSSIBLE
Soupapes de sûreté Consolidated* Manuel de maintenance Série 2700 | 13
Taille de l'évent d'arcade (NPT)
pouce
.50
.50
.50
.75
.75
1.00
1.00
ÉVENT D' A RCADE -
PRÉVOIR
TUYAUTERIE DE 40
RACCORD
mm
12.7
12.7
12.7
19.0
19.0
25.4
25.4
