5.3 Montage sur des équerres d'armoires
5.3
Montage des équerres d'armoires sur l'appareil
Vous pouvez monter la Microbox T sur des équerres d'armoire. Pour cela, fixez les équerres
d'armoire sur l'appareil à l'aide de quatre vis chacune.

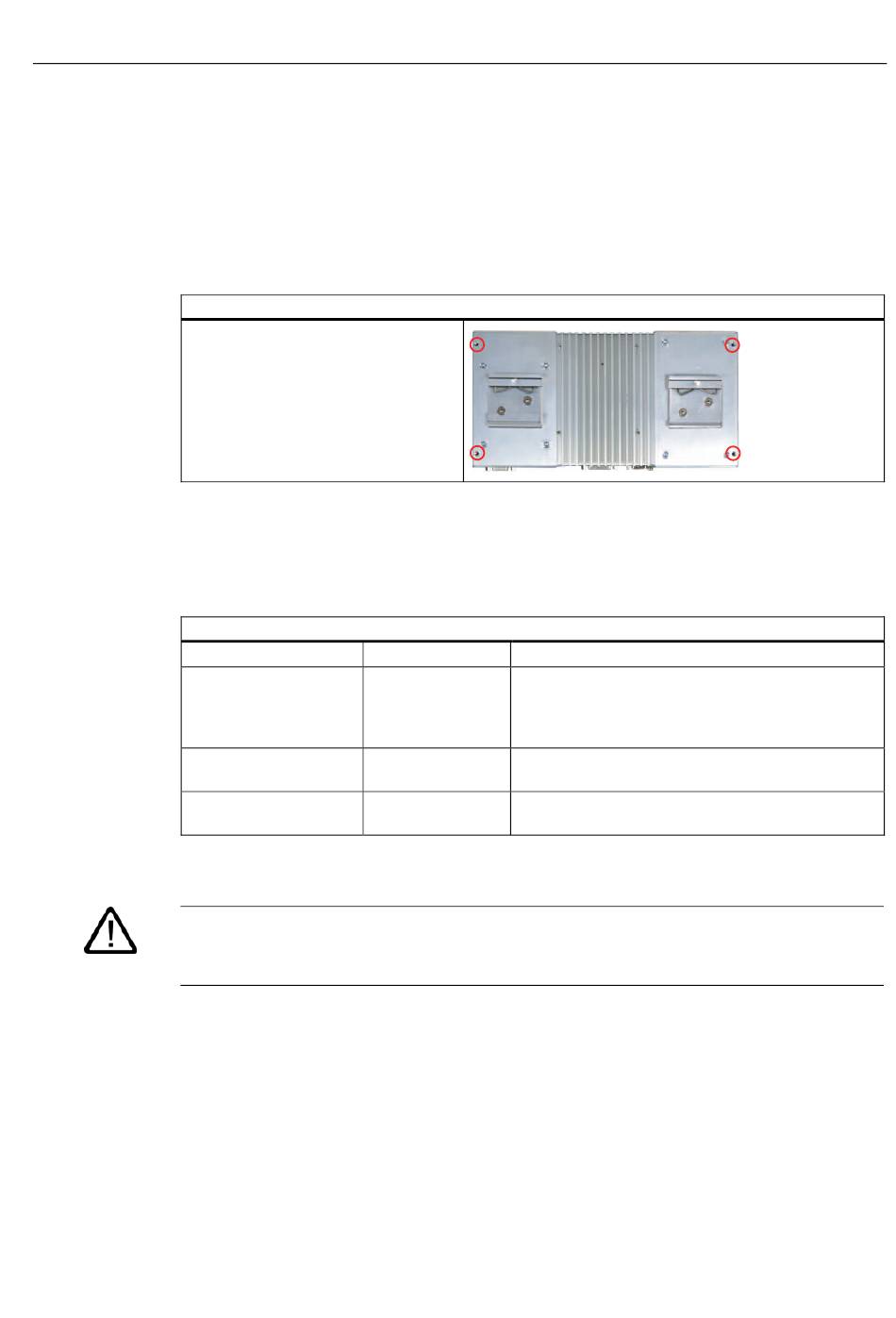

Etapes de montage des équerres d'armoire
Montez deux équerres d'armoire sur
l'appareil.
Montage de l'appareil
Les dimensions de la Microbox T sur équerres d'armoires se trouvent au chapitre "Schémas
de dimensions".
Exemples de modes de fixation
Matériau
Béton
Placoplâtre
épaisseur mini. 13 mm
Placoplâtre
épaisseur mini. 2 mm
Attention
Assurez-vous que le mur ou le plafond peut supporter le quadruple du poids total de la
Microbox T (équerres dârmoire comprise).
Installation de Microbox 420-T
Manuel, 06/2006, A5E00495806-01
Diamètre d'alésage Fixation
diamètre 8 mm Cheville : diamètre 8 mm
profondeur 60 mm longueur 50 mm
Vis : diamètre 4 mm
longueur 50 mm
diamètre 14 mm chevilles à segment basculant : diamètre 4 mm
longueur 50 mm
diamètre 5 mm Vis à métaux M 4 : diamètre 4 mm
longueur 15 mm
