- Page 1 KERN & Sohn GmbH Ziegelei 1 Tél: +49-[0]7433- 9933-0 D-72336 Balingen Télécopie: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Mode d’emploi Set pour la détermination de la densité KERN PBS-A03/A04 Version 1.4 07/2016 PBS-A03/A04-BA-f-1614...
-
Page 2: Table Des Matières
KERN PBS-A03/A04 Version 1.4 07/2016 Mode d’emploi Kit de détermination de la densité pour balances de précision KERN PBJ/PBS Sommaire: INTRODUCTION ..........................3 ......................3 TENDUE DE LA LIVRAISON ..........................5 IMENSIONS INSTALLATION DU KIT DE DÉTERMINATION DE LA DENSITÉ ..........6 PRINCIPE DE LA DÉTERMINATION DE LA DENSITÉ... -
Page 3: Introduction

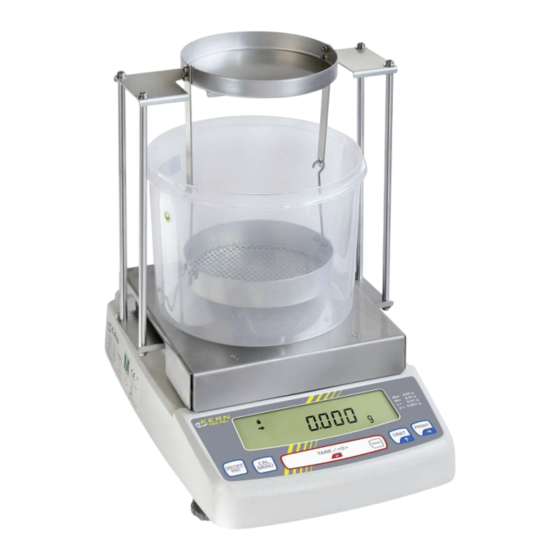

Pour de plus amples informations concernant le la mise en œuvre de votre balance, veuillez consulter la notice d’utilisation, qui est jointe à la balance respective. Etendue de la livraison Fig. 1 : Jeu pour la détermination de la densité installé KERN PBS-A04 PBS-A03/A04-BA-f-1614... - Page 4 1. Support de plateau de la balance 2. Plateau de pesée combiné 3. Table porte-contenant 4. Réservoir 5. Porte plateau de balance, 4 pièces 6. Corps plongeant en verre PBS-A03/A04-BA-f-1614...
-
Page 5: Dimensions
Dimensions PBS-A03/A04-BA-f-1614... -
Page 6: Installation Du Kit De Détermination De La Densité
• Les figures suivantes représentent un jeu pour la détermination de la densité PBS-A03 sur une balance avec grand plateau de pesée. Le jeu pour la détermination de la densité KERN PBS-A04 est à installer de la même façon. - Page 7 6. Centrez le réservoir sur la table porte- contenant. 7. Accrochez le plateau de pesée combiné comme le montre la figure. Veillez à ce qu’il n’entre pas en contact avec le réservoir. PBS-A03/A04-BA-f-1614...
-
Page 8: Principe De La Détermination De La Densité
Par la mise en œuvre de notre kit pour la détermination de la densité en combinaison avec nos balances KERN PBS/PBJ vous êtes en mesure de déterminer rapidement et fiablement la densité de corps solides et de liquides. Nos kits pour la détermination de la densité... -
Page 9: Parametres D ' Influence Et Sources D ' Erreur
Pression d´air Température Ecart de volume du corps plongeant (± 0,005 cm³) Tension superficielle du liquide Bulles d’air Profondeur d’immersion de la cuvette porte-échantillon ou du corps plongeant Porosité du corps solide PBS-A03/A04-BA-f-1614... -
Page 10: Détermination De La Densité De Corps Solides
Tenez compte du temps de préchauffage de la balance. Appeler le mode pour la détermination de la densité des corps solides Allumer la balance MENU Répétez les appels en mode de pesage jusqu’à ce que „U“ se mette à clignoter. PBS-A03/A04-BA-f-1614... - Page 11 ( ) on: Hold display mode (la valeur de densité est maintenue dans l’affichage). ( ) off: Continuous display mode (la valeur de densité affichée est mise à jour en permanence selon le changement du poids dans le liquide d’appoint). PBS-A03/A04-BA-f-1614...
-
Page 12: Appelez La Saisie
à clignoter. UNIT Mettre la valeur numérique „1“ sur PRINT Pour poser le point décimal revenir sur la dernière position avec , lorsque PRINT celle-ci clignote, appuyez de nouveau. Le symbole est affiché. PBS-A03/A04-BA-f-1614... - Page 13 Confirmez la saisie sur Veillez à ce que le repère de stabilité apparaisse, dans le cas contraire la saisie n’a pas été reprise. ON/OFF Répétez l’appel de ou gardez la touche enclenchée pendant 3 sec jusqu’apparaisse l’affichage des grammes. PBS-A03/A04-BA-f-1614...
-
Page 14: Appeler Le Mode Pour La Détermination De La Densité Des Corps Solides
2. Poser l’échantillon dans la cuvette porte-échantillon supérieure. 3. Le poids de l’ “échantillon en air“ est affiché. Si une imprimante en option est PRINT branchée, la valeur d’affichage peut être éditée avec MENU Attendre l’affichage de la stabilité (), puis appuyer sur la touche PBS-A03/A04-BA-f-1614... - Page 15 être éditée avec MENU 8. Attendre l’affichage de la stabilité (), puis appuyer sur la touche La balance détermine la densité de l’échantillon et affiche ensuite le résultat. Si „Hold display mode“ est activé, le symbole [ ] apparaît. PBS-A03/A04-BA-f-1614...
- Page 16 Pour la nouvelle mesure partez à la phase 2. UNIT Sur appel de la balance retour en mode de pesage. Pour éviter les dégâts dus à la corrosion, ne pas laisser le panier d’immersion immergé dans le liquide sur une plus longue période. PBS-A03/A04-BA-f-1614...
-
Page 17: Determination De La Densite De Liquides
dist. Remplir de l’eau dans le réservoir. Le niveau de remplissage doit araser les ¾ env. de la capacité Tempérer jusqu’à ce que la température demeure constante. Mettre à disposition le corps plongeant PBS-A03/A04-BA-f-1614... - Page 18 V = volume du corps plongeant A = poids du corps plongeant dans l’air = 99.998 g B = poids du corps plongeant dans l’eau = 87.607 g ρ = densité de l’eau (voir au chap. 7) avec 20°C = 0.9982 g/cm PBS-A03/A04-BA-f-1614...
-
Page 19: Détermination De La Densité En Cas De Volume Connu Du Corps Plongeant En Verre
Tenez compte du temps de préchauffage de la balance. Appeler le mode pour la détermination de la densité des liquides Allumer la balance MENU Répétez les appels de en mode de pesage jusqu’à ce que „U“ se mette à clignoter. PBS-A03/A04-BA-f-1614... - Page 20 ( ) on: Hold display mode (la valeur de densité est maintenue dans l’affichage). ( ) off: Continuous display mode (la valeur de densité affichée est mise à jour en permanence selon le changement du poids dans le liquide d’appoint). PBS-A03/A04-BA-f-1614...
-
Page 21: Saisir Le Volume Du Corps Plongeant
„5“ sur Saisir tous les chiffres sur la même manière. PRINT Pour poser le point décimal revenir sur la dernière position avec , lorsque PRINT celle-ci clignote, appuyez de nouveau. Le symbole est affiché. PBS-A03/A04-BA-f-1614... - Page 22 Confirmer sur Veillez à ce que le repère de stabilité apparaisse, dans le cas contraire la saisie n’a pas été reprise. ON/OFF Répétez l’appel de ou gardez la touche enclenchée pendant 3 sec jusqu’apparaisse l’affichage des grammes. PBS-A03/A04-BA-f-1614...
-
Page 23: Détermination De Densité Du Liquide De Contrôle
3. Le poids du “corps plongeant en air“ est affiché. Si une imprimante en option est branchée, la valeur d’affichage peut être éditée sur la touche PRINT. MENU Attendre l’affichage de la stabilité (), puis appuyer sur la touche PBS-A03/A04-BA-f-1614... - Page 24 Si „Hold display mode“ est activé, le symbole [ ] apparaît. 8. En connectant une imprimante en option, le résultat est indiqué en appuyant sur PRINT Exemple d’édition: 0.9936DL PBS-A03/A04-BA-f-1614...
- Page 25 Lancez la mesure consécutive en appuyant sur la touche avant que le corps plongeant ne soit retiré. Pour la nouvelle mesure partez à la phase 2. UNIT Sur appel de la balance retour en mode de pesage. PBS-A03/A04-BA-f-1614...
-
Page 26: Conditions D'une Mesure Précise
En éliminant les bulles d’air en agitant le corps plongeant, procédez avec précaution pour que le fluide ne soit pas éclaboussé et que la suspension du tamis ne soit pas mouillée ou exposée à des projections d’eau. Lorsque la suspension du tamis est mouillée, il en résulte une augmentation du poids. PBS-A03/A04-BA-f-1614... -
Page 27: Echantillon De Corps Solide
La densité est la masse, divisée par le volume. Lorsque la densité relative est utilisée dans la formule à la place de la densité du liquide, cela fausse le résultat. Pour un liquide, seule sa densité est pertinente. PBS-A03/A04-BA-f-1614... -
Page 28: Tableau Des Densités Pour Liquides
0.9976 0.7867 0.7880 0.9973 0.7859 0.7870 0.9971 0.7851 0.7870 0.9968 0.7842 0.7861 0.9965 0.7833 0.7852 0.9963 0.7824 0.7842 0.9960 0.7816 0.7833 0.9957 0.7808 0.7824 0.9954 0.7800 0.7814 0.9951 0.7791 0.7805 0.9947 0.7783 0.7896 0.9944 0.7774 0.7886 0.9941 0.7766 0.7877 PBS-A03/A04-BA-f-1614... -
Page 29: Consignes D'utilisation
De plus pour les travaux avec l’éthanol, il convient de respecter scrupuleusement les directives de sécurité en vigueur. Pour éviter les dégâts dus à la corrosion, ne pas laisser le panier d’immersion • immergé dans le liquide sur une plus longue période. PBS-A03/A04-BA-f-1614...
