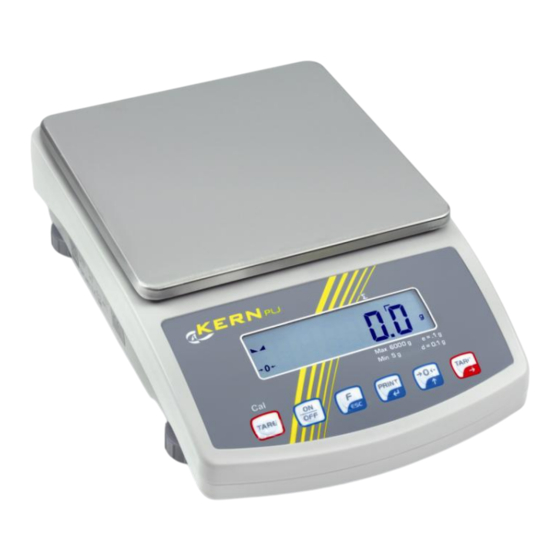

- Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Mode d'emploi Balance de précision KERN PLJ-GM Version 1.2 03/2013 PLJ-GM-BA-f-1312...
-
Page 2: Table Des Matières
KERN PLJ-GM Version 1.2 03/2013 Mode d'emploi Balance de précision Sommaire Caractéristiques techniques ................. 4 Déclaration de conformité ................5 Indications fondamentales (généralités) ............. 6 Utilisation conforme aux prescriptions .................. 6 Utilisation inadéquate ......................6 Garantie ............................. 6 Vérification des moyens de contrôle ..................7 Directives fondamentales de sécurité... - Page 3 Menu usager ....................21 Vue d'ensemble du clavier dans le menu ................22 Appel du menu / retour en mode de pesée ................22 8.2.1 Appel du menu.......................... 22 8.2.2 Mémorisation / retour en mode de pesée ................. 23 Pesage ............................. 23 8.3.1 Pesage simple ..........................
-
Page 4: Caractéristiques Techniques
1 Caractéristiques techniques KERN PLJ 600-2GM PLJ 6000-1GM Lisibilité (d) 0,01 g 0,1 g Plage de pesée (max) 600 g 6 kg Plage de tarage (par 600 g 6 kg soustraction) Reproducibilité 0,02 g 0,2 g Linearité 0,02 g 0,2 g Poids minimum à... -
Page 5: Déclaration De Conformité
EN 61010-1:2011/AC:2002 21.03.2013 Datum Signatur Date Signature Ort der Ausstellung 72336 Balingen Albert Sauter Place of issue KERN & Sohn GmbH Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com PLJ-GM-BA-f-1312... -
Page 6: Indications Fondamentales (Généralités)
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas de non-observation des prescriptions figurant dans notre mode d´emploi... -
Page 7: Vérification Des Moyens De Contrôle
à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de contrôle et les balances (sur la base du standard national). -
Page 8: Emballage / Réexpédition
Emballage / réexpédition Conservez tous les éléments de l’emballage d’origine en vue d’un éventuel transport en retour. L´appareil ne peut être renvoyé que dans l´emballage d´origine. Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. ... - Page 9 Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d’alimentation etc. contre les déplacements et les dommages. Adaptateur réseau Plateau de pesée (128 x 128 mm) Vecteur de plateau de pesée Plateau de pesée (195 x 195 mm) PLJ-GM-BA-f-1312...
-
Page 10: Déballage, Installation Et Mise En Service
6 Déballage, installation et mise en service 6.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à... -
Page 11: Retirer La Cale De Transport
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. -
Page 12: Première Mise En Service
6.5 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, les balances doivent avoir atteint sa température de service (voir temps d’échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant (secteur, accumulateur ou batterie). -
Page 13: Ajustage Automatique Avec Un Poids Interne
6.7 Ajustage automatique avec un poids interne Avec le poids d’ajustage incorporé la précision de la pesée est susceptible d’être contrôlée et réajustée à tout moment. La fonction ajustage automatique est toujours active. Vous pouvez également lancer à tout moment l’ajustage manuellement par appel de la touche CAL. L’ajustage automatique est lancé... -
Page 14: Déroulement De L'ajustage En Fonction Du Temps
6.7.3 Déroulement de l’ajustage en fonction du temps: Après le déroulement de 3 heures l’ajustage automatique est démarré. „CALib“ est affiché. La balance démarre le processus d’ajustage et affiche „CAL-C“. Si le processus d’ajustage est terminé, la balance se replace automatiquement en mode de pesée. 6.7.4 Ajustage manuel avec un poids interne TARE . -
Page 15: Vérification
6.8 Vérification Généralités: D´après la directive UE 90/384/CEE, les balances doivent faire l´objet d´un vérification lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la loi): a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise est déterminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour analyses... - Page 16 Position des „scellés“: Position des scellés Les balances soumises à l’obligation d’étalonnage doivent être mises hors circuit, lorsque: le résultat du pesage de la balance se trouve en dehors des erreurs maximales tolérées en service. Chargez de ce fait à intervalles réguliers la balance avec un poids de contrôle connu (env.
-
Page 17: Pesage En Sous-Sol
Pesage en sous-sol Grâce au pesage en sous-sol il est possible de peser des objets, qui par suite de leurs dimensions ou de leur forme ne peuvent pas être posés sur le plateau de la balance. Procédez de la manière suivante: Mettez la balance hors circuit. -
Page 18: Commande
7 Commande 7.1 Éléments de commande 7.1.1 Eclairage d'arrière-plan de l'affichage Affichage bien contrasté, susceptible d’être lu même dans l’obscurité. 7.1.2 Vue d’ensemble du clavier Taste Funktion Mise en marche / arrêt Touche fonctionnelle (sélection du régime de fonctionnement) Edition d’une valeur pondérale sur un appareil PRINT externe (imprimante ou PC) Mise à... -
Page 19: Vue D'ensemble Des Affichages
A la mise en marche de la balance, la balance effectue un test automatique. Tous les indicateurs lumineux vont tout d’abord s’allumer. Ensuite apparaît la version du logiciel. Après l’affichage –test- apparaît SLA , qui indique l’utilisation d’accus rechargeables. 7.1.3 Vue d’ensemble des affichages Affichage Description Réglage du filtre... - Page 20 La balance est tarée: +/- de tolérance par rapport au poids de référence saisie de la limite inférieure ou poids en dessous de la tolérance +/- de tolérance par rapport au poids de référence le poids se trouve à l’intérieur des limites imposées +/- de tolérance par rapport au poids de référence saisie de la limite supérieure ou poids au dessus de la tolérance...
-
Page 21: Menu Usager
8 Menu usager Le menu utilisateur comprend plus de six menus principaux (P1 – P6), composés des sous-menus suivants: P1 rEAd 1.1 FiL Réglages du filtre 1.2 Auto Auto-Zero 1.3 tArA Fonction de tarage 1.4 Fnnd Valeur pondérale extrapolation de la moyenne P2 Prnt Réglage du type d’édition des données... -
Page 22: Vue D'ensemble Du Clavier Dans Le Menu
8.1 Vue d'ensemble du clavier dans le menu Taste Funktion Accès au menu principal PRINT Appuyer sur au même temps Saisir la valeur de pré-tarage TARE Affichage statut de charge batterie/accu TARE Changer entre poids brut et poids net TARE PRINT Quitter la fonction sans la mémoriser Passage au niveau supérieur dans le menu... -
Page 23: Mémorisation / Retour En Mode De Pesée
8.2.2 Mémorisation / retour en mode de pesée Les modifications apportées à la mémoire de la balance ne sont mémorisées que par le processus de mémorisation. jusqu’à ce que l’affichage SAuE ? A cet effet il faut appuyer plusieurs fois sur apparaisse. -
Page 24: Unité De Pesage Standard
8.3.2 Unité de pesage standard L’unité de poids sélectionnée demeure également maintenue après la coupure du secteur. Commande : Affichage : 0.00 g Mettre en marche la balance avec PRINT P1.rEAd Appuyer sur au même temps Appuyer sur plusieurs fois jusqu’à... -
Page 25: Tarage
8.4 Tarage Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de l’objet pesé. Commande : Affichage : Mettez la balance en marche sur ... -
Page 26: Modes De Fonctionnement P4 Func
8.5 Modes de fonctionnement P4 Func Les fonctions peuvent être activées et désactivées dans le menu „P4 Func“, qui sont ensuite mises à la disposition de l’utilisateur. Tous les modes de fonctionnement activés peuvent ensuite être appelés directement sur la touche F. Appel P4 Func : Commande : Affichage :... - Page 27 Affichage du pourcentage par Prcb Appuyer sur rapport aux réglages manuels imposés Tarage automatique AtAr Appuyer sur Fonction valeur de Appuyer sur crête Fonction valeur de Appuyer sur crête Fonction d’addition Appuyer sur Fonction de pesée des AnLS ...
-
Page 28: Réglages Concernant Le Point Du Menu P4.1 Ffun Par Rapport À „All
8.5.1 Réglages concernant le point du menu P4.1 FFun par rapport à „ALL“ Ici s’opère la sélection des points de menu, qui peuvent ensuite être appelés sur La fonction no n’est pas disponible. La fonction YES est disponible. Commande : Affichage : ... -
Page 29: Paramètres D'exploitation P5 Othr
8.6 Paramètres d'exploitation P5 othr Des paramètres peuvent être posés ici, qui influencent l’utilisation de la balance, comme p. ex. l’éclairage de l'arrière-plan et la tonalité du clavier. 8.6.1 Eclairage de l'arrière-plan en alimentation sur secteur Réglages possibles : Eclairage de l'arrière-plan à l’arrêt Eclairage de l'arrière-plan en marche Auto L’éclairage de l'arrière-plan est automatiquement coupé... -
Page 30: Intensité De L'éclairage De L'arrière-Plan En Fonctionnement Sur Accu
8.6.2 Intensité de l’éclairage de l'arrière-plan en fonctionnement sur accu Pour optimiser la lisibilité et la consommation en énergie, l’intensité de l’éclairage de l'arrière-plan peut être adaptée entre 0 et 100 %. Une plus faible intensité prolonge la durée des accus. En fonctionnement sur accus, l’éclairage de l'arrière-plan se coupe automatiquement après 10 secondes en l’absence de changement d’affichage. -
Page 31: Tonalité Du Clavier Avec Touche Enclenchée
8.6.3 Tonalité du clavier avec touche enclenchée bEEP no La tonalité du clavier est hors circuit bEEP YES La tonalité du clavier est en circuit Commande : Affichage : Sélection du point du menu P5 othr TARE 5.1.bl Appuyer sur ... -
Page 32: Mise Hors Circuit Automatique
8.6.4 Mise hors circuit automatique Mise hors circuit de la balance lorsqu’aucune pesée n’est intervenue dans les 5 minutes. La balance n’est pas mise hors circuit Commande : Affichage : Sélection du point du menu P5 othr TARE 5.1.bl ... -
Page 33: Affichage De La Charge
8.6.6 Affichage de la charge Cette fonction permet de masquer la fonction de charge. Le bref allumage du symbole de l’accu est masqué, lorsque la balance est mise en œuvre sans piles ni accu. ( alimentation par bloc secteur d´alimentation ) Ce mode d’alimentation est affiché... -
Page 34: Réglages De Base P1 Read
8.7 Réglages de base P1 rEAd 8.7.1 Réglages du filtre Sous ce point du menu il est possible d’adapter la balance à certaines conditions environnementales et à certains objectifs de mesure. Filtre hors circuit Paliers de filtrage: Sensible et rapide (lieu d'implantation très stable) Insensible mais lent (lieu d'implantation très instable) Commande : Affichage :... -
Page 35: Auto-Zero
8.7.2 Auto-Zero Cette fonction permet d’équilibrer automatiquement de petites fluctuations de poids. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l´affichage de résultats de pesée erronés. -
Page 36: Fonction De Tare
8.7.3 Fonction de tare Cette fonction permet de sélectionner individuellement les fonctions de tarage: Tare AtAr Tarage automatique en marche, Mémorisation pérenne jusqu’à la coupure Tare Tarage automatique hors circuit, L’utilisateur peut mettre en marche la fonction de tarage automatique sur F6 AtAr qui reste active jusqu’à... -
Page 37: Valeur Pondérale - Extrapolation De La Moyenne
8.7.4 Valeur pondérale - extrapolation de la moyenne Cette fonction de filtrage élimine les modifications de courtes durées de la valeur de pesée ( impulsions ). Valeur pondérale - extrapolation de la moyenne Fonction hors circuit Valeur pondérale - extrapolation de la moyenne YES Fonction en circuit Commande : Affichage :... -
Page 38: Comptage De Pièces
8.8 Comptage de pièces P. ex. 10 portions égales sont pesées; c’est-à-dire que la quantité de pièces de référence est 10. La balance extrapole maintenant automatiquement le poids moyen de chaque portion. A partir de maintenant les pièces à compter sont sur-le-champ affichées en nombre de pièces. - Page 39 PRINT Confirmer sur (exemple) Mettre la quantité des pièces à compter, le nombre de pièces sera affiché (exemple) Ci-après la manière de procéder après sélection de FrEE Saisie de la quantité de pièces de référence au libre choix FrEE FrEE PRINT 00000...
-
Page 40: Pesée Avec Tolérance
8.9 Pesée avec tolérance En mode de pesée à tolérances, la valeur pondérale actuelle est comparée à une valeur limite basse et à une valeur limite haute. Les valeurs limites doivent avoir été mémorisées au préalable. Lorsque p. ex. des emballages finis sont déposés sur le plateau, l’affichage indique si le poids se trouve à... -
Page 41: Détermination Du Pourcentage
PRINT 0.0 g Confirmer sur , „0.0“ apparaît, et „Min“ est affiché Mettre les pièces d’essai, le d saisi est omaine de tolérance affiché par „Min“, „OK“ et „Max“ La valeur de la tolérance haute doit être supérieure à celle de la limite de tolérance basse. -
Page 42: Détermination Du Poids De Référence Par Entrée Numérique
Poser des poids de référence, qui correspondent à 100% 35.8 g (exemple) PRINT Valider sur , „100.00%“ apparaît 100.00 % Mettre la pièce d’essai, le poids est affiché en % 56,9 % 35.8 g Retour en mode de pesage par appel de la touche (exemple) 8.10.2 Détermination du poids de référence par entrée numérique Commande :... -
Page 43: Tarage Automatique
PRINT 0.0 g Valider sur , „0.0“ apparaît Mettre la pièce d’essai, le poids est affiché en pourcent 20.0 % 8.11 Tarage automatique Cette fonction sert à la détermination rapide du poids net, lorsque le poids de la tare varie à... -
Page 44: Mémorisation De La Valeur Maximale Du Poids
8.12 Mémorisation de la valeur maximale du poids Cette fonction est à utiliser pour la détermination du poids maximal. La valeur maximale est affichée et mémorisée. Si le poids diminue, c’est toujours la valeur maximale qui est affichée. Commande : Affichage : ... -
Page 45: Fonction D'addition
8.13 Fonction d’addition Avec cette fonction des pesages individuels à volonté sont automatiquement totalisés en une somme totale. Commande : Affichage : Sélection du point de menu P4 Func P4 Func TARE 4.1.FFun Appuyer sur TARE Appuyer sur , le point de menu réglé... -
Page 46: Fonction De Pesée Des Animaux
8.14 Fonction de pesée des animaux On peut appliquer la fonction de pesée des animaux lors de pesées instables. Pendant un laps de temps donné est extrapolée la moyenne des résultats de pesée. Plus l’animal à peser est remuant, plus longue devrait être choisi le laps de temps. Commande : Affichage : ... -
Page 47: Saisir La Valeur De Pré-Tarage
Saisir la valeur de pré-tarage 8.15 Cette fonction permet de mettre en mémoire le poids de la cuve à tare. Même après la mise à l’arrêt/en marche la balance continue à travailler avec la valeur tare mémorisée. Commande : Affichage : ... -
Page 48: Appeler La Valeur De Pré-Tarage De La Mémoire
8.15.1 Appeler la valeur de pré-tarage de la mémoire Commande : Affichage : tArE 0 Appeler la fonction de pré-tarage à l’aide de tArE 1 Sur appeler l’espace en mémoire où la valeur de (exemple) pré-tarage a été enregistrée -5.0 g PRINT ... -
Page 49: Sortie De Données Rs 232 C
Taux baud sélectionnable sur 2400, 4800, 9600, 19200 et 38400 baud fiche miniature nécessaire (D-Sub 9 pôles) pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN respectif de max. 2 m permet un fonctionnement irréprochable Différents modes de transmission sont possibles:... -
Page 50: Saisie Du Poids Minimal Pour Quelques Fonctions
Signification des réglages: StAb Edition des données, après stabilisation de la valeur de pesée (touche PRINT) rEPL Fonction édition automatique ( voir au chap. 9.5 ) Edition en continu dans l’unité de pesée standard CntA Edition en continu dans l’unité de pesée actuelle Cntb 9.3 Saisie du poids minimal pour quelques fonctions Le poids minimal n’a pas d’influence sur les fonctions suivantes:... -
Page 51: Vitesse De Transmission En Bauds De L'interface Rs232
jusqu’à ce que l’affichage SAvE ? A cet effet il faut appuyer plusieurs fois sur PRINT apparaisse. Mémorisez les modifications apportées sur 9.4 Vitesse de transmission en bauds de l’interface RS232 La vitesse de transmission en bauds se règle de la façon suivante: Commande : Affichage : ... -
Page 52: Paramètres De L'interface Rs232
9.5 Paramètres de l’interface RS232 Commande : Affichage : Sélection du point du menu P2 Prnt TARE 2.1. Pr_n Appuyer sur , „2.2.Pr_n“ apparaît Appuyer sur plusieurs fois jusqu’à ce que 2.3. 2.3. bAud bAud apparaît. TARE 9600 ... -
Page 53: Protocole De Communication / Ordres De Télécommande
9.6 Protocole de communication / ordres de télécommande Tableau 1: Listing des consignes de l’interface RS232 Consignes : Signification de la consigne: Mise à zéro de l’affichage du poids Tarage Envoyer valeur de poids stable dans l’unité de pesée standard Envoyer immédiatement valeur de poids stable dans l’unité... -
Page 54: Edition Manuelle
Format du jeu de données : Consi Caractère Affichage Caractè Prefixe Poids Caract Unité blanc / de la ères consigne 3. stabilité blancs blancs Caractères Consignes : 1. jusqu’au 3ème signe Dans le cas d’une consigne à 3 décades, c’est le prochain caractère blanc qui est utilisé. -
Page 55: Edition En Continu
9.6.3 Edition en continu La balance peut être mise en œuvre en édition continue des résultats des pesées. Ce mode peut être mis en marche et à l’arrêt par des ordres au moyen de RS232. Format du jeu de données : 7-15 Caractè... -
Page 56: Messages D'erreur
Retirer immédiatement les matières à peser renversées sur la balance. 11.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 11.3 Elimination L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon... -
Page 57: Aide Succincte En Cas De Panne
12 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut Cause possible...
