64 | Schéma des composants intérieurs et liste des pièces
13.2.4 Groupe 4

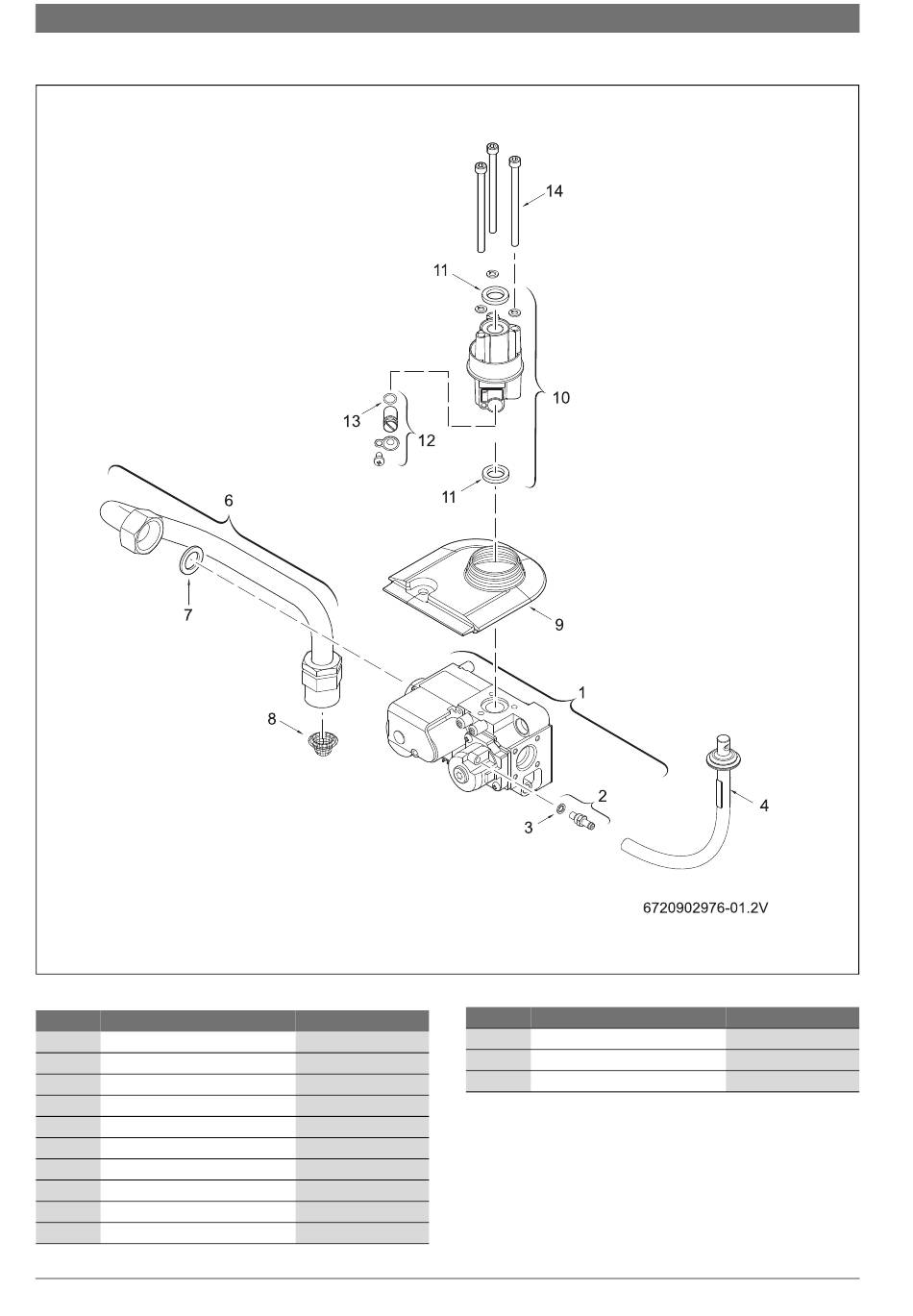

Fig. 85 Schéma des composants
Elément Description
1 Bloc gaz
2 Captage de pression
3 Rondelle
4 Tuyau
6 Tuyau d'alimentation en gaz
7 Rondelle du bloc gaz
8 Filtre à gaz
9 Joint
10 Connecteur de gaz / ventilateur
11 Rondelle
Tab. 58
6 720 809 770 (2016/05)
Elément
Référence
12
8 707 021 019 0
13
8 703 404 219 0
14
8 700 203 041 0
Tab. 58
8 718 221 063 0
8 700 715 389 0
8 700 103 014 0
8 700 507 002 0
8 704 701 085 0
8 705 202 140 0
8 704 701 062 0
Description
Vis de régulation
Joint torique
Vis
Référence
8 703 404 220 0
8 700 205 009 0
2 910 149 181 0
