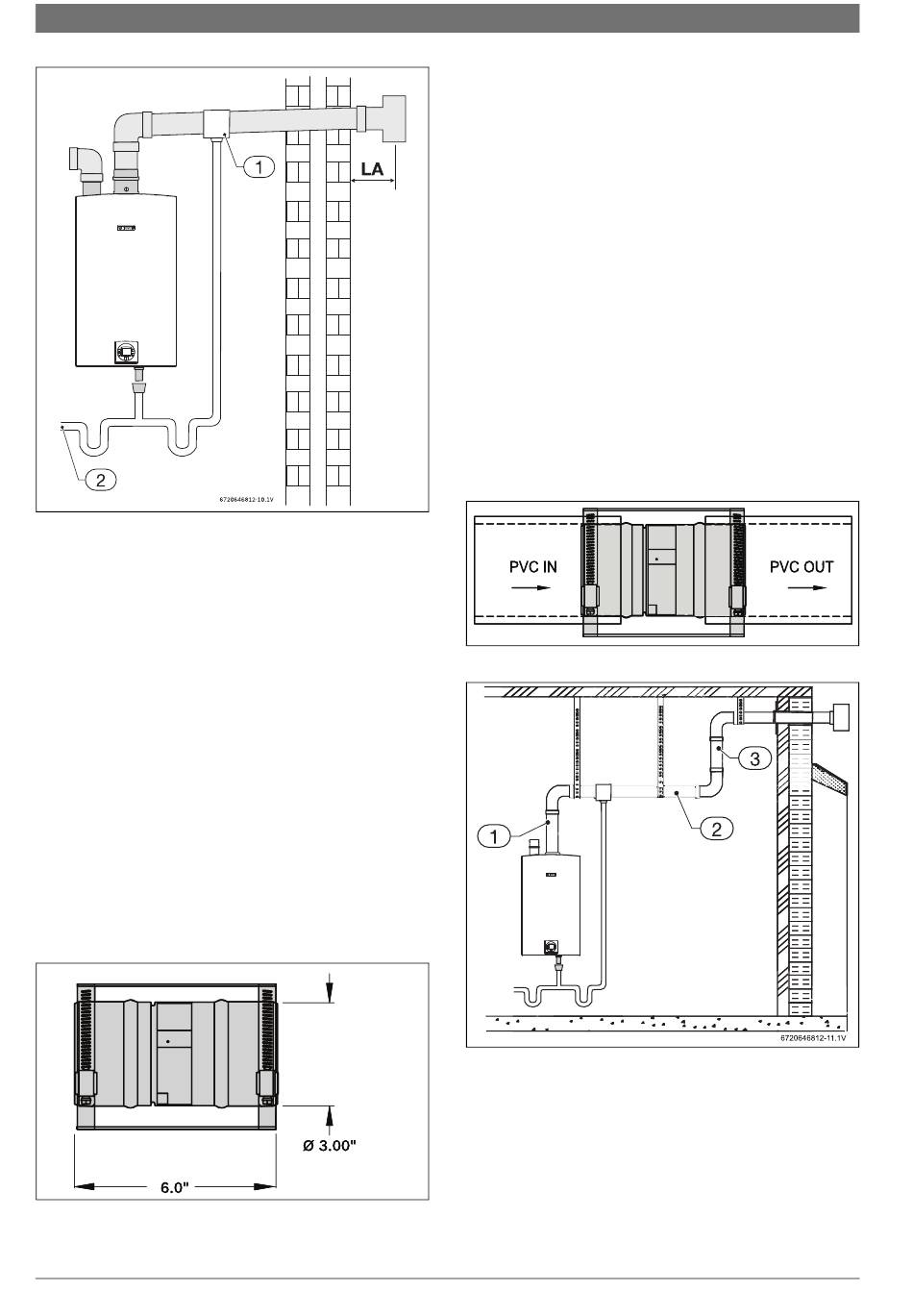

Fig. 21 Installation de l'écoulement externe des condensats
[1] Ecoulement des condensats
[2] Elimination des condensats conformément aux codes locaux
[LA] Minimum 4"
4.3.6 Prévention du gel pour systèmes PVC, CPVC et ABS
Dans des climats froids, les composants d'un chauffe-eau sans réservoir
peuvent geler et exploser à cause d'un tirage négatif. L'une des princi-
pales causes de tirage négatif est l'alimentation insuffisante en air de
combustion des appareils à combustion installés dans le bâtiment. Un
poêle à bois ou une chaudière peut tirer son air de combustion du tuyau
de fumées du chauffe-eau, entraînant le gel de l'eau froide dans l'échan-
geur thermique dû à l'air froid entrant. La meilleure prévention de ce
risque est la ventilation à tuyau double qui prélève l'air de combustion de
l'appareil à l'extérieur.
Voici une mesure supplémentaire conçue pour limiter davantage le
refoulement de l'air dans des conditions de risque élevé de dommages
causés par le gel.
Réducteur de refoulement d'air
Le réducteur de refoulement d'air Heat Fab (9301BFP) est l'option
favorite pour limiter le refoulement (voir fig. 22).
Remarque : La solution suivante est disponible uniquement pour
une ventilation de 3" de diamètre.
Fig. 22 Réf. pièce 9301BFP
6 720 809 770 (2016/05)
Installation
Pour que cette solution soit efficace, le volet interne doit être fermé à
100 % lorsque le chauffe-eau n'est pas en marche. Voir les figures 24 et
25 pour les positions d'installation favorites dans le système d'évacua-
tion.
Considérations liées à l'installation :
• Installer la vanne d'isolement selon les instructions données par le
• La vanne d'isolement ne doit être utilisée que dans le tuyau de
• S'assurer que la flèche directionnelle figurant sur l'étiquette de la
• En cas d'installation horizontale, la goupille doit être horizontale ou
• Pour des raisons d'accessibilité, la vanne d'isolement ne doit pas être
• Ne pas installer la vanne d'isolement dans des espaces non condi-
Fig. 23 Réducteur de refoulement (9301BFP) installé
Fig. 24
[1]
[2]
[3]
6720608643-18.1V
fabricant.
fumées.
vanne d'isolement pointe dans la même direction que le flux d'éva-
cuation.
légèrement inclinée vers le haut, dans la direction de la terminaison,
afin de garantir que la vanne d'isolement se ferme à 100 % lorsque le
chauffe-eau n'est pas en marche.
installée dans une section fermée du tuyau de fumées.
tionnés (par ex. attiques). De la condensation risquerait de se former
pendant le fonctionnement du chauffe-eau, au risque de geler et de
bloquer le volet.
Bien
Meilleur
Optimal
6720608643-19.1V
Greentherm
