Manuel d'utilisation Commande de filtration POOL-Control-45 exclusiv Page 7 (44)

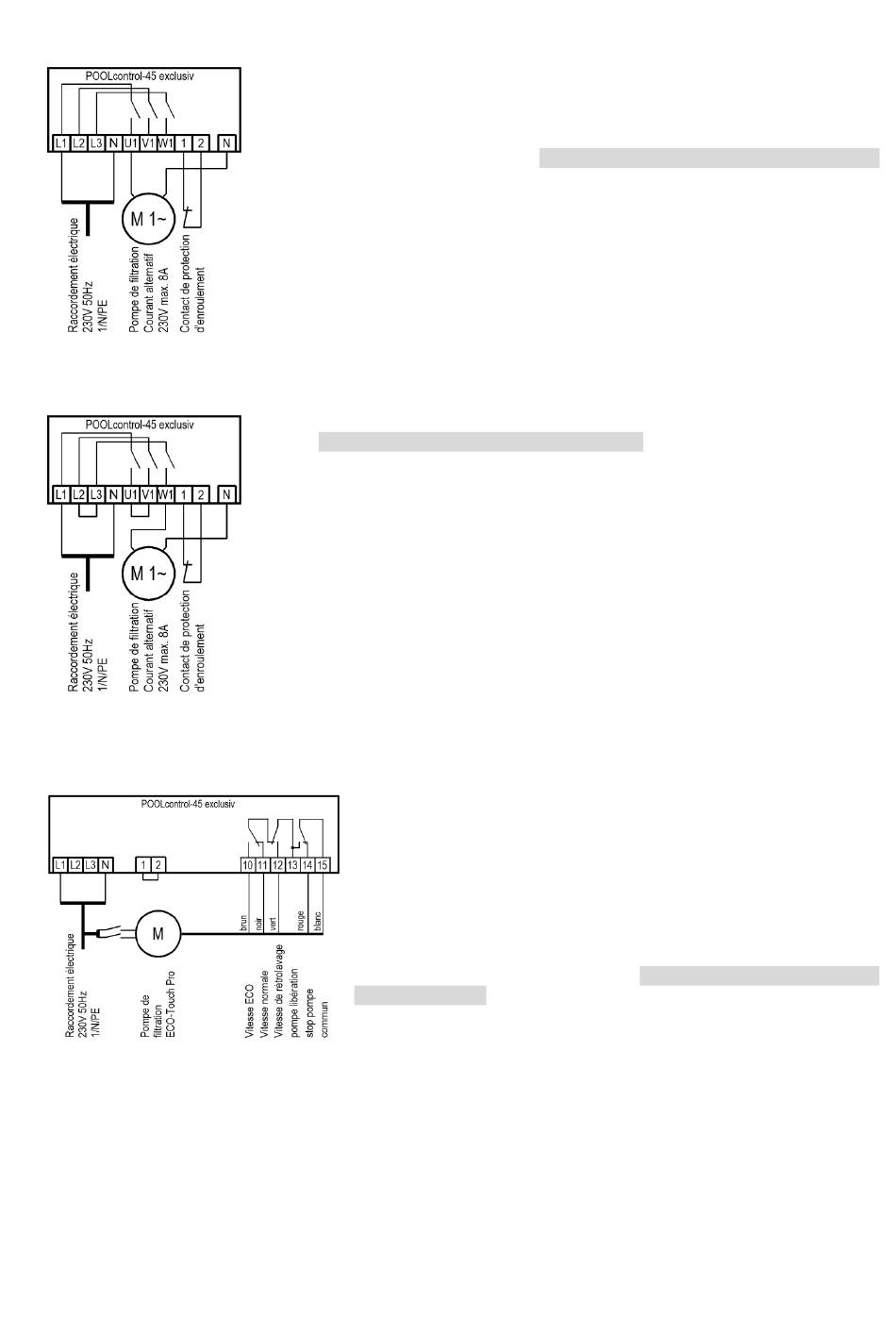

Connexion réseau avec l'utilisation d'une pompe monophasée 230 V :
Le pont introduit à l'usine entre les deux bornes 1 et 2 doit être enlevé si l'on
branche une pompe avec contact de protection de l'enroulement. Si la pompe ne
dispose pas de contact de protection de l'enroulement, elle doit rester vissée. Ces
bornes sont sous tension !
Dans le menu Configuration, l'option Pompe filtrante - Type : pompe monophasée
doit être sélectionnée pour la pompe filtrante.
Dans ce mode de service, la pompe n'est pas contrôlée par la protection
électronique du moteur.
Connexion réseau avec l'utilisation d'une pompe 230 V
(avec activation de la protection électronique du moteur)
Si une pompe 230 V doit être contrôlée par la protection électronique du moteur,
l'option Pompe filtrante - Type : pompe triphasée doit être sélectionnée pour la
pompe filtrante. Le courant de déclenchement de la protection du moteur doit être
réglé sur le courant nominal de la pompe (voir plaque signalétique). Pour que la
protection électronique du moteur fonctionne correctement, le courant du moteur
doit être conduit par les 3 contacts de commutation de la commande de filtration
(court-circuiter les bornes L2 et L3 ainsi que U1 et V1, raccorder la pompe à W1).
Le pont introduit à l'usine entre les deux bornes 1 et 2 doit être enlevé si l'on
branche une pompe avec contact de protection de l'enroulement. Si la pompe ne
dispose pas de contact de protection de l'enroulement, elle doit rester vissée. Ces
bornes sont sous tension !
Connexion réseau avec l'utilisation d'une pompe Speck ECO-Touch-Pro
Une pompe Speck ECO-Touch-Pro peut être raccordée directement
à la commande PC-45 exclusiv. La régulation de vitesse est
connectée aux bornes 10 à 15.
L'alimentation en courant pour la pompe doit s'effectuer séparément
depuis le réseau électrique et ne peut pas être fournie par la
commande PC-45 exclusiv.
Un pont doit être introduit entre les deux bornes 1 et 2 (contact de
protection de l'enroulement).
Dans le menu Configuration, l'option Pompe filtrante - Type : pompe
à vitesse variable doit être sélectionnée pour la pompe filtrante.
Le manuel d'utilisation de la pompe doit être impérativement observé
!
