Manuel de montage et d'utilisation PC-400-smart
Page 5 (12)

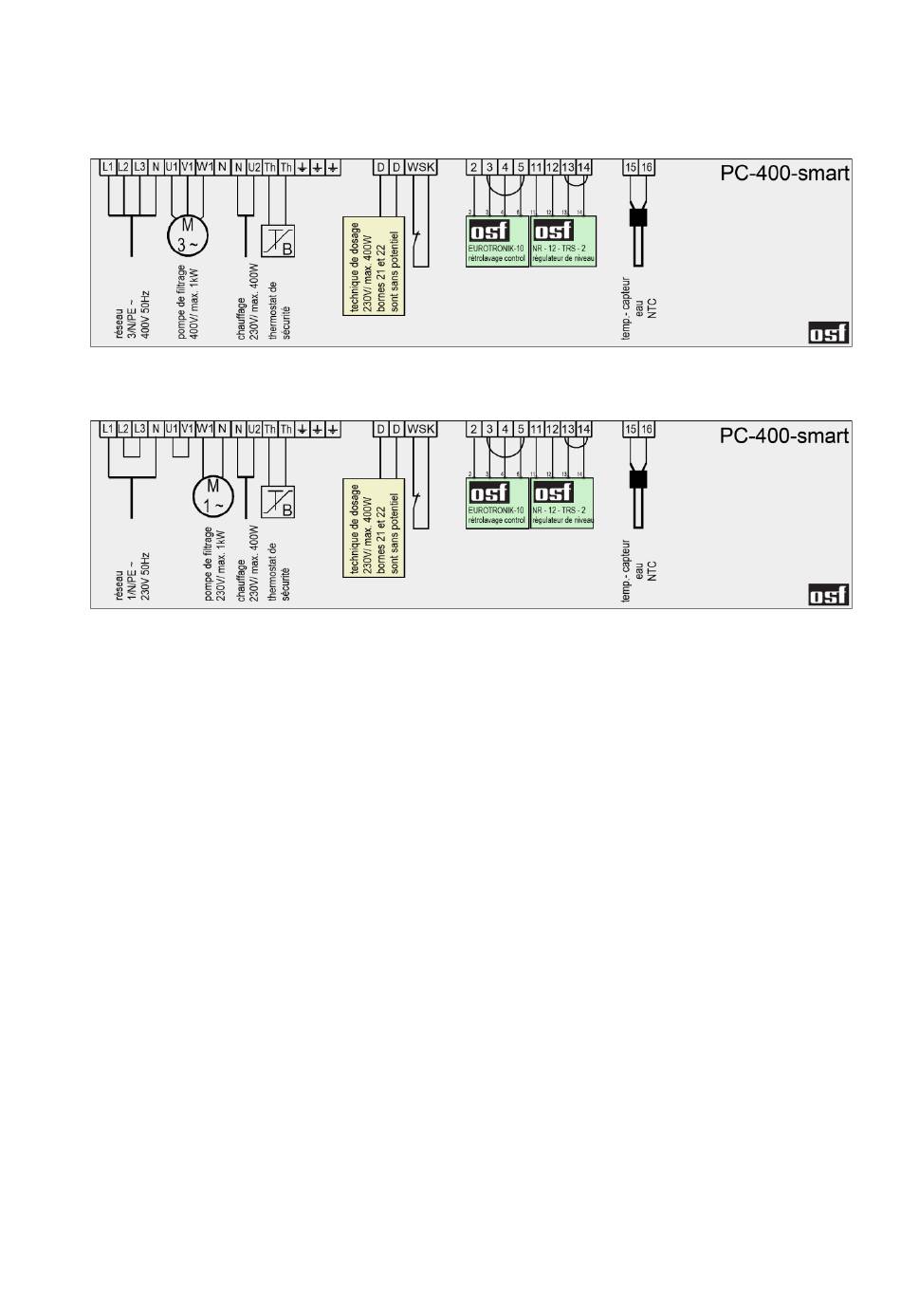

Schéma de branchement
Avec l'utilisation d'une pompe triphasée 400 V :
Avec l'utilisation d'une pompe monophasée 230 V :
Ce système de contrôle ne convient pas pour le raccordement d'une pompe filtrante avec
régulation de vitesse. Pour ce type de pompes, nous proposons d'autres systèmes de
contrôle dans notre gamme de livraison.
Le pont introduit à l'usine entre les deux bornes portant la désignation Th doit être enlevé si
l'on branche un thermostat de sécurité (STB). Si un raccordement n'est pas effectué, le pont
doit rester vissé.
Le pont introduit à l'usine entre les bornes 13 et 14 doit être enlevé si l'on branche une
régulation du niveau NR-12-TRS-2. Si une régulation du niveau n'est pas raccordée, le pont
entre ces bornes doit rester vissé. Dans ce cas, les bornes 11 et 12 restent non utilisées.
Le pont introduit à l'usine entre les bornes 3 et 5 doit être enlevé si l'on branche une
commande EUROTRONIK-10. Si une commande EUROTRONIK-10 n'est pas raccordée, le
pont entre ces deux bornes doit rester vissé. Dans ce cas, les bornes 2 et 4 restent non
utilisées.
Le pont introduit à l'usine entre les deux bornes portant la désignation WSK doit être enlevé si
l'on branche un contact de protection de l'enroulement. Si un raccordement n'est pas effectué,
le pont doit rester vissé.
L'ouverture de l'un des contacts entre les bornes 13 et 14 ou 3 et 5 entraîne un arrêt immédiat
de la pompe filtrante, de la technique de dosage et du chauffage.
Le fermeture de l'un des contacts entre les bornes 2 et 4 ou 11 et 12 entraîne une mise en
marche forcée de la pompe filtrante.
Le système de contrôle électronique est, avec la commande EUROTRONIK-10, la régulation
du niveau et le chauffage, protégé par un fusible pour faible intensité de 3,15 A à l'intérieur de
l'appareil.
