Manuel d'utilisation Commande de filtration POOL-Control-45 exclusiv Page 11 (44)

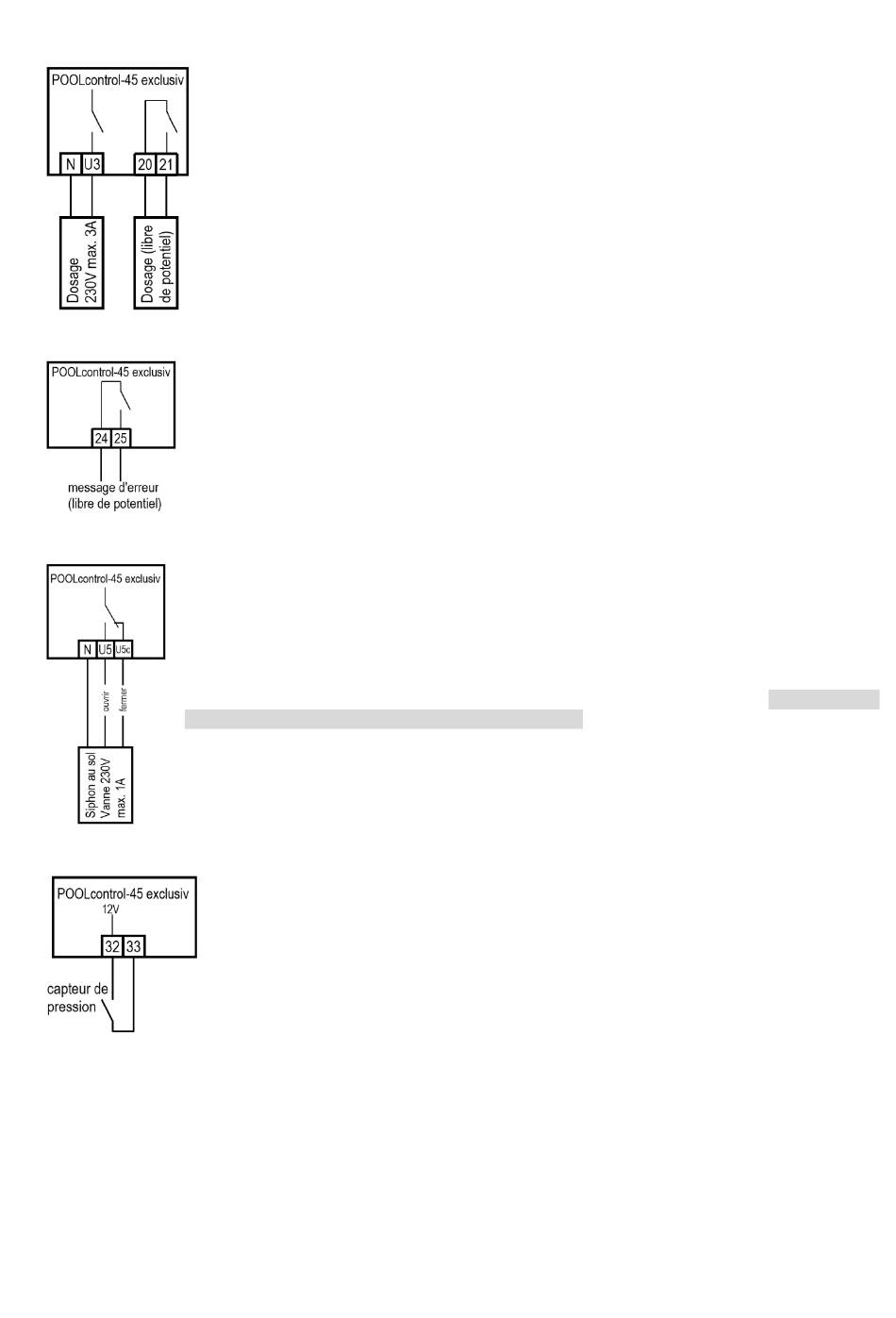

Raccordement des techniques de dosage
Un appareil 230 V supplémentaire (par ex. technique de dosage) qui est
mis en marche avec la pompe filtrante en mode de filtration, peut être
raccordé à la borne U3.
Un contact de relais sans potentiel se trouve dans l'appareil de commande
entre les bornes 20 et 21. Celui-ci peut être utilisé pour la commande de
techniques de dosage supplémentaires (il est fermé pendant le mode de
filtration).
Ce contact peut être soumis à une charge max. de 230V/4A.
Connexion d'un message d'erreur
Un message d'erreur externe peut être connecté aux bornes sans potentiel 24 et 25. Ce
contact peut être soumis à une charge max. de 230V/4A.
Raccordement d'une vanne de vidange au sol (vanne ECO)
Une vanne de vidange au sol (vanne ECO) ou une vanne pour le prélèvement latéral de
l'eau peut être raccordée aux bornes U5 et U5
bornes U5 et N. Sur une vanne à 3 voies, la borne U5 pour « OUVERT » et la borne U5
pour « FERMÉ » est utilisée. Ce contact peut être soumis à une charge max. de 230V/1A.
En mode ECO, cette vanne est ouverte dans les piscines avec goulotte de débordement
afin de minimiser les pertes par évaporation.
Si cette vanne doit être également ouverte pour le rétrolavage, l'option Rétrolavage –
Vidange au sol : rétrolavage avec vidange au sol doit être sélectionnée dans le menu
Configuration.
Raccordement d'un pressostat
Un pressostat qui est installé dans la conduite sous pression ou dans le branchement du
manomètre peut être raccordé aux bornes 32 et 33. Lorsque le contact sans potentiel du
pressostat est fermé pendant au moins 10 secondes, le processus de rétrolavage
démarre.
Les bornes sont sous très basse tension de sécurité.
. Une vanne à 2 voies est raccordée aux
C
C
