Raccordement d'une commande Filter-Control plus à la
Après le branchement des câbles et la mise en marche des commandes, une connexion logique entre les
appareils doit être établie. Vous trouverez plus de précisions aux paragraphes « Configuration » des deux
appareils. Ensuite, les deux appareils
Manuel d'utilisation Commande de filtration Pool-Control-45 exclusiv
commande PC-45 exclusiv

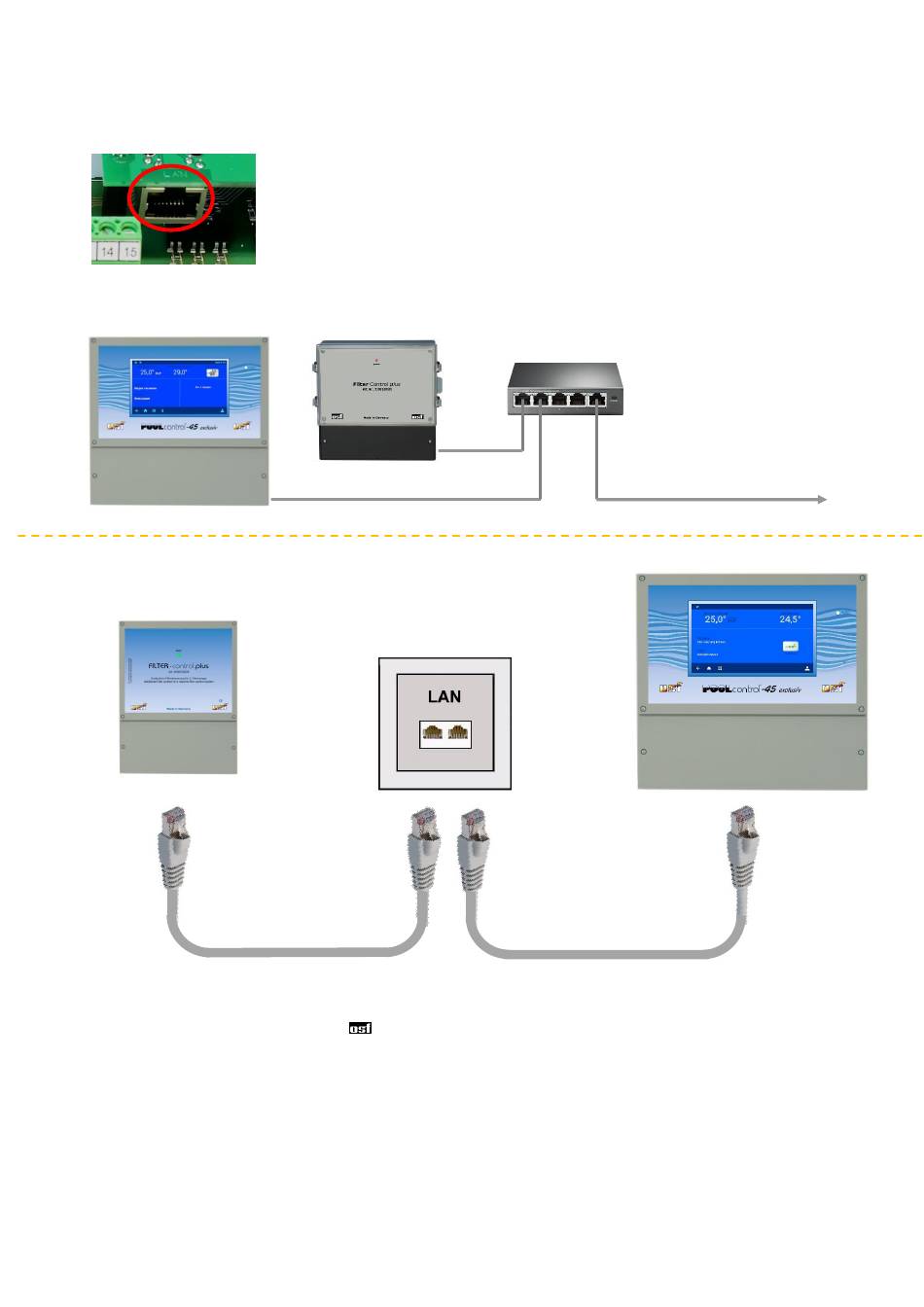

La communication entre les deux commandes s'opère via un réseau Ethernet
local. Pour un bon fonctionnement, il est nécessaire que les deux commandes
soient connectées avec le même réseau local.
Pour la connexion, des câbles patch sont utilisés. Une extrémité du câble patch
est connectée à la prise LAN de la commande et l'autre extrémité au
commutateur réseau (et/ou prise de courant LAN) du réseau local.
câble patch
câble patch
prise de
courant
câble patch
échangent des données via un réseau local.
Page : 27 (44)
commutateur réseau
réseau local Ethernet
câble patch
