MESURE DES ECHOS-MICROECHOS
Comment réduire les interférences dans les réseaux SFN
Certains pays comme l'Espagne et l'Italie ont décidé d'installer des réseaux TV numériques « SFN »
(réseaux à une seule fréquence): en d'autres mots une chaîne de TV nationale a la même fréquence
à travers tout le pays. C'est une opportunité fantastique, mais cela signifi e également qu'il est possible
de recevoir les mêmes signaux de plusieurs émetteurs. Si le réseau « SFN » a été correctement élaboré,
le temps de propagation des signaux SFN (que nous allons appeler «échos»), provenant des diff éren-
tes distances correspondant à l'emplacement des émetteurs est intégré par la fonction INTERVALLE
DE GARDE, présente dans la modulation DVB-T & T2 (COFDM) et il n'y aura donc pas de problème de
réception. Dans tous les cas, notre expérience a démontré que la réalité est diff érente de la théorie,
surtout en présence de plusieurs réseaux de TV régionaux pouvant générer des interférences. On peut
en eff et recevoir un signal assez puissant, mais sans image sans que l'on sache pourquoi. Dans ce cas
il est indispensable de mesurer la REPONSE IMPULSIONNELLE en temps réel, de mesurer la diff érence
de temps de l'écho par rapport au signal le plus important. Il est possible d'optimiser la réception en
modifi ant l'orientation de l'antenne, en rendant maximale la puissance du signal le plus important et
en minimisant la puissance des échos d'interférence.
Une fois de plus, ROVER INSTRUMENTS est la première entreprise à fournir des mesureurs pour les instal-
lateurs qui peuvent mesurer jusqu'à 16 ECHOS et PRE-ECHOS en temps réel.
Les mesureurs ROVER vous permettent de voir les ECHOS, de mesurer la puissance et la diff érence de
temps en μS et la distance du programme interférant en km.
Il y a peu de mesureurs qui permettent de mesurer les ECHOS et PRE-ECHOS, en temps réel et à une
distance allant jusqu' à 75 km, et même au delà de l'INTERVALLE DE GARDE et qui, en plus, peuvent
mettre en surbrillance, par un masque vert, l'aire de réception, dans l'intervalle de garde.La largeur
de l'INTERVALLE DE GARDE varie en fonction des paramètres de modulation: voir le tableau ci-dessous
pour la largeur de l'INTERVALLE DE GARDE et toutes les confi gurations DVB-T.

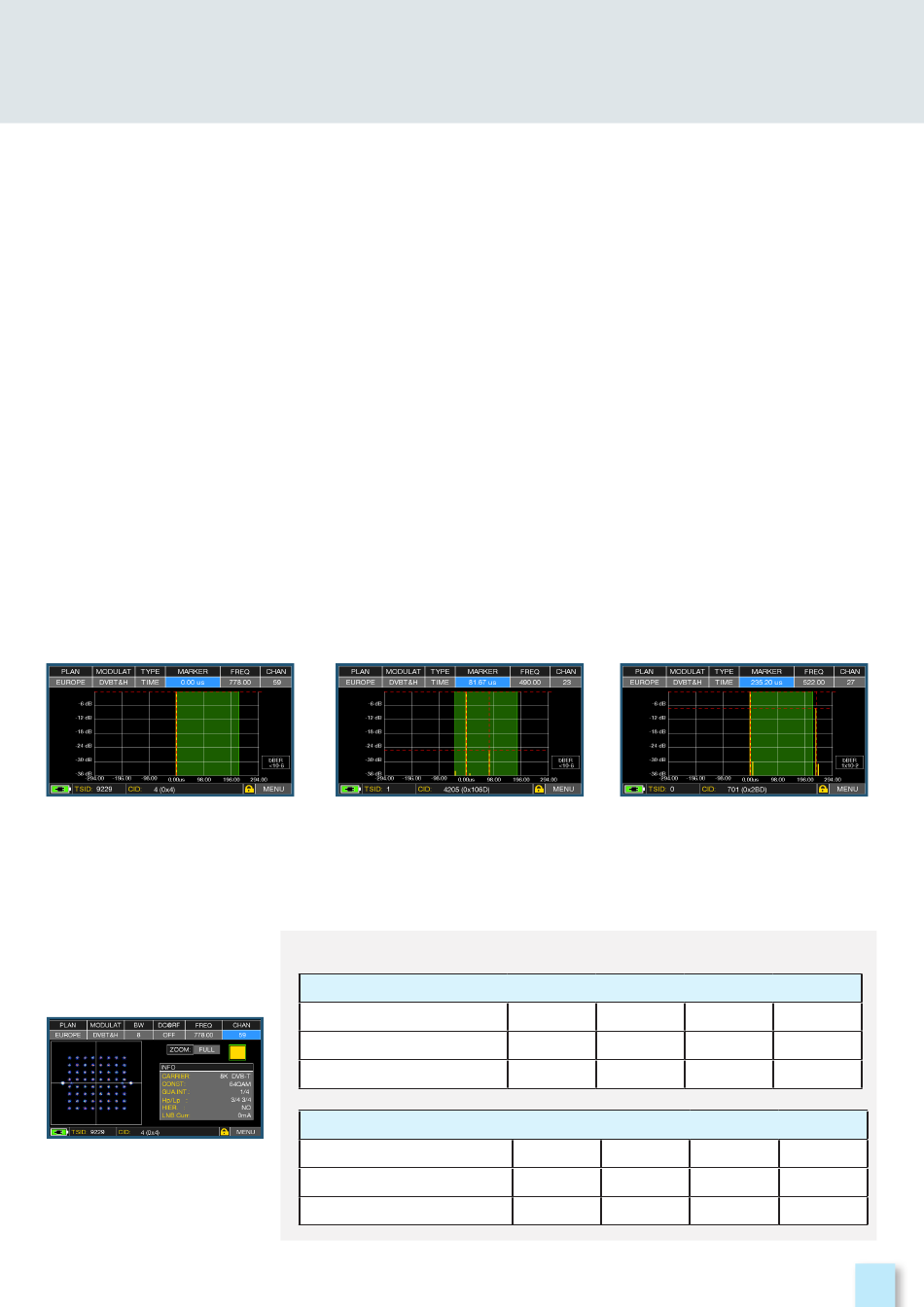

Fig. 1:
RECEPTION OPTIMALE:*
Pas d'écho à l'intérieur ou à
l'extérieur du champ de l'intervalle de
garde (zone verte)
N.B.* exemple pour un signal de
8k avec une largeur de bande de
8 MHz et 1/8 d'intervalle de garde.
Ces données apparaissent sur les
mesureurs ROVER à droite de la
constellation, voir fi g 4.
Fig. 4:
CONSTELLATION DVB-T-64Q:
Le tableau à droite donne tous
les paramètres de réception en
modulation.
DANS LES RESEAUX SFN
Fig. 2:
B
ONNE RECEPTION:*
Présence de 2 échos, le champ de
l'intervalle de garde (zone verte
provenant d'une distance pour le 1er
écho de 24.5 km,soit un temps de retard
de 81.67μs
REPRESENTATION TEMPORELLE DE L INTERVALLE DE GARDE
(automatiquement affiché par le mesureur dans la partie VERTE)
INTERVALLE de GARDE
Temps max. (microsecondes)
Distance max (Km)
INTERVALLE de GARDE
Temps max. (microsecondes)
Distance max (Km)
Fig. 3:
RECEPTION PASSABLE (OU IMPOSSIBLE):*
2 échos présents à l'extérieur de l'intervalle
de garde ( zone verte), provenant d'une
distance de 70.56 km pour le 1er écho, soit
un temps de retard de 235.20 μs
DVB-T 2.000 porteuses (2K DVB-T)
1/4
56
16.8
DVB-T 8.000 porteuses (8K DVB-T)
1/4
224
67.2
1/8
1/16
1/32
28
14
8.4
4.2
1/8
1/16
112
56
33.6
16.8
7
2.1
1/32
28
8.4
35
