3. Faites-le glisser vers l'avant du serveur.
4. Vérifiez qu'il s'emboîte parfaitement avec tous les taquets du serveur.
5. Installez le serveur dans l'armoire et serrez les deux vis moletées frontales pour
6. Rebranchez les câbles externes et les cordons d'alimentation.
Connexion des câbles

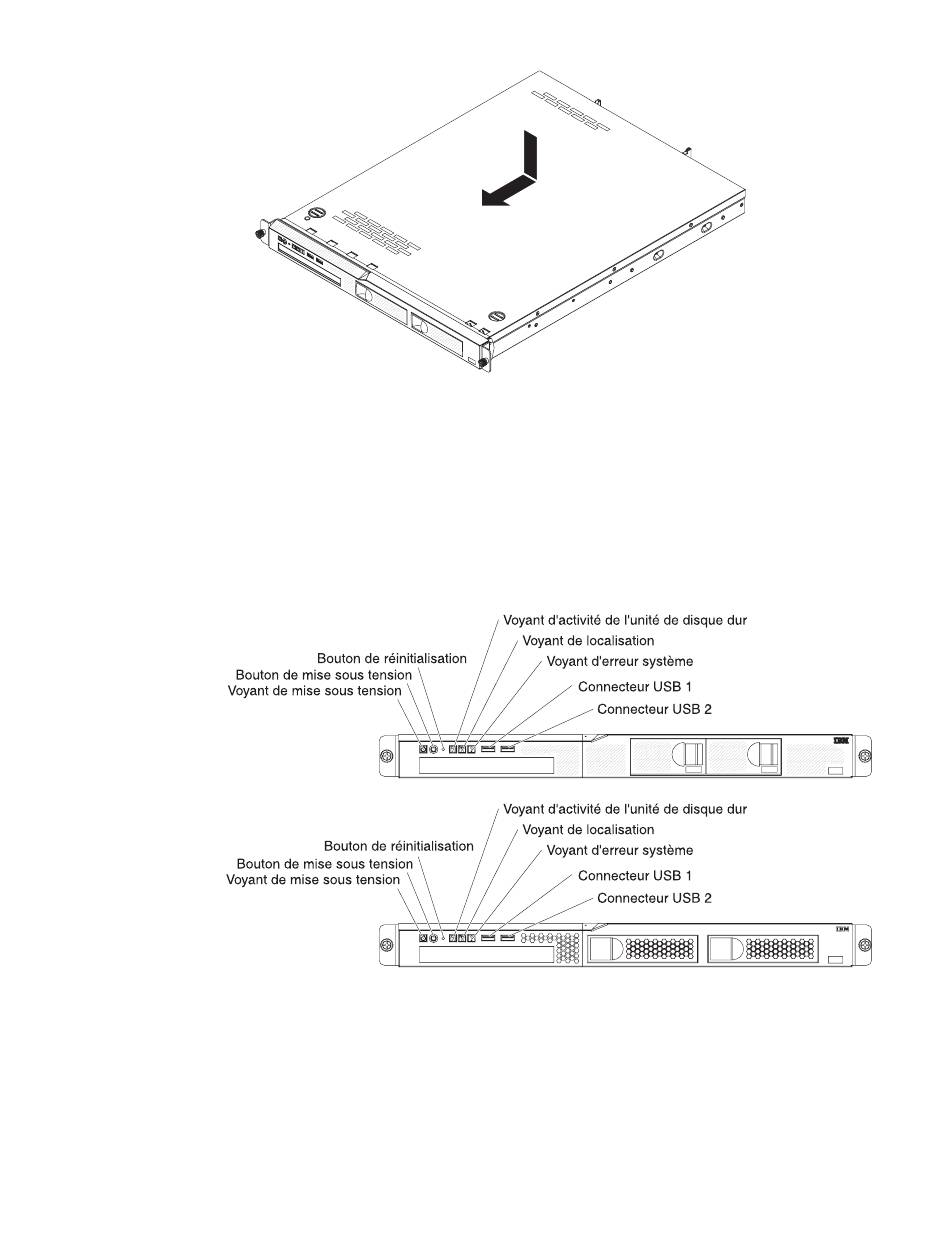

La figure suivante montre les emplacements des connecteurs d'entrée et de sortie
situés à l'avant du serveur.
La figure suivante présente l'emplacement des connecteurs d'entrée et de sortie
figurant à l'arrière du serveur.
52
IBM System x3250 M4 type 2583 - Guide d'installation et d'utilisation
fixer le serveur à l'armoire.
