2 Gerätebeschreibung
Heizungsunterstützung können Sie darüber hinaus einen
elektrischen Heizstab (Zubehör) einbauen.
Zum Anschluss von Fühlern ist der Speicher mit neun
angeschweißten Fühlerhülsen ausgestattet, sowie zu-
sätzlich mit einer Muffe für ein Thermometer.
Seitlich zu den Anschlussmuffen ist eine zusätzliche Ent-
leerungsmuffe zur Entschlammung des Speichers ange-
bracht; sie ist nach innen bis an den Boden des Spei-
chers verlängert.
Im Folgenden sind beispielhaft einige Aufbauvarianten
dargestellt. Abbildung 2.1 zeigt einen Multifunktionsspei-
cher in Kombination mit einer Wärmepumpe. Die hy-
draulische Anbindung erfolgt mit einem externen 3-
Wege-Ventil (im Lieferumfang enthalten). Dieses 3-
Wege-Ventil sorgt für eine bedarfsgerechte Versorgung
der Warmwasser-Bereitschaftszone (Abzweig „A") bzw.
des Heizungs-Puffervolumens (Abzweig „B"). Rücklauf-
seitig unterstützt diese Funktion das in der Wärmepum-
pe integrierte 3-Wege-Ventil.
4
3
5
1
2

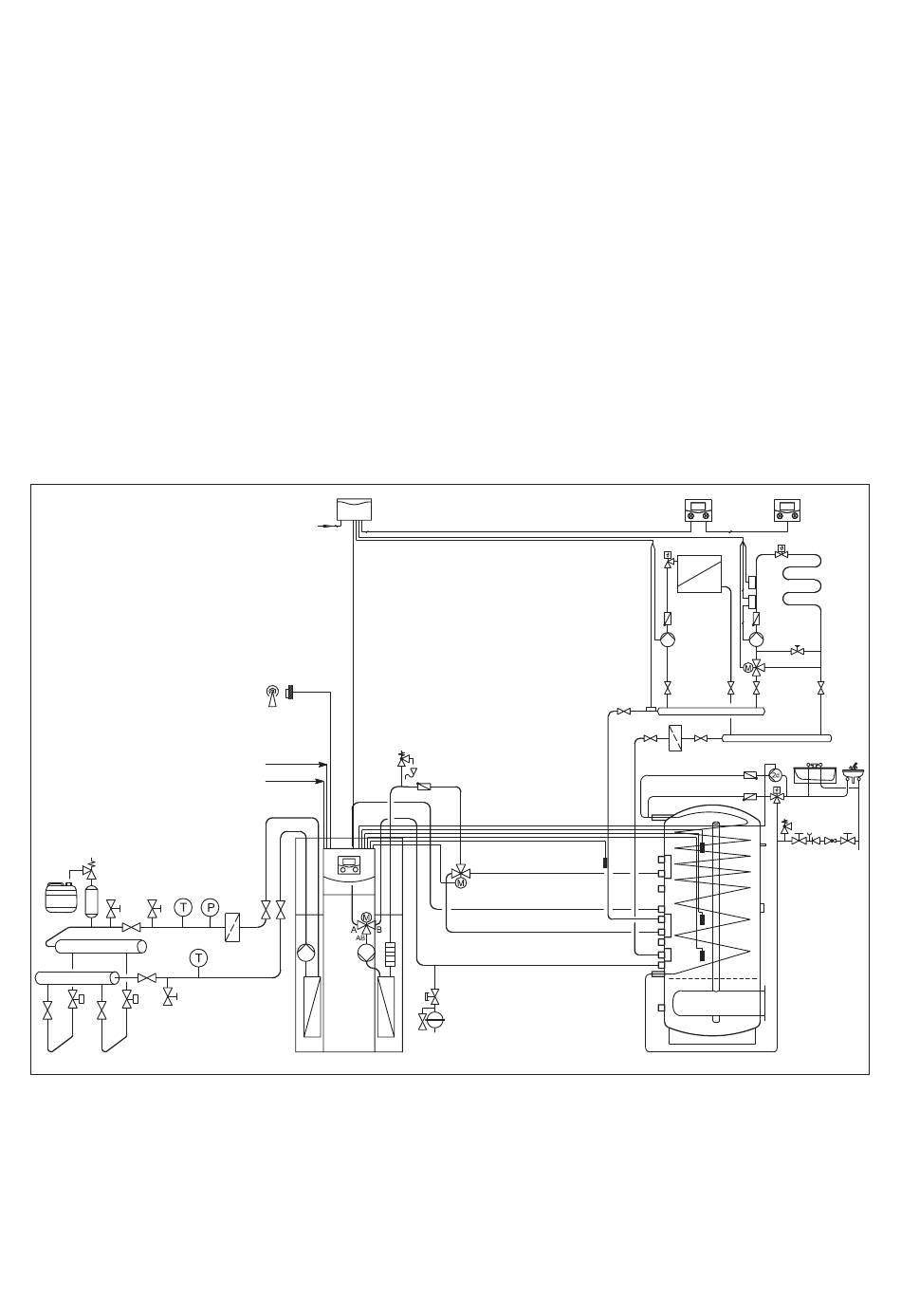

Abb. 2.1 Heiz- und Warmwasserbereitung mit Wärmepumpe
Legende zu Abb. 2.1:
1 Multifunktionsspeicher VPA
2 Wärmepumpe
3 Trinkwasserentnahmestelle
4 Heizkreis
5 Externes 3-Wege-Ventil (im Lieferumfang enthalten)
