Branchement des câbles

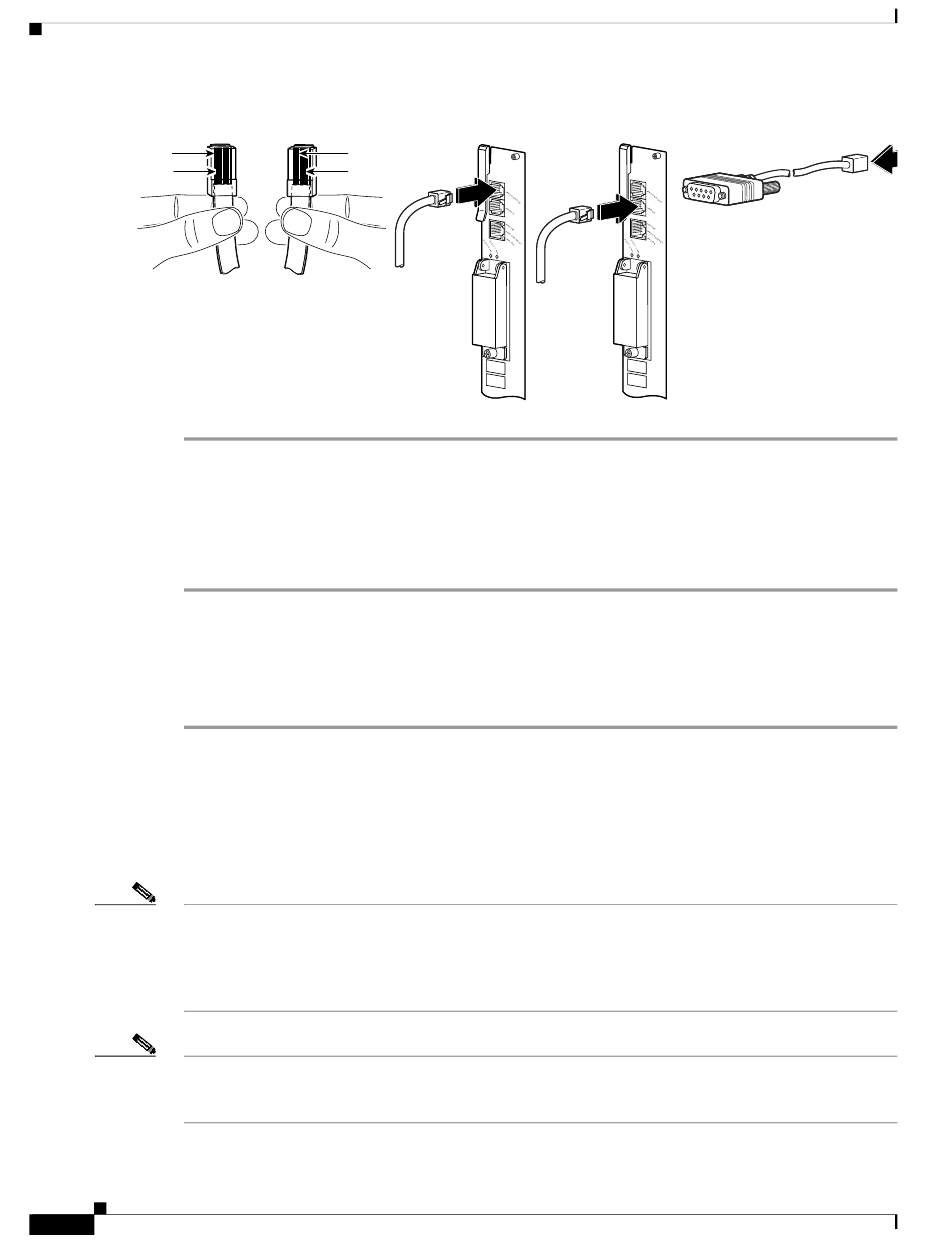

Figure 25
Broche 1
Broche 2
Comment identifier

Port auxiliaire

Le port auxiliaire sert à la connexion à un modem afin de permettre un accès distant au routeur et à son
interface de ligne de commande (CLI). Pour connecter le port auxiliaire au câble croisé :
Étape 1 Connectez une extrémité du câble croisé RJ-45 au port série RJ-45 (appelé AUX) sur le module PRE
(reportez-vous à la
Étape 2 Faites passer l'autre extrémité du câble croisé via l'orifice de forme carrée à l'avant de la partie gauche
du châssis, puis connectez-la à l'adaptateur RJ-45 vers DB-25.
Connectez l'adaptateur au port série du modem afin de terminer la connexion du câble du port auxiliaire.
Étape 3
Connexion des câbles de gestion réseau Ethernet
Le module PRE fournit un port Ethernet à un réseau LAN afin de permettre une connexion 10BASE-T
ou 100BASE-T pour la gestion réseau.
Le module PRE contient également une interface Ethernet interne (ethernet0/0/0), laquelle est employée
Remarque
dans les communications entre les modules. Cette interface est invisible et transparente en mode de
fonctionnement normal. Ne confondez pas cette interface interne, qui n'est pas accessible ni configurable
par l'utilisateur, avec l'interface Fast Ethernet externe du module PRE (fastethernet0/0/0) du module
PRE.
Chaque module PRE a besoin d'une connexion à un port Ethernet (généralement au même concentrateur
Remarque
Ethernet) lorsqu'une configuration redondante a été définie dans le châssis. Cependant, seul le module
PRE actif dispose d'une connexion Ethernet active au réseau.
Routeur haut débit universel Cisco uBR10012 – Guide de démarrage rapide
48
Connexion du port de console et du port auxiliaire sur le module PRE
Broche 3
Broche 6
un câble croisé
Figure 25).
C IS C O
10 00 0
Port de console Port auxiliaire
C IS C O
10 00 0
Câble croisé vers le
connecteur DB9 ou DB25
OL-26731-01
