Fixation des supports de montage

Le routeur Cisco uBR10012 est livré avec quatre supports de montage qui peuvent être fixés à l'avant ou
à l'arrière du châssis. Les supports peuvent être montés au même niveau que le bord du châssis ou décalés
afin de permettre un montage décalé dans le bâti.
Remarque Pour les bâtis 23 pouces, commandez des supports de montage en option auprès de fournisseurs tiers.
Pour fixer les supports de montage :
Déterminez si vous allez monter le châssis avec l'avant ou l'arrière dirigé vers l'avant.
Étape 1
Choisissez également si vous allez encastrer le châssis ou si vous optez pour le montage décalé. En
Étape 2
général, le montage encastré est choisi pour la plupart des bâtis d'équipement, à l'exception des bâtis
Telco qui nécessitent un montage décalé.
Fixez le support de montage le plus grand sur la partie supérieure du châssis, et le plus petit sur la partie
Étape 3
inférieure, en vous servant des vis fournies avec les supports.
La Figure 9
l'avant.
La Figure 10
l'avant. Elle montre également comment fixer les supports pour le montage décalé du châssis, avec la
face avant dirigée vers l'avant.
Vous devez utiliser trois vis pour installer chaque support de grande taille et deux vis pour ceux de petite
Remarque
taille.

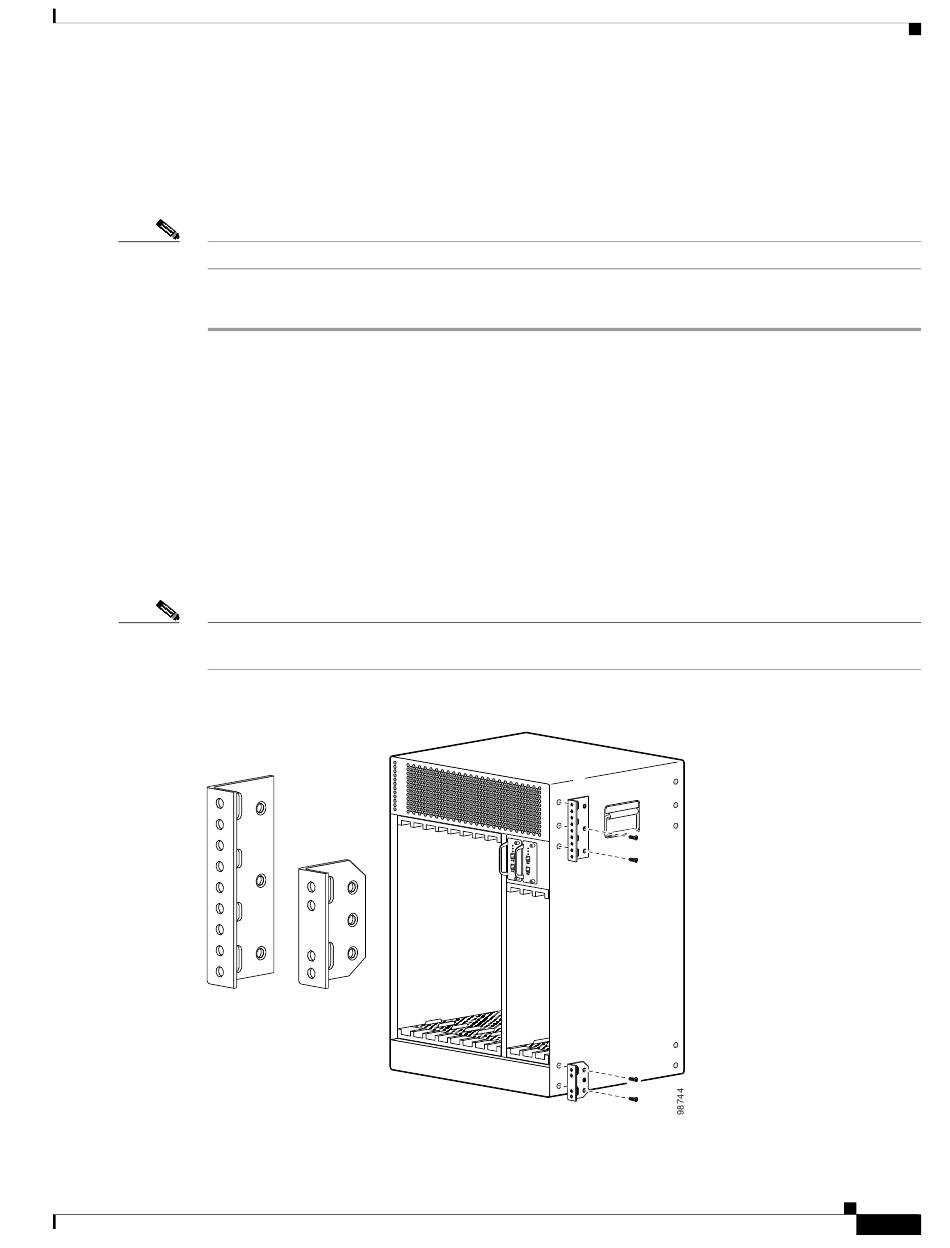

Figure 9
OL-26731-01
illustre la fixation des supports pour encastrer le châssis, avec la face arrière dirigée vers
montre comment fixer les supports pour encastrer le châssis avec la face avant dirigée vers
Installation des supports de montage - Arrière du montage encastré
Montage encastré - Arrière
