3.3

Einstellen der Antriebsregler Adresse

Ein Antriebsregler wird in einem Feldbus eindeutig durch seine jeweilige Adresse
identifiziert. Die Adresse eines Antriebsreglers, für den Betrieb an einem Profibus-
Netzwerk, sollte zwischen 0 und 125 eingestellt werden.
Allgemeine Hinweise zur Adressierung:
▪ Die Adressen 0 sind im Allgemeinen Diagnosewerkzeugen, wie z. B. Pro-
grammiergeräten, vorbehalten.
▪ Die Adressen der Master-Stationen sollten mit den niedrigsten Adressen be-
ginnen. Somit hat ein einzelner Master die Adresse 1, weitere Master dann die
Adresse 2, 3 usw. In einem Profibus-Netzwerk mit einem Master verbleiben
dann max. 124 freie Slave-Stationen.
▪ Die Adresse 126 ist in aller Regel als Auslieferungsadresse (default Wert) für
Stationen gedacht, deren Adresse über den Feldbus (SSA-Service) eingestellt
werden kann.
▪ Die Adresse 127 ist reserviert für Adressierungen an Alle, bzw. an Gruppen
(broadcast) und kann somit nicht an einer Station eingestellt werden.
▪ Repeater, Koppler und LWL-Konverter übertragen ihre Telegramme transpa-
rent von Segment zu Segment, daher brauchen sie keine eigene Adresse.
Die jeweils gültige Antriebsregler-Adresse entspricht der Binärzahl, die sich aus
der Stellung der beiden Drehschalter Switch 1 (DS1) und Switch 2 (DS2) ergeben.
Im Auslieferungszustand sind beide Drehschalter auf den Wert 0 voreingestellt. In
diesem Zustand kann die Adressierung über den Parameter Feldbusadresse
(6.060) vorgenommen werden. Mittels der Parameter Feldbusbaudrate (6.061) und
Bus Timeout (6.062) können weitere Einstellungen vorgenommen werden.

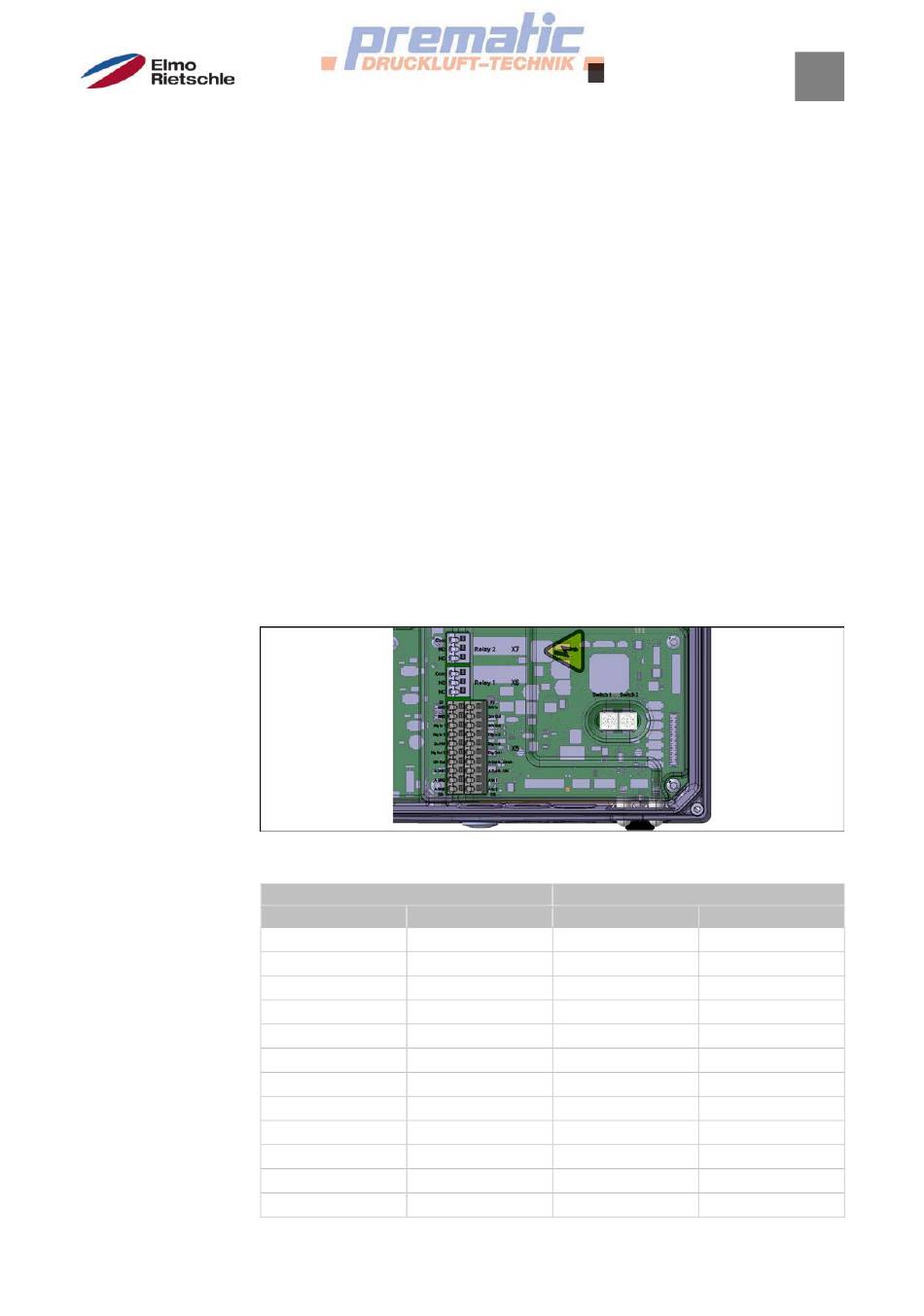

Switch 1 (DS1) und Switch 2 (DS2) zur Einstellung der Hardware-Feldbusadresse
Einstellung Feldbusadresse mit den Drehschaltern DS1 und DS2
Adresse
DEZIMAL
0
1
2
3
4
5
6
7
8
9
10
11
Feldbus Profibus Feldbus Profibus
HEX DS1
0
1
2
3
4
5
6
7
8
9
a
b
13 / 34
Tel. 071 918 60 60, Mail: v-g@prematic.ch
Einstellungen
DS2
0 0
1 0
2 0
3 0
4 0
5 0
6 0
7 0
8 0
9 0
a 0
b 0
07.2014 · 610.00260.01.010
