Installatievoorschriften voor kamersensor CANbus LCD
VOORZICHTIG: Beschadiging van de
printkaart door verkeerde aansluiting!
De processoren worden beschadigd, wan-
neer 12 V op de CAN-BUS wordt aangeslo-
ten.
B Controleer of de vier kabels volgens (
Afbeelding 50) zijn aangesloten op con-
tacten.
OPMERKING: De kamersensor wordt nor-
maliter als laatste op de CANbus geplaatst
en moet daarom zijn afgesloten. De afslui-
ting wordt ingesteld conform (Afbeelding
51).
Zie het installatiehandboek van de verwar-
mingspomp voor een functiebeschrijving
en instellingen in de regelcentrale.
Eisen aan montageplek:
• Zo mogelijk binnenmuur zonder tocht of warmtestra-
ling.
• Ongehinderde circulatie van de kamerlucht onder de
kamersensor (het gearceerde oppervlak op de afbeel-
ding 49 moet vrijgehouden worden).
0,3 m
T5
0,3 m

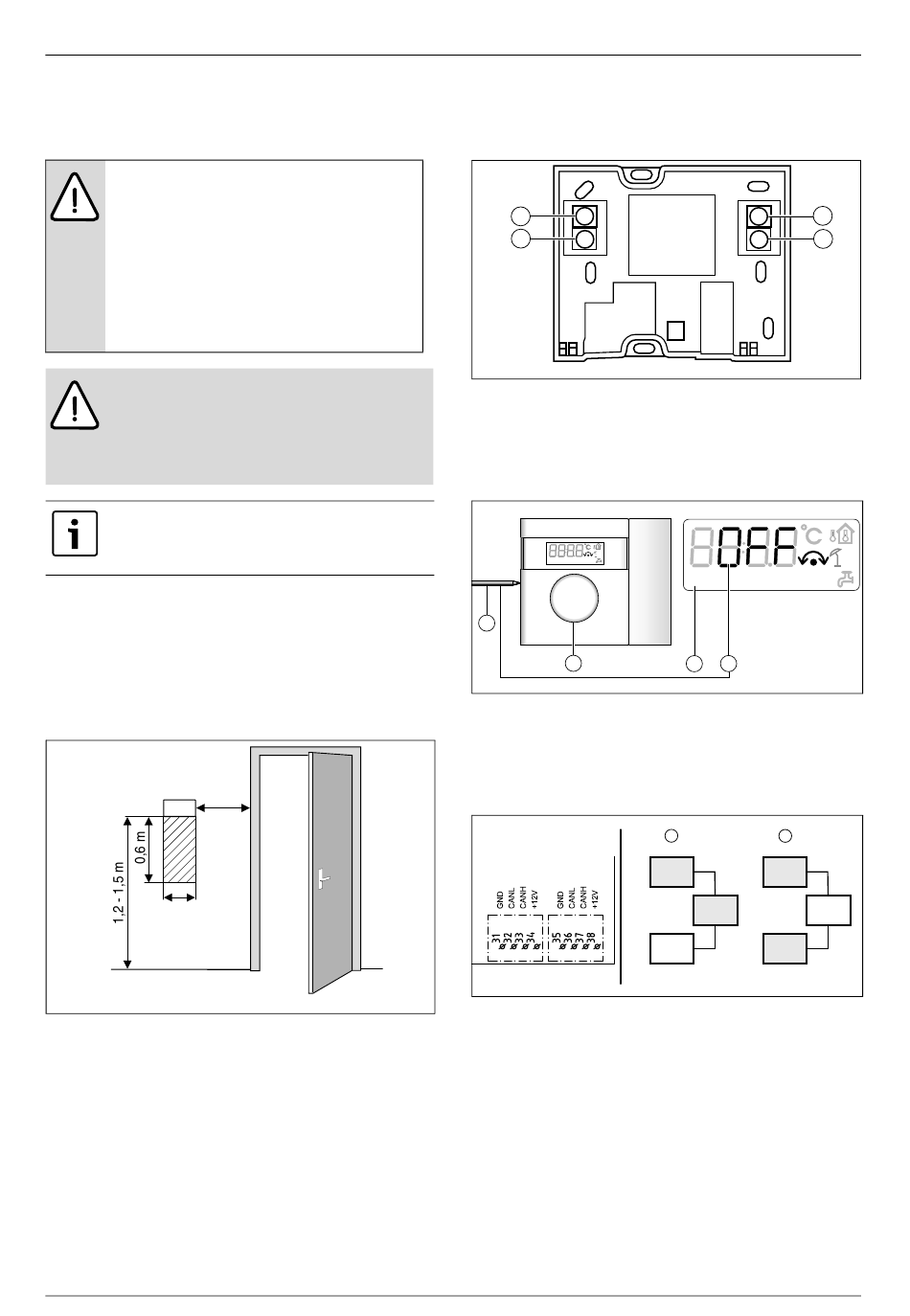

Fig. 49 Aanbevolen plek om de kamersensor te monteren
B Sluit de kamersensor zorgvuldig op de juiste wijze aan
zodat +12V, CANH, CANL en GND volgens (Afbeelding
50) worden aangesloten op de corresponderende
aansluitingen ([31-34] of [35-38]) op de printplaat
(Afbeelding 52). Zie het bedradingsschema. Externe
aansluitingen in het installatiehandboek van de ver-
warmingspomp. Zie het installatiehandboek van de
verwarmingspomp voor een beschrijving van kamer-
sensor CANbus LCD.
6 720 648 080 (2011/03)
Installatievoorschriften voor kamersensor CANbus LCD
Bild 50 Aansluitingen
1
2
3
4
1
Bild 51 Afsluiting CANbus LCD
1
2
3
4
Bild 52
6 720 614 366-34.1I
Afsluitinstellingen worden gebruikt om het begin en eind
van een CANbus-lus te markeren. Zorg ervoor dat alle
platen zijn afgesloten en dat alle andere schakelaars in
tegengestelde positie staan.
4
3
CANH
CANL
+12V
GND
12 3 4 5 6 7
2
Druk lichtjes op de microschakelaar
Stel de keuze van circuit/adres in met de kamersensorknop
Zie het LCD display voor de keuze van circuit/adres
Druk om de afsluiting voor de CANbus aan/uit te zetten
A
ON
T5
Afsluiting CANbus LCD
1
2
6 720 648 080-01.1I
12 3 4 5 6 7
3
4
6 720 648 080-06.1I
B
OFF
T5
6 720 648 080-07.1I
27
