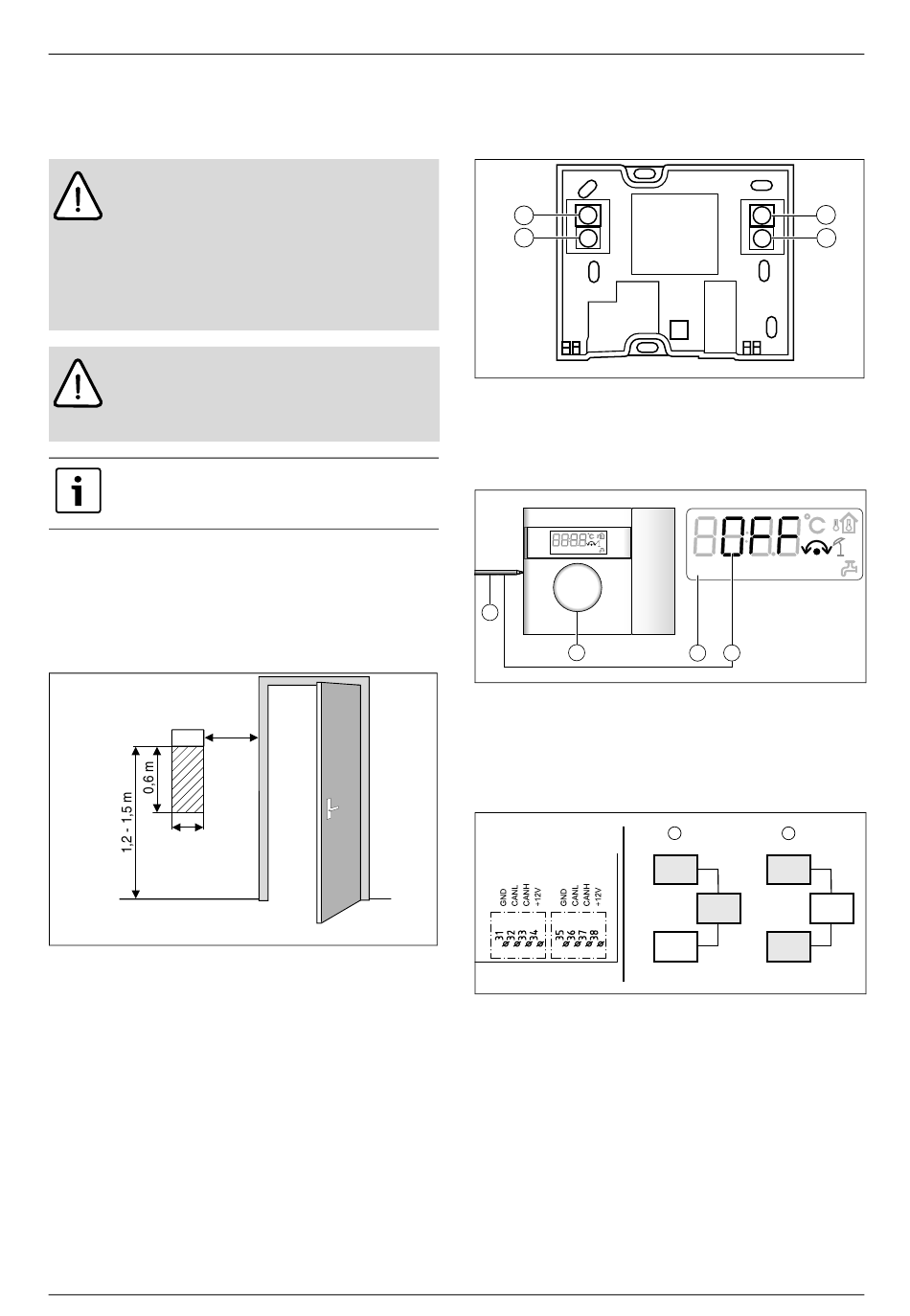

2 CANbus LCD-huonelämpötila-anturin asennusohje
HUOMIO: Älä vaihda keskenään 12-V ja CAN-
BUS -liitäntöjä!
Prosessorit tuhoutuvat, jos 12V liitetään
CAN-BUS:iin.
Tarkista, että neljä johdinta on kytketty
koskettimiin asianmukaisesti (katso kuvaa
10).
HUOMAUTUS: Huoneanturi kytketään
tavallisesti viimeiseksi yksiköksi CANväylään
ja sen pitää siksi toimia päätevastuksena.
Terminointi asetetaan kuvan 11 mukaisesti.
Säätökeskuksen toiminta ja asetukset on
kuvattu lämpöpumpun asennusohjeessa.
Asennuspaikan vaatimukset:
• Jos mahdollista sisäseinä, jossa ei esiinnyt vetoa eikä läm-
pösäteilyä.
• Huoneilman pitää päästä kiertämään esteettä huoneanturin
alla (kuvan 9 varjostettu alue pitää pitää vapaana).
0,3 m
T5
0,3 m
Kuva 9 Suositeltu asennuspaikka huoneanturille
B Varmista, että kytket huoneanturin oikein niin, että
+12V, CANH, CANL ja GND kuvassa 10 kytketään
vastaaviin liittimiin
(31-34) kortissa. Katso ulkoisten liitäntöjen
kytkentäkaavio lämpöpumpun asennusohjeessa.
CANbus LCD-väylä on kuvattu lämpöpumpun
asennusohjeessa.
6 720 648 080 (2011/03)
CANbus LCD-huonelämpötila-anturin asennusohje
Kuva 10 Liitännät
1 CANH
2 CANL
3 +12V
4 GND
1
Kuva 11 CAN-väylän terminointi
1
Paina mikrokytkintä.
2
Aseta piiri/osoite huonesäätimellä.
3 Tarkista piirin/osoitteen valinta LCD-näytöltä.
4 Aseta CAN-väylän terminointi päälle / pois päältä
painamalla.
6 720 614 366-34.1I
Kuva 12 CAN-väylän terminointi
Terminointiasetuksia käytetään CAN-väylän alun ja lopun
merkitsemiseen.Varmista, että oikea kortti on päätetty ja
kaikki muut katkaisimet ovat vastakkaisessa asennossa.
4
3
12 3 4 5 6 7
2
A
ON T5
1
2
6 720 648 080-01.1I
12 3 4 5 6 7
3 4
6 720 648 080-06.1I
B
OFF T5
6 720 648 080-07.1I
