Mise en service et mise hors service
6.1.1 Contrôle du sens de rotation
6.1.2 Réglage de la plage de travail
Vide fin:
50 Hz: 0,5 à 130 mbar (abs.)
60 Hz: 0,5 à 100 mbar (abs.)
X

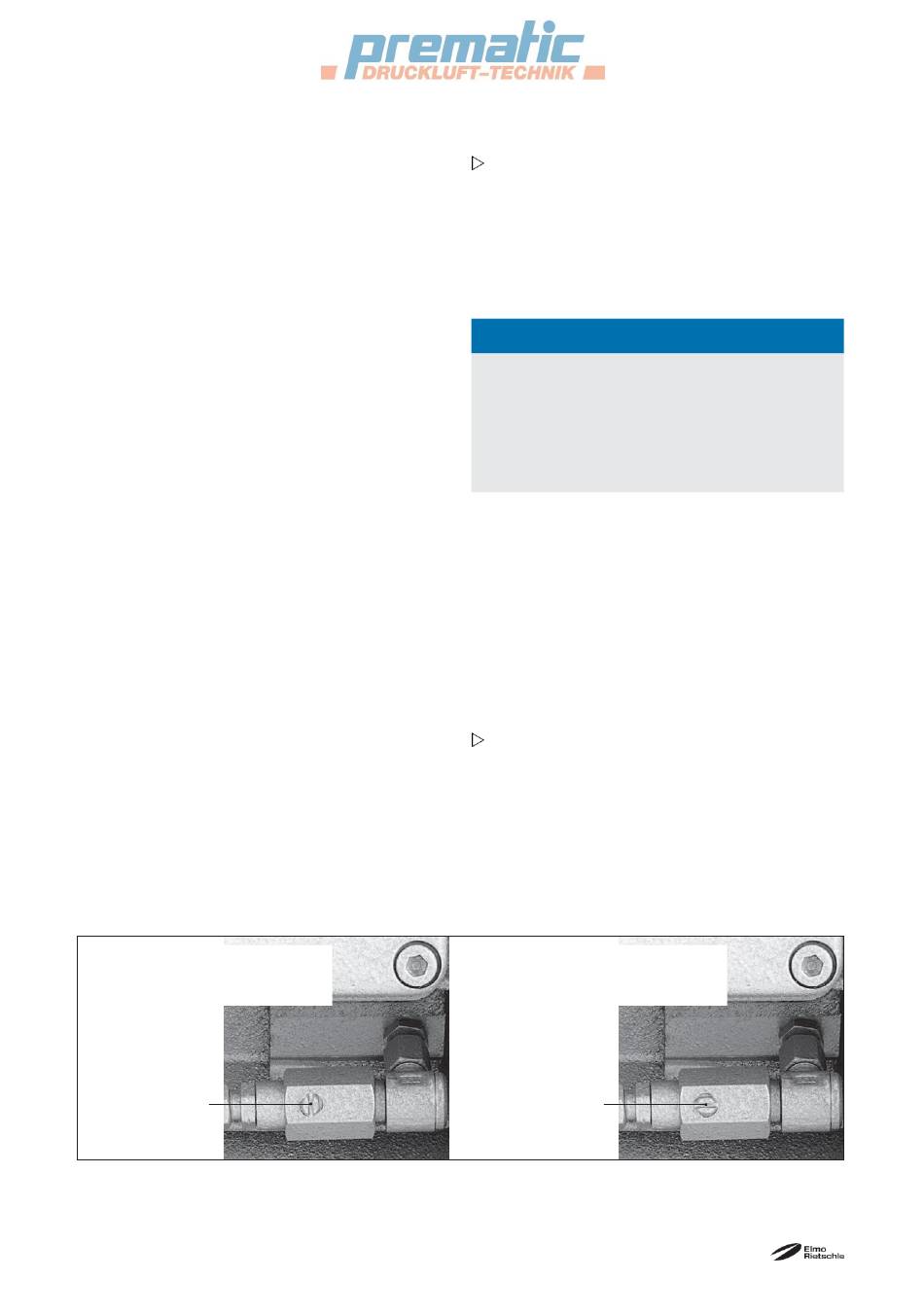

Fig. 4 Variante (09): réglage de la plage de travail
Plot d'ajustage
X
18
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
Le sens de rotation préconisé de l'arbre d'entraî-
nement est indiqué par la flèche d'indication du
sens de rotation (fig. 2/O) située sur la bride du
moteur.
a) Vérifier le sens de rotation du moteur en effec-
tuant un bref démarrage (de max. deux secon-
des). Observer le ventilateur moteur qui doit
tourner dans le sens des aiguilles d'une montre.
AVIS
Mauvais sens de rotation
Faire fonctionner le moteur dans le mauvais sens de
rotation entraîne des dommages sur la machine!
Utiliser un indicateur de champ tournant pour vérifier
le sens de rotation (champ magnétique rotatif à
gauche).
b) Après une éventuelle correction du sens de
rotation du moteur, effectuer un redémarrage et
stopper à nouveau la pompe après environ 2 mi-
nutes pour rajouter l'huile manquante jusqu'au
niveau max. du voyant d'huile (fig. 2/I). Répéter
cette opération de rajout d'huile à l'orifice de
remplissage (fig. 2/H) jusqu'au remplissage total
des conduites d'huile. Il ne faut pas ouvrir l'ori-
fice de remplissage sur une pompe en fonction-
nement.
Variante (09):
La plage de travail peut se régler par le plot
d'ajustage (fig. 2/X, 4/X).
Vide grossier:
50 Hz: 10 à 500 mbar (abs.)
60 Hz: 10 à 400 mbar (abs.)
X
