6.2

Collegamenti elettrici

Prevedere sulla rete di alimentazione un interruttore o un sezionatore onnipolare con distanza di
apertura dei contatti uguale o superiore a 3 mm; posizionare il sezionatore in posizione OFF, e
scollegare le eventuali batterie tampone, prima di eseguire l'installazione e le periodiche operazioni
di manutenzione.
Verificare che a monte dell'impianto elettrico vi sia un interruttore differenziale con soglia di 0,03 A
ed una protezione di sovracorrente adeguati nell'osservanza della Buona Tecnica ed in ottemperanza
alle norme vigenti.
Per l'alimentazione, utilizzare un cavo elettrico tipo H07RN-F 3G1,5 e collegarlo ai morsetti L
(marrone), N (blu),
Sguainare il cavo di alimentazione solamente in corrispondenza del morsetto (vedi fig. 1-2) e
bloccarlo mediante l'apposito fermacavi.

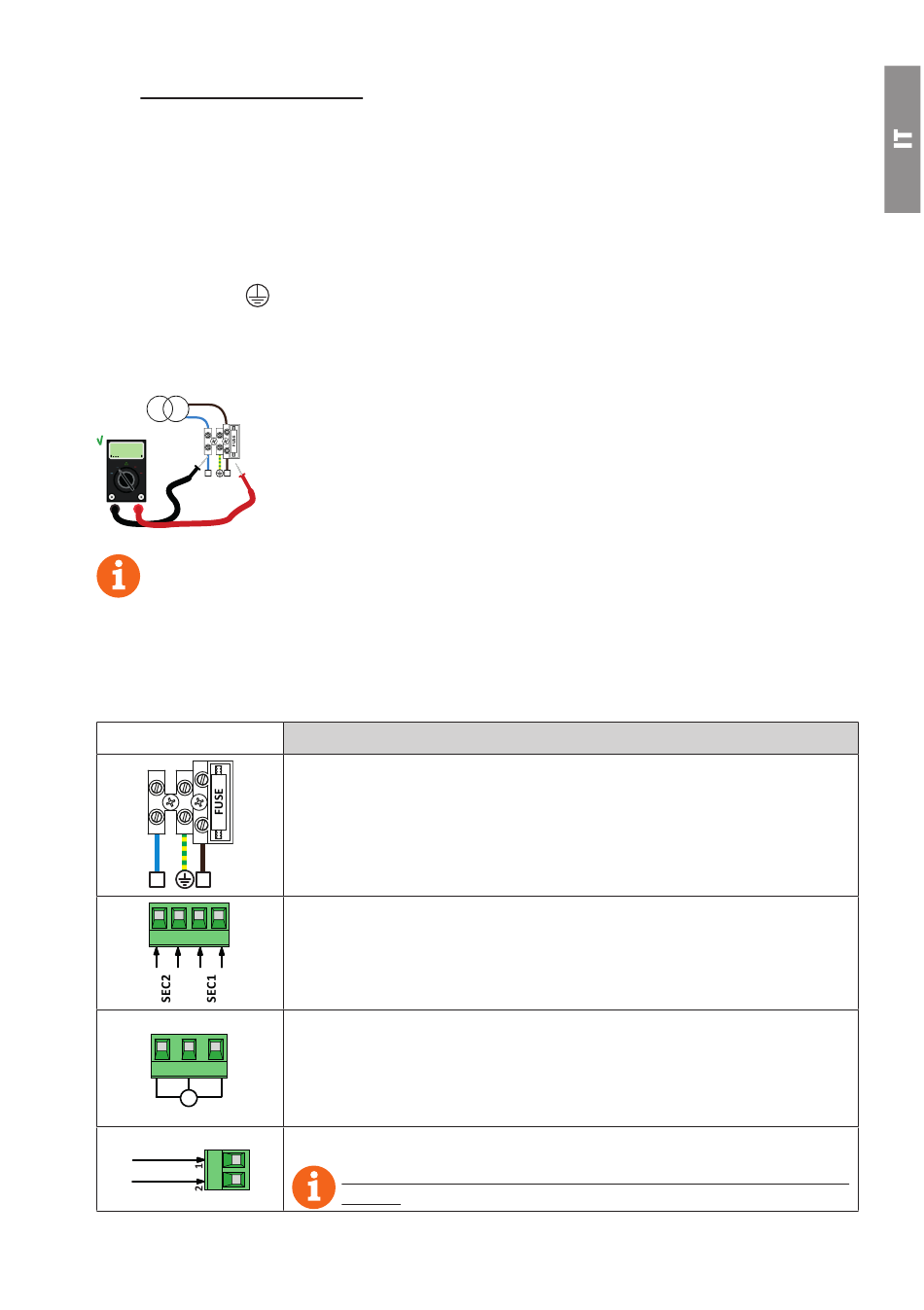

Verificare con un tester la tensione in Volt sul collegamento dell'alimentazione primaria.
TRANSFORMER
Per il perfetto funzionamento delle automazioni Brushless la tensione di
alimentazione di rete primaria deve essere di:
- 230Vac ±10% per centrale CTRL.
220÷230
- 115Vac ±10% per centrale CTRL/115.
V A
N L
V A
Se la tensione rilevata non soddisfa i dati sopra indicati o non è stabile,
+
-COM
l'automazione potrebbe lavorare in modo NON efficiente.
I collegamenti alla rete di distribuzione elettrica e ad eventuali altri conduttori a bassa tensione,
nel tratto esterno al quadro elettrico, devono avvenire su percorso indipendente e separata dai
collegamenti ai dispositivi di comando e sicurezza (SELV = Safety Extra Low Voltage).
Accertarsi che i conduttori dell'alimentazione di rete e i conduttori degli accessori (24 V) siano
separati.
I cavi devono essere in doppio isolamento, sguainarli in prossimità dei relativi morsetti di collegamento
e bloccarli mediante fascette non di nostra fornitura.
N L
3 4 5 6
X-Y-Z
Y
7 8 9
M
X Z
BATTERY (+)
BATTERY (-)
(giallo/verde), presenti all'interno del contenitore della centrale di comando.
DESCRIZIONE
Collegamento all'alimentazione di rete:
- 230Vac ±10% per centrale CTRL.
- 115Vac ±10% per centrale CTRL/115.
Fusibile 5x20 T1A.
Fusibile 5x20 T2A (alimentazione di rete 115 Vac).
Ingresso secondario 26 Vac del trasformatore per alimentazione motore (SEC1) e per
alimentazione logica e periferiche 19 Vac (SEC2).
NOTA: Il cablaggio è realizzato di fabbrica da ROGER TECHNOLOGY.
Collegamento al motore ROGER brushless.
NOTA: Il cablaggio è realizzato di fabbrica da ROGER TECHNOLOGY.
Attenzione! Se i fili del motore si scollegano dalla morsettiera, dopo averli ricollegati
effettuare un apprendimento della corsa, vedi capitolo 11.
Collegamento al kit batterie BI/BAT/KIT (vedi fig. 18-19)
Per ulteriori informazioni fare riferimento alle istruzioni B71/BCHP oppure
BI/BCHP.
