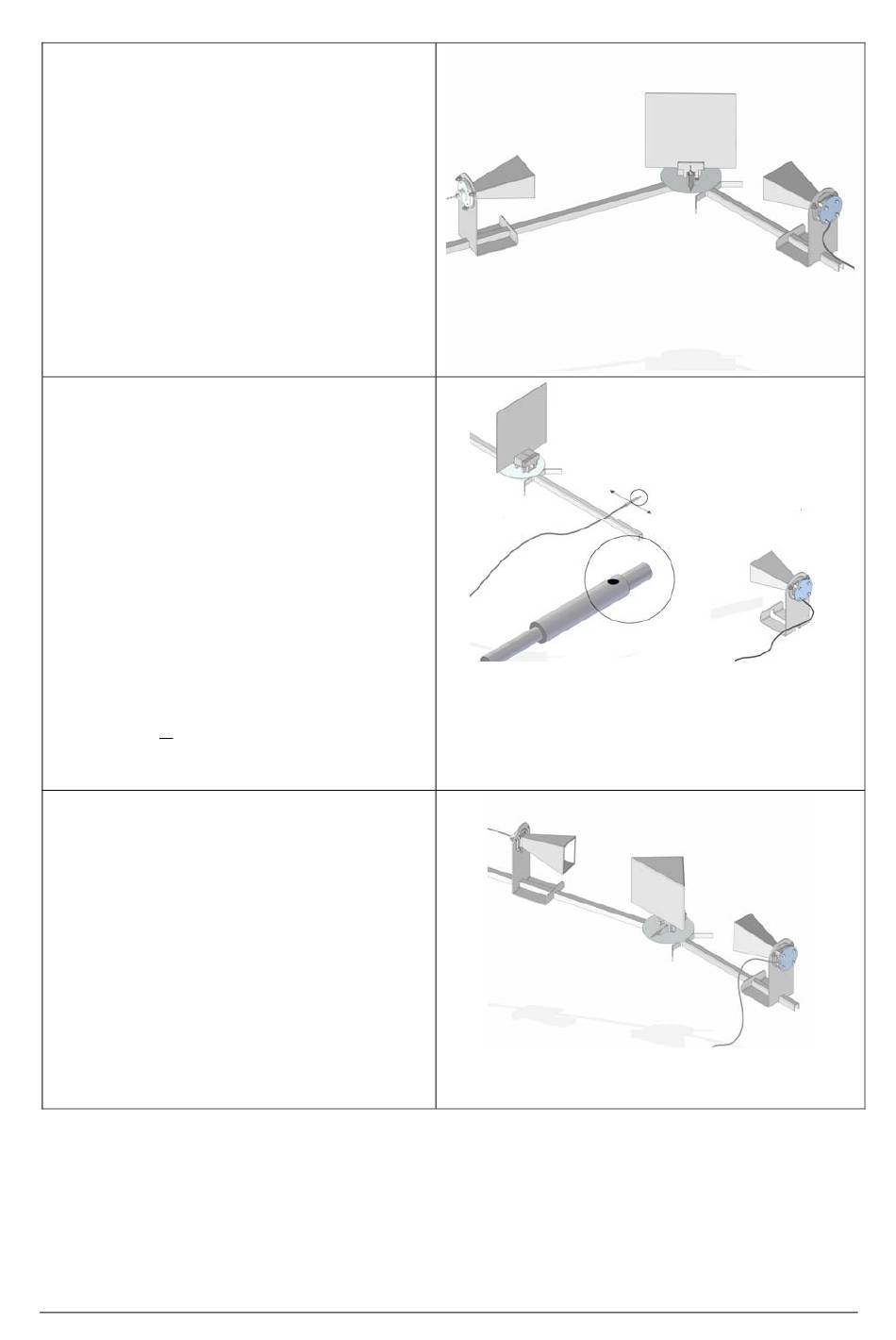

6.4 Riflessione
•
Effettuare una regolazione di base (5.1).
•
Regolare la piastra del riflettore con un angolo
di ca. 30°, 40°, 50°, 60° mediante la guida del
puntatore; il puntatore è rivolto verso la
perpendicolare incidente.
•
Modificare l'angolo della guida lunga, fino ad
ottenere la ricezione massima.
•
Misurare l'angolo lontano dalla perpendicolare
(freccia).
Conclusione: i conduttori elettrici riflettono le
microonde. La legge sulla riflessione è confermata.
6.5 Onda stazionaria, determinazione della
lunghezza d'onda
•
Disporre trasmettitore e piastra del riflettore
ad una distanza di circa 50 cm l'uno dall'altro
(angolo di incidenza 0°).
L'onda inviata e l'onda riflessa si sovrappongono
formando un'onda stazionaria.
•
Con la sonda a microonde (21) (il segno sulla
punta della sonda indica verso l'alto) calcolare
la distanza a tra due punti minimi adiacenti
(nodi) o punti massimi (ventri) (pari a metà
lunghezza d'onda).
Tramite la lunghezza d'onda λcalcolare la
•
frequenza f = c/λ della microonda.
λ
≈
Risultato: a = 1,6 cm,
2
6.6 Rifrazione
•
Effettuare una regolazione di base (5.1).
•
Inserire la piastra di supporto per prisma (12)
nel lato opposto rispetto alla freccia.
•
Collocare il prisma (13) sulla piastra di
supporto e allineare.
•
Ruotare in direzione assiale la guida lunga,
fino ad ottenere la ricezione massima.
Conclusione: le microonde
paraffina. Durante il passaggio dell'onda dall'aria
alla paraffina e dalla paraffina all'aria si può
notare la variazione di velocità e direzione di
propagazione (rifrazione).
≈
f 9,4 GHz
attraversano la
