Mode d'emploi | Régulateur de puissance pour régulation de système booster au CO
Condenseur/refroidisseur à gaz
Principe
Le condenseur dans un système au CO
appelé un refroidisseur à gaz. Contrairement à ce qui se produit dans
un système de HFC, le sous-refroidissement n'est pas contrôlé par
un condenseur, mais par la vanne de haute pression Vhp.
La commande du refroidisseur à gaz doit réguler la température
dans le refoulement du refroidisseur à gaz, de sorte qu'il présente
la valeur la plus basse possible et que la consommation d'énergie
des ventilateurs soit minimale. Toutefois, elle ne doit pas être trop
basse pour empêcher que la pression du réservoir ne soit maintenue.

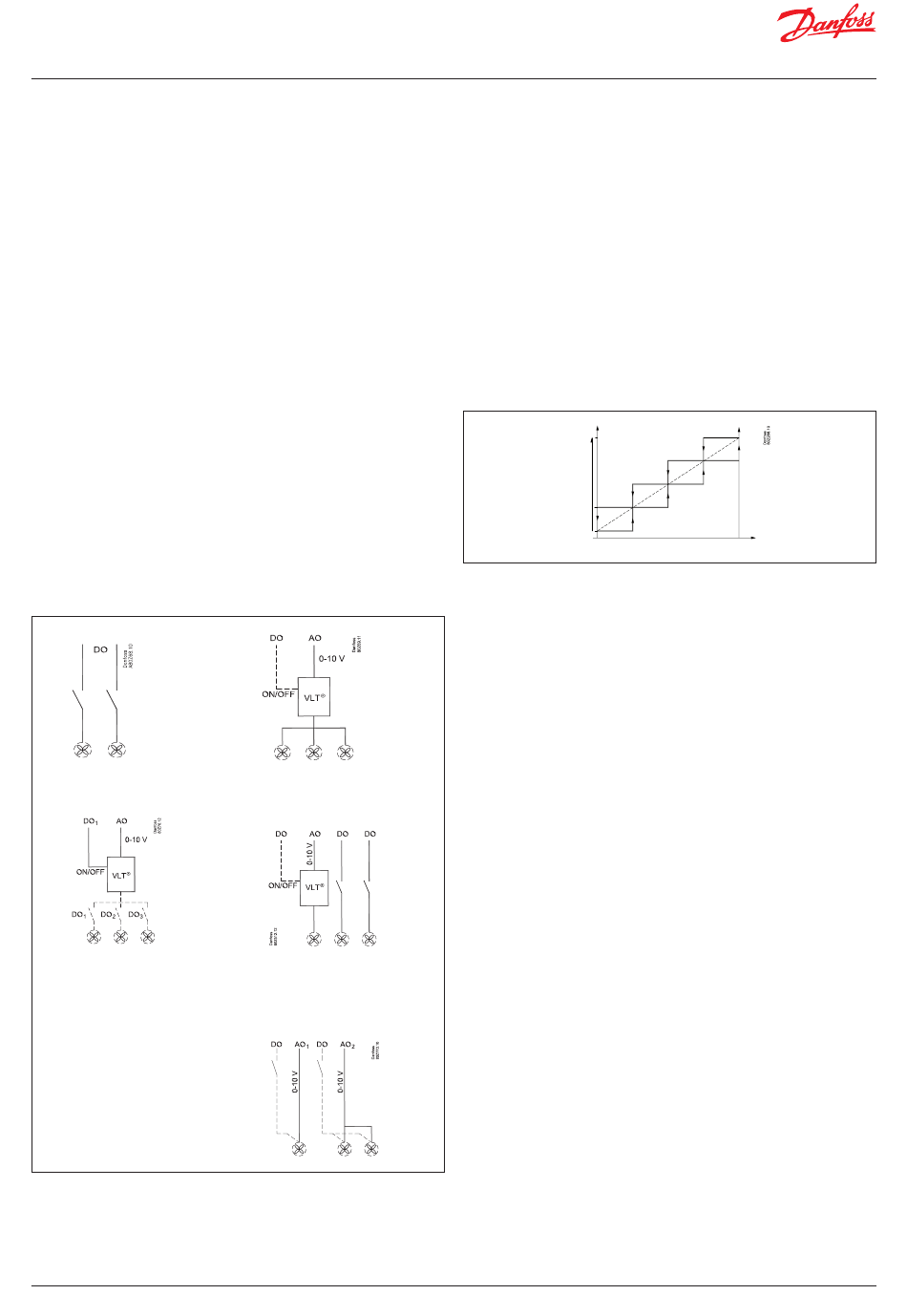

La régulation de la puissance du condenseur (refroidisseur à gaz)
peut être effectuée via la régulation par étape ou la régulation
de la vitesse des ventilateurs.
• Moteurs EC
Un signal de sortie analogique est utilisé ici. Elle contrôle
les ventilateurs de 0 à la puissance maximale.
• Régulation pas-à-pas
Le régulateur peut contrôler jusqu'à 8 étages de condenseur
enclenchés et coupés de manière séquentielle.
• Régulation de la vitesse
La tension de sortie analogique est connectée à un régulateur de
vitesse. Tous les ventilateurs sont alors régulés de 0 à la puissance
max. Si un signal ON/OFF est nécessaire, il peut être obtenu via
une sortie relais. Une régulation peut être effectuée selon l'un
des principes suivants :
– tous les ventilateurs tournent à la même vitesse
– seul le nombre nécessaire de ventilateurs est enclenché.
• Combinaison de la régulation de vitesse et de la régulation d'étages.
Exemple :
Régulation pas-à-pas
Régulation de la vitesse
et régulation des étapes
Régulation de la vitesse
des 2 groupes.
Le groupe 1 doit avoir
le même nombre ou
moins que le groupe 2
102 | BC245386497365fr-000502
transcritique est également
2
Régulation de la vitesse
Régulation de la vitesse
sur le premier ventilateur.
Régulation d'étages
sur les autres.
transcritique AK-PC 782A
2
Régulation de la puissance du condenseur
La puissance d'enclenchement du condenseur est régulée par la
valeur réelle de la pression du condenseur et dépend de si la pression
augmente ou baisse. La régulation est effectuée par un régulateur
PI qui peut toutefois être changé en régulateur P si la configuration
des installations l'exige.
Régulation PI
Le régulateur enclenche la puissance de sorte que l'écart entre
la pression de condensation réelle et la valeur de référence soit
aussi réduit que possible.
Régulation P
Le régulateur enclenche la puissance qui dépend de l'écart entre
la pression de condensation réelle et la valeur de référence.
La bande proportionnelle Xp indique l'écart.
Les réglages sont effectués en utilisant un facteur d'amplification Kp,
Xp = 100/Kp.
°C
Xp
Réf. Pc
0 %
Sélection de la sonde régulation
Le distributeur de puissance peut réguler soit à partir d'une sonde
de température, Sgc, placée sur la sortie du refroidisseur à gaz,
soit en se basant sur une température moyenne, S7.
Sonde de régul. de la puissance = Sgc/S7
Si la sonde de régulation est sélectionnée pour la température
moyenne S7, alors Pc est toujours utilisée en tant que fonction
de sécurité pour la pression élevée du condenseur et garantit
par conséquent la coupure de la puissance du compresseur
lorsque la pression du condenseur est trop élevée.
Gestion des erreurs de sonde sur Sgc et S7 :
En cas d'erreur de la sonde, les ventilateurs passent en fonctionnement
d'urgence. Les ventilateurs sont alors contrôlés en fonction de
la puissance du compresseur et du Sc3, s'il est installé.
Référence pour la pression de condensation
La référence pour la régulation peut être définie de deux façons :
une référence fixe ou une référence qui varie en fonction
de la température extérieure.
Référence fixe
La référence de la pression de condensation est établie en °C.
Référence flottante (recommandée)
Cette fonction permet à la valeur de référence de pression de
condensation de varier sur une plage définie. La référence varie selon
la température extérieure et la puissance du compresseur connecté.
En combinant une pression de condensation flottante avec des
détendeurs électroniques, il est possible de faire des économies
d'énergie conséquentes. Les détendeurs électroniques permettent
au régulateur de réduire la pression de condensation selon la
température extérieure et de diminuer ainsi la consommation
d'énergie d'environ 2 % pour chaque degré dont la température
peut diminuer.
La température extérieure mesurée est également utilisée par
le régulateur pour optimiser l'algorithme de régulation. La fonction
peut être comparée à une valeur variable Kp, qui est plus élevée
pendant les périodes chaudes et plus basse en périodes froides.
Aucun réglage n'est possible.
50 %
100 % Cond.
Puiss. %
© Danfoss | DCS (vt) | 2020.02
