Après le câblage correct du régulateur électronique, mettre sous tension à 230 V c.a. ; le panneau
d'affichage émet immédiatement un bip et toutes les LED s'allument simultanément pendant
quelques secondes.
En mode froid (mOd=0), le régulateur AK-RC 111 active le compresseur lorsque la température
de la chambre froide dépasse le réglage + le différentiel (r0) ; il désactive le compresseur lorsque la
température de la chambre froide est inférieure au réglage.
Si la fonction Pump-Down est sélectionnée (paramètre AU1/AU2 = 4/-4), voir le chapitre 4.16 pour
consulter les conditions d'activation/désactivation du compresseur.
En mode chaud (mOd=1), le régulateur AK-RC 111 active la sortie de chauffage (sortie COMPR)
lorsque la température de la chambre froide passe en dessous du réglage-différentiel (r0) ; il désactive
la sortie de chaleur (sortie COMPR) lorsque la température de la chambre froide est supérieure au
réglage.
Pour dégivrer, il suffit d'appuyer sur la touche correspondante (cf. section 5.2) pour activer le relais des
éléments. Le dégivrage ne démarre pas lorsque la température sélectionnée pour la fin de dégivrage
(d2) est inférieure à la température relevée par la sonde de l'évaporateur. Le dégivrage se termine
lorsque la température de fin de dégivrage (d2) ou la durée de dégivrage maximale (d3) est atteinte,
ou suite à un arrêt manuel forcé du dégivrage (bouton fin de dégivrage ou entrée digitale).
Définir le paramètre d1=2 pour gérer le dégivrage du chauffage selon une durée, avec régulation de
température. Pendant le dégivrage, la sortie est activée lorsque les températures de l'évaporateur
sont inférieures à d2. Le dégivrage s'arrête au bout du délai d3 (en minutes). Cela permet de faire des
économies d'énergie et de garantir un meilleur dégivrage.
Définir le paramètre d1=1 pour dégivrer en mode inversion de cycle.
Le relais du compresseur et le relais du dégivrage (defrost) restent activés pendant toute la phase
de dégivrage. Pour assurer un contrôle correct du système, l'installateur doit utiliser la sortie de
dégivrage : cela doit permettre l'ouverture de l'électrovanne d'inversion de cycle et la fermeture de
l'électrovanne de liquide. Pour les systèmes à capillaire (sans vanne thermostatique), il suffit de réguler
l'électrovanne d'inversion de cycle via le régulateur du relais de dégivrage.
La fonction pump-down est activée lorsque le paramètre AU1/AU2 = 4 /-4.
Connecter le pressostat pump-down sur l'entrée digitale configurée comme pump-down (In1 ou
In2 = 4 /-4). Le compresseur est directement régulé par le pressostat. Connecter l'électrovanne de
l'évaporateur au relais AUX1 (ou AUX2). Le thermostat régule directement l'électrovanne.
Lorsque le paramètre PA est défini sur une valeur non nulle, la fonction de protection est activée. Pour
les différentes protections, voir le paramètre P1.
Lorsque PA est défini, la protection commence après deux minutes d'inactivité. L'écran indique 000.
Avec les flèches vers le haut/vers le bas, modifier le numéro et confirmer avec la touche Paramétrage.
Utiliser le numéro universel 100 si vous avez oublié le mot de passe.

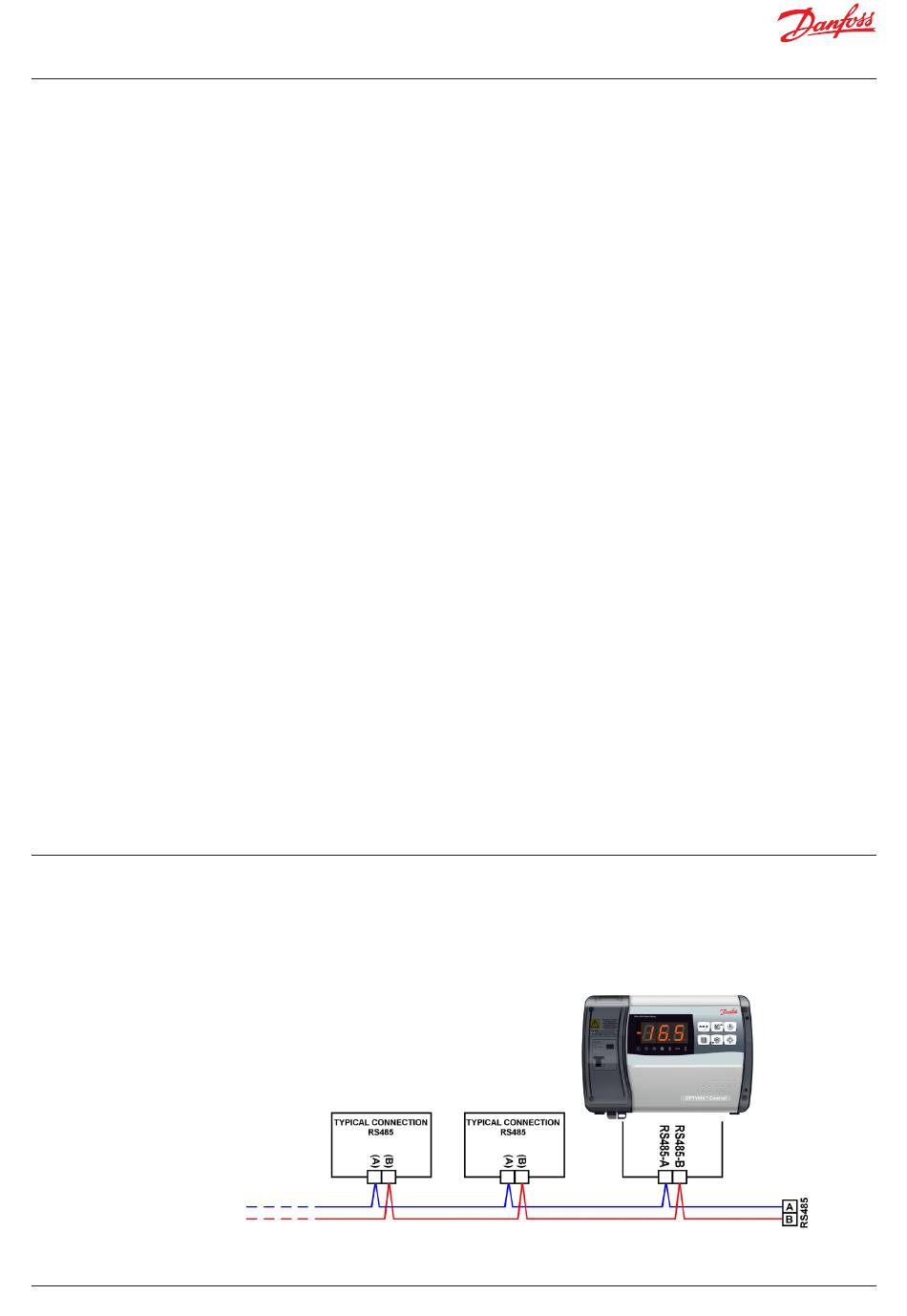

Pour les connexions RS-485 avec le protocole Modbus-RTU, suivre le schéma ci-dessous.
AK-RC 111
