Guide d'utilisation | Optyma™ control AK-RC 111 monophasé

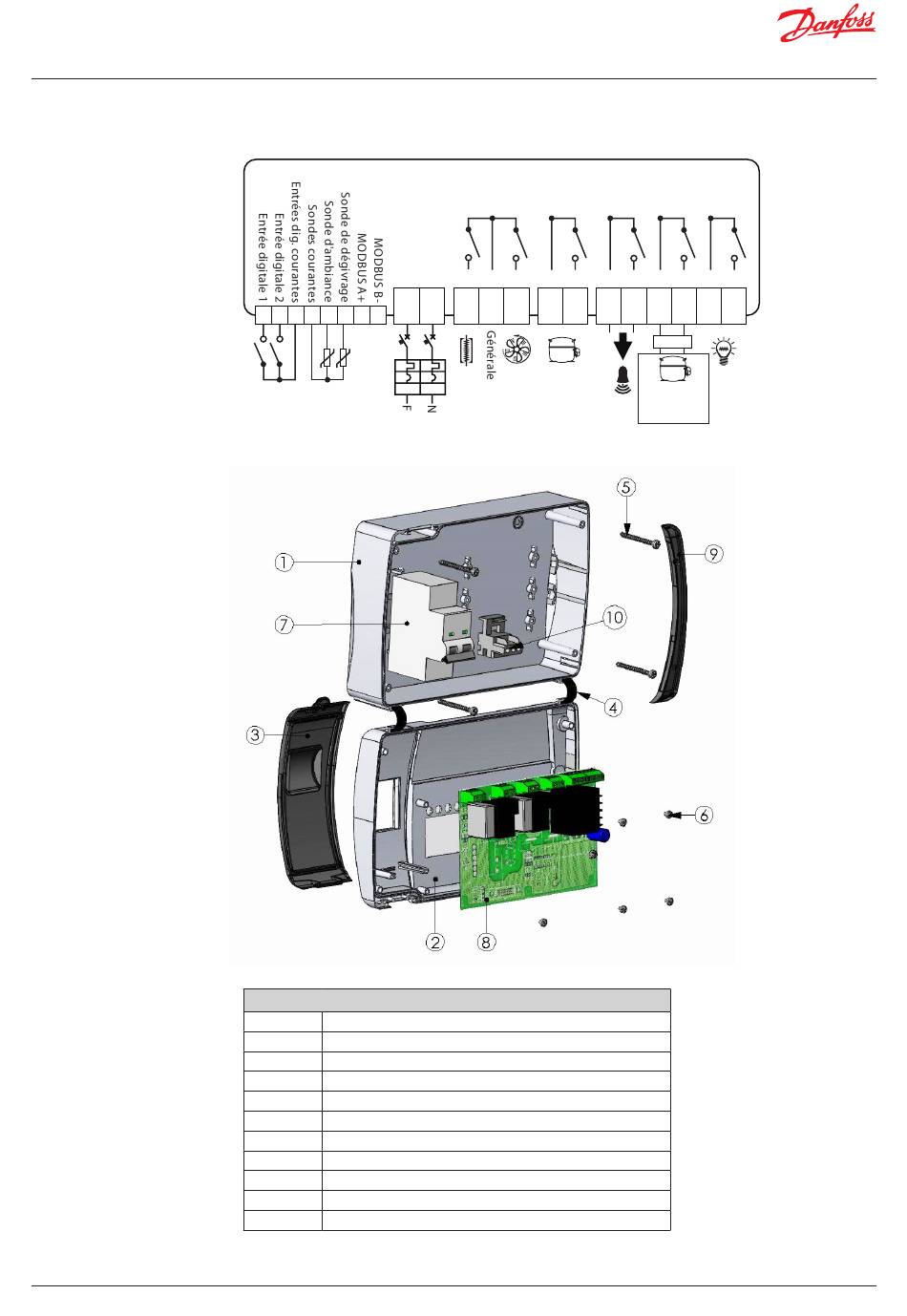

7.0 Annexes

7.1 Schéma de câblage
AK-RC 111
7.2 Liste de pièces
14 | BC309238530328fr-000101
Alimentation
électrique
230 V AC Defrost Venti. Compr.
9 10 11 12 13 14 15 16 17 20 21 18 19
1 2 3 4 5 6 7 8
/d /d
Réf. Description
1. Arrière coffret dans Abs
2. Avant coffret dans Abs
3. Couvercle avant en polycarbonate transparent
4. Articulation ouverture avant coffret
5. Vis de fermeture coffret
6. Vis de fixation de la carte
7. Coupure/disjoncteur magnétothermique
8. Carte CPU
9. Couvercle vissé en polycarbonate
10. Borne pour les raccordements à la terre
Aux1/All.
Touche
Aux2 Éclairage
activation
Groupe de
condensation
Tableau
électrique
