User Guide | Régulateur de capacité, AK-PC 651
Condenseur
Régulation de ventilateurs

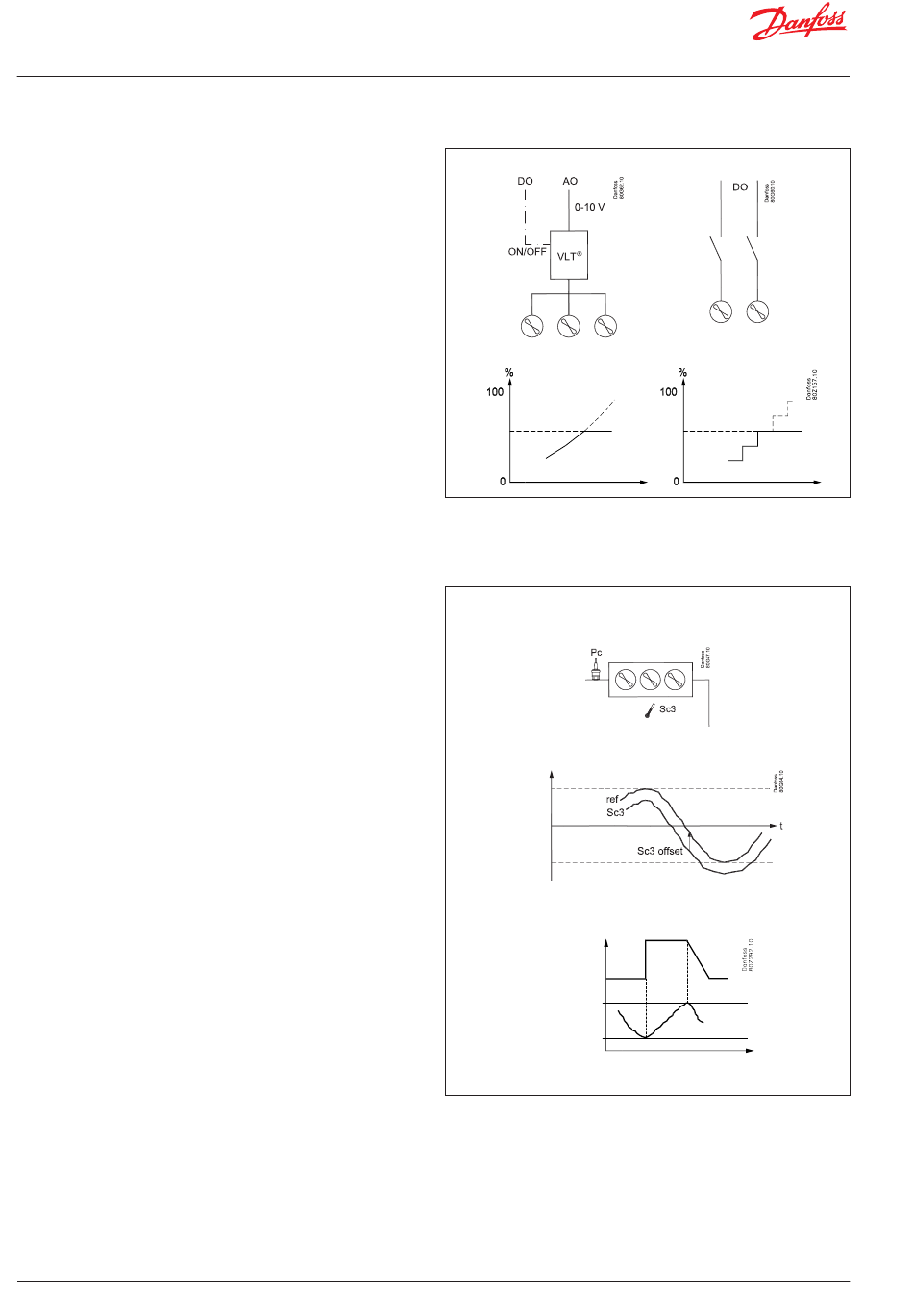

Les ventilateurs peuvent être régulés de manière incrémentielle à
l'aide des relais du régulateur ou leur vitesse peut être régulée via
la sortie analogique du régulateur.
La régulation de vitesse peut se faire par un variateur de fré-
quence.
Si les ventilateurs comportent des moteurs EC, le signal 0-10 V
peut être utilisé directement.
Commande pas-à-pas et de vitesse simultanées. (Signaux paral-
lèles coordonnés.) Cette fonction est principalement utilisée pour
commander un variateur de fréquence mais si ce dernier subit
une défaillance, un câblage externe commute sur la commande
pas-à-pas.
En régime de nuit, le niveau sonore des ventilateurs peut être res-
treint. Pour cela, limiter la capacité enclenchée.
Pour la régulation de la vitesse, garder un nombre de tours bas.
Sauter l'étape d'enclenchement pour l'activation pas-à-pas.
La limitation est contournée si les fonctions de sécurité Sd max. et
Pc max. se mettent en marche.
Régulation
La régulation s'appuie sur un signal en provenance du transmet-
teur de pression Pc ou d'un capteur de température du fluide S7.
Le signal est comparé à la référence de régulation.
La référence de régulation peut provenir d'une ou plusieurs des
fonctions suivantes :
• Référence fixe
• Référence variable, suivant la température extérieure. Lorsque la
température extérieure chute, la référence baisse d'une quantité
correspondante.
Cette référence variable nécessite l'installation d'un capteur
de température extérieure Sc3. Le capteur doit être positionné
de manière à enregistrer la bonne température extérieure. En
d'autres termes, il doit être protégé de la lumière directe du
soleil et situé près de la voie aérienne du condenseur.
Pour cette régulation, il faut définir une référence min. et max.
afin que le processus de régulation reste dans les limites don-
nées.
• Augmenter la référence pour la récupération de chaleur.
Ici, la référence est augmentée jusqu'à une valeur fixe dès qu'un
signal est reçu à l'entrée digitale. La valeur de la référence peut
être supérieure à la référence max. définie.
Lorsque la température de la récupération de chaleur a été
atteinte et que le signal digital disparaît, la référence chute de
nouveau même si cela ne se produit que pendant quelques
minutes afin de prévenir les changements brusques au niveau
de la référence.
Température du fluide
En cas de régulation d'une température de fluide, le capteur de
régulation doit être réglé sur S7. Ce capteur de température doit
être situé dans le fluide à contrôler.
Le transmetteur de pression Pc doit aussi être installé. Il sert à la
surveillance de la haute pression.
4 | RS8HA204 |
Max. ref.
Min. ref.
Réf. pour récupération
de chaleur
Séquence de température
pour récupération
de chaleur
© Danfoss | ADAP-KOOL® | 2017.07
