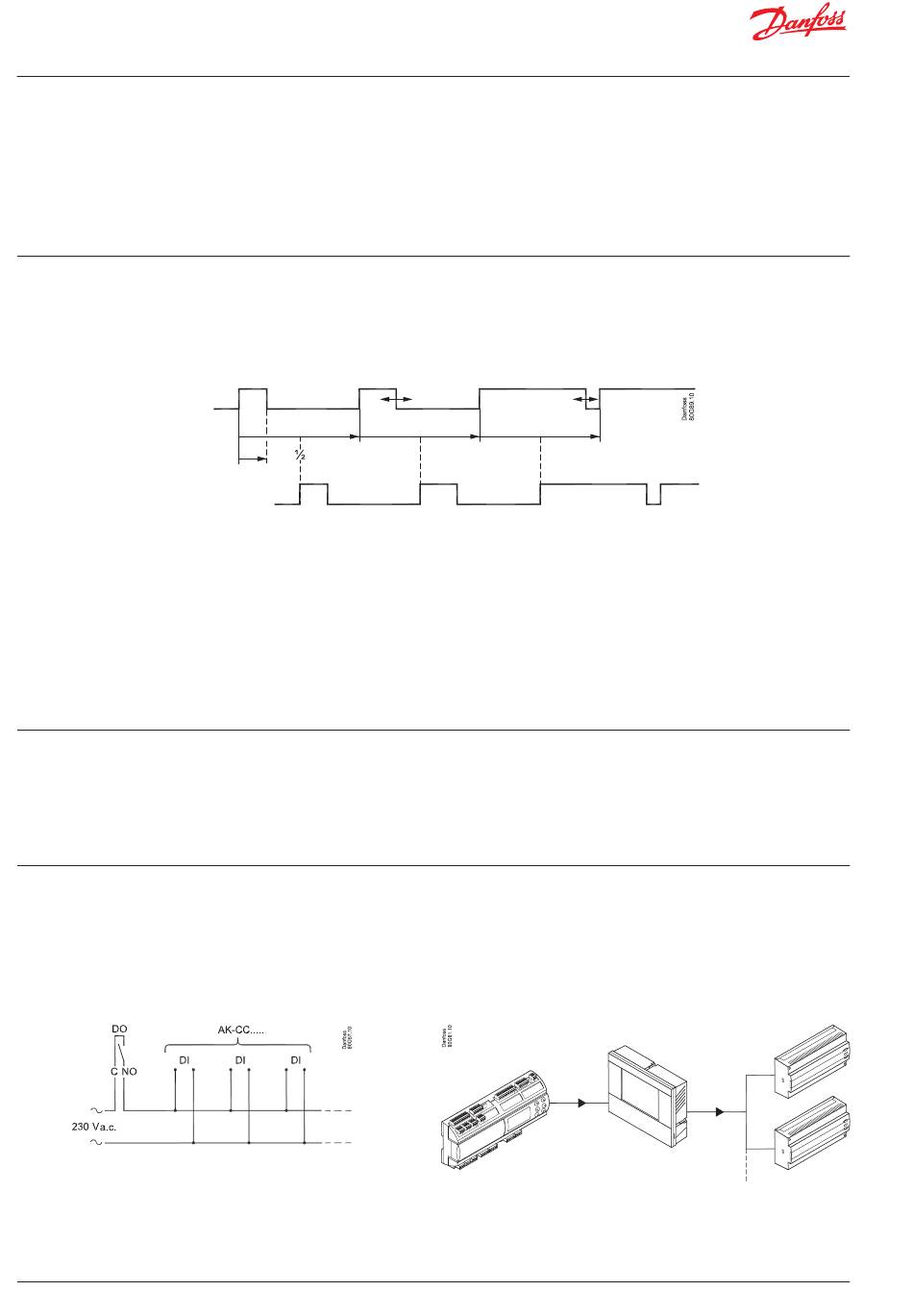

User Guide | Régulateur de capacité, AK-PC 651
Copeland Compresseur stream
Le signal PWM peut aussi servir à réguler un compresseur stream avec une vanne de réduction de puissance. (stream 4) ou un avec
deux réducteurs de puissance (stream 6).
Stream 4: La capacité du compresseur est répartie entre un relais pour 50 % max. et la réduction de puissance pour les 50-100 % restants.
Le réducteur de puissance est connecté à DO5 ou DO6.
Stream 6: La capacité du compresseur est répartie entre un relais pour 33 % max. et la réduction de puissance pour les 33-100 % restants.
Les réducteur de puissance est connecté à DO5 et DO6.
Bitzer CRII Ecoline
CRII 4: Le signal pulse peut aussi servir à réguler un compresseur CRII avec deux vannes de réduction de puissance. (4 cylindre version).
La capacité du compresseur peut être régulée de 10 à 100 % en fonction des impulsions des réductions de puissance. Le signal de
démarrage du compresseur est relié à une sortie relais et les réducteurs de puissance sont connectés aux sorties numériques
5 et 6.
La réduction de puissance 2 suit la
réduction de puissance 1 mais avec
un décalage d'une demi-période.
CRII 6: Le signal pulse peut aussi servir à réguler un compresseur CRII avec trois vannes de réduction de puissance. (6 cylindre version).
Le signal du compresseur est relié à une sortie relais.
Les deux réducteurs de puissance sont reliés aux sorties numériques 5 et 6. Le troisième est relié à une sortie relais.
La capacité du compresseur peut être régulée de 10 à 67 % en fonction des impulsions des réductions de puissance
Le relais est ensuite connecté au troisième réducteur de puissance. Lorsque ce relais est en arret, la capacité est régulée entre 33
et 100 %.
Surveillance Sd
En cas de régulation avec la surveillance Sd de l'un des trois types de compresseur, le régulateur augmente la capacité si la température
se rapproche de la limite Sd. Cela permet un meilleur refroidissement du compresseur réducteur de puissance.
Injection off
Il faut que les vannes de régulation de capacité électroniques soient fermés si tous les compresseurs sont empêchés de départ
et un réenclenchement est bloqué. Les évaporateurs ne se remplissent alors pas de liquide qui risque d'être transféré à un
compresseur lorsque la régulation redémarre. On peut utiliser l'un des relais de la régulation des compresseurs pour cette fonction
ou l'obtenir à l'aide d'une transmission de données.
24 | RS8HA204 |
réducteur de
puissance
1
réducteur de
puissance
2
© Danfoss | ADAP-KOOL® | 2017.07
