User Guide | Régulateur de capacité, AK-PC 651

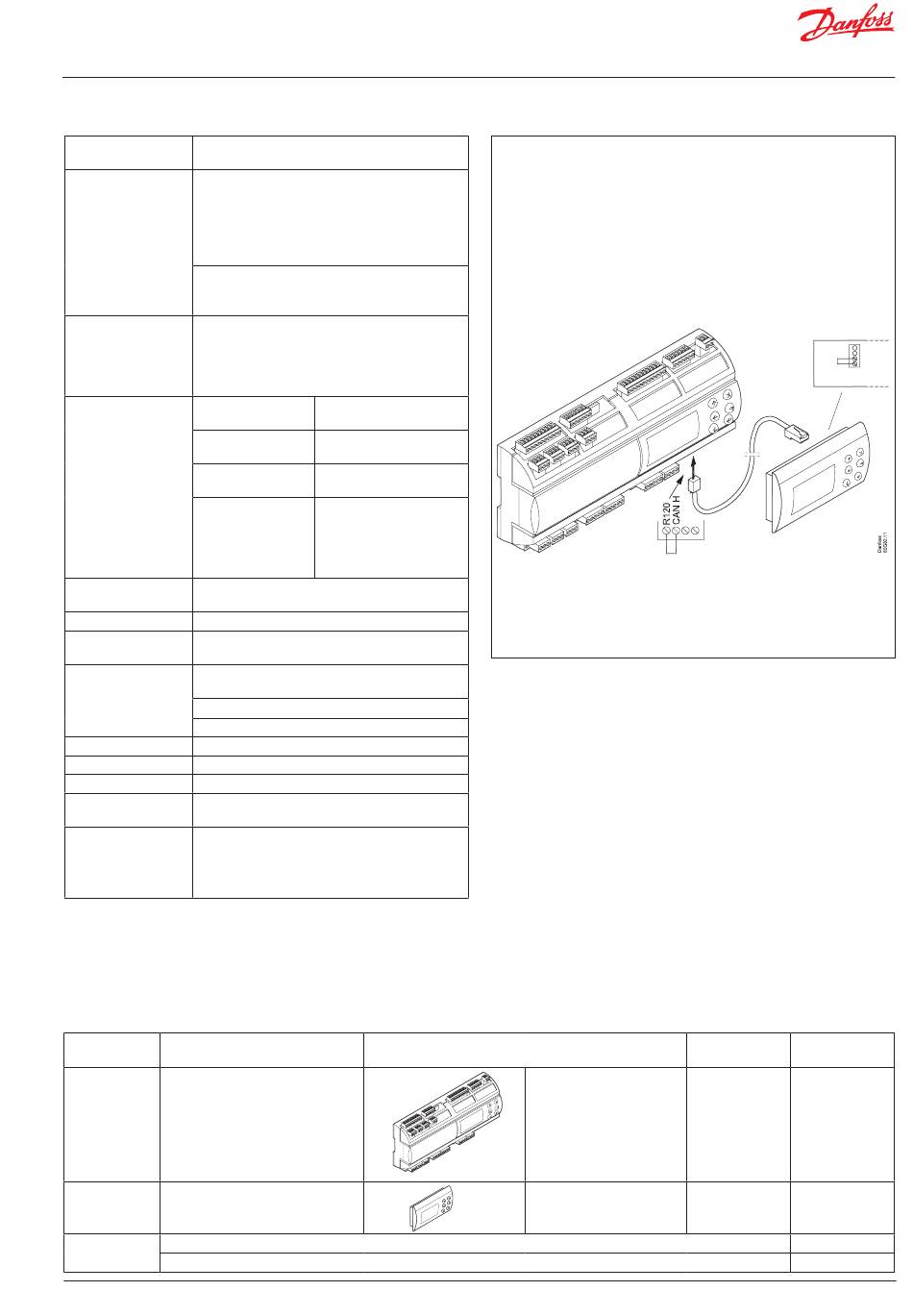

Caractéristiques techniques
Tension d'alimen-
230 c.a. (85-265 V) 50/60 Hz, 26 VA
tation
Mesure de la pression:
Ratiométrique Transmetteur de pression type
AKS 32R
1-5 volt Transmetteur de pression type AKS 32
10 entrées analo-
0-20 (4-20) mA Transmetteur de pression type
gique
AKS 33
Mesure de la température
Pt 1000 ohm/0°C
NTC - 86K de digital scroll / stream
From contact function
18 entrées digitales
E.g. to:
(14 pour basse ten-
Marche/arrêt de la régulation
sion + 4 pour basse
Surveillance des circuits de protection
ou haute tension)
Fonction d'alarme generel
7 SPST (8A)
4 SPDT (8A)
15 Sortie de relais
2 SPDT (16A)
pour la régulation de
capacité
2 Solid State.
PWM pour réduc-
tion de puissance
0-10 V c.c. Ri = 1kohm
4 Sortie de tension
Séparée alimentation 24 V requis
Sorties d'afficheur
Pour type MMIGRS2
Transmission de
Modbus
données
pour AK-SM 800
-20 - 60°C, fonctionnement
-40 - 70°C, transport
Ambiance
RH de 20 à 80%, sans condensation
Chocs et vibrations à proscrire
Etanchéité
IP 20
Poids
0,8 kg
Montage
Sur rail DIN
Bornes de raccorde-
Max. 2,5 mm
ment
Directive UE basse tension et CEM pour marque
CE
Homologations
Test LVD selon EN 60730-1 et EN 60730-2-9
Test CEM selon EN 61000-6-2 et 3
Transmetteur de pression / sonde de temperature
Veuillez vous reporter à notre catalogue RK0YG...
Numéros de code
Type
AK-PC 651
Régulateur de capacité
MMIGRS2
Afficheur
Câble pour afficheur, L = 1,5 m, 1 pcs.
Câble pour afficheur, L = 3 m, 1 pcs.
© Danfoss | ADAP-KOOL® | 2017.07
AC-1: 6 A (ohmique)
AC-15: 4 A (inductif)
AC-1: 6 A (ohmique)
AC-15: 4 A (inductif)
AC-1: 7 A (ohmique)
AC-15: 3.5 (inductif)
Imax. = 0.5A
Imin. = 50 mA.
Fuite <1.5 mA
Ne pas court-circuit
protégé
, plusieurs conducteurs
2
Fonction
Affichage externe
Affichage externe
Pour montage en façade seulement. (IP 20)
Raccordement via un câble muni d'une prise uniquement.
Voir Commande.
Terminaison
Lorsqu'un écran externe est connecté, deux
bornes doivent être court-circuitées : R120 et
CAN H.
Charge capacitive
Les relais ne peuvent pas être utilisés pour le raccordement direct de charges capaci-
tives telles que des LED et la commande marche/arrêt de moteurs EC.
Toutes les charges présentant une alimentation à commutation doivent être con-
nectées à l'aide d'un contacteur adapté ou similaire.
Opération
Avec boutons
de commande
Avec boutons
de commande
Terminaison
Important!
Connecté H-R
Tension
N° de code
d'alimentation
230 V
080G0312
-
080G0294
080G0075
080G0076
RS8HA204 | 25
