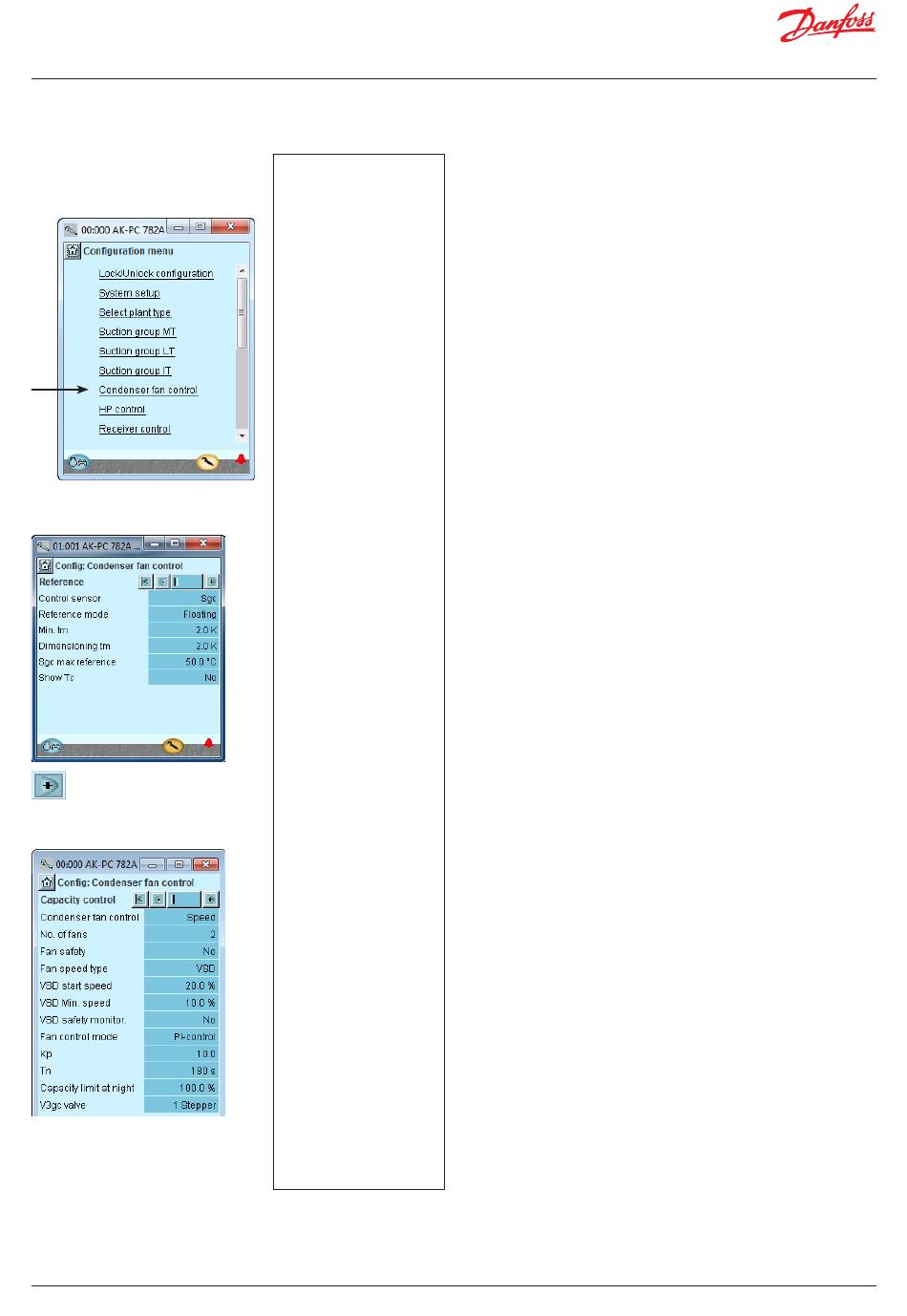

Mode d'emploi | Régulateur de puissance pour régulation de système booster au CO
Configuraiton de la régulation des ventilateurs du condenseur
1. Accédez au menu de configuration
2. Sélectionnez Régulation du ventilateur
du condenseur
3. Réglez le mode de régulation
et la référence
Appuyez sur le bouton + pour
accéder à la page suivante
4. Définissez les valeurs pour
la régulation de puissance
© Danfoss | DCS (vt) | 2020.02
Dans notre exemple,
la pression de condensation
est régulée sur la base
du Sgc et à partir de Sc3
(référence flottante).
Les réglages sont
indiqués à l'écran.
Dans notre exemple,
la vitesse de tous
les ventilateurs est
régulée en parallèle.
Les réglages sont
indiqués à l'écran.
À savoir : la fonction
« Surveillance de la sécurité
des ventilateurs » requière
un signal d'entrée depuis
chaque ventilateur.
transcritique AK-PC 782A
2
3 – Référence PC
Sonde de régulation
Sgc : la température à la sortie du refroidisseur à gaz
S7 : la température moyenne est utilisée pour la régulation
Mode de référence
Sélection de la référence de pression de condensation :
Réglage fixe : utilisé si une référence permanente est
requise = « Réglage »
Flottant : utilisé si la référence est modifiée en tant que fonction
du signal de température externe Sc3, du « dimensionnement
tm K »/« tm K minimum » et de la puissance d'enclenchement
du compresseur. (Le flottement est recommandé pour le CO
et la récupération de chaleur.)
Point de consigne
Réglage de la pression de condensation souhaitée en température
Min. tm
Différence de température moyenne minimale entre la température
de l'air Sc3 et de condensation Pc en l'absence de charge
Dimensionnement tm
Dimensionnement du différentiel de température moyenne entre
la température de l'air Sc3 et la température de condensation
à une charge maximale (différence tm à charge maximale,
généralement 2–4 K)
Référence Sgc max.
Température de sortie du refroidisseur de gaz autorisée maximale.
Cette fonction limite la référence pour Sgc.
Afficher Tc
Définissez si Tc doit être affiché ou non
4 – Régulation de la puissance
Mode de régulation de la puissance
Sélectionner le mode de régulation pour le condenseur :
Étage : les ventilateurs sont reliés à un étage via des sorties relais
Étage/vitesse : la puissance des ventilateurs est régulée par
une combinaison de régulation de vitesse et de raccord d'étape
Vitesse : la puissance des ventilateurs est contrôlée via la régulation
de vitesse
Vitesse étage 1 : régulation de la vitesse du premier ventilateur
et raccord d'étages des autres
2 groupes avec vitesse : la puissance est divisée en groupes
Nombre de ventilateurs
Définir le nombre de ventilateurs
(Si deux groupes sont sélectionnés, ce réglage correspond au nombre
de ventilateurs dans le groupe 1)
Nombre de ventilateurs dans le groupe 2
Le nombre de ventilateurs indiqué dans le groupe 2 doit être supérieur
ou égal au nombre de ventilateurs dans le groupe 1
Limite de vitesse du groupe 1
La vitesse peut être limitée afin de minimiser le bruit
Surveillance de la sécurité des ventilateurs
Surveillance de la sécurité des ventilateurs. Une entrée digitale
est utilisée pour surveiller chaque ventilateur
Type de vitesse du ventilateur
VSD (et moteurs CA classiques)
Moteur EC = moteurs de ventilateurs à régulation CC
Vitesse de démarrage VSD
Vitesse minimale pour le démarrage de la régulation de vitesse
(doit être configurée sur une valeur supérieure à « Vitesse min. VSD »)
Vitesse min. VSD
Vitesse minimale à laquelle la régulation de vitesse est coupée
(charge faible)
Surv. sécurité VSD
Sélection de la surveillance de la sécurité du convertisseur
de fréquence. Une entrée digitale est utilisée pour la surveillance
du convertisseur de fréquence
Puissance de démarrage EC
La régulation attend que cela soit nécessaire avant de délivrer
une tension au moteur EC
Tension min. EC
Valeur de tension à une puissance de 0 % (20 % = 2 V à 0–10 V)
Tension max. EC
Valeur de tension à une puissance de 100 % (80 % = 8 V à 0–10 V)
