Mode d'emploi | Régulateur de puissance pour régulation de système booster au CO
Module d'extension AK-XM 102A/AK-XM 102B
Fonction
Le module contient 8 entrées pour les signaux de tension ON/OFF.
Signal
AK-XM 102A correspond aux signaux basse tension.
AK-XM 102B correspond aux signaux haute tension.
Tension d'alimentation
La tension d'alimentation au module provient du module précédent
dans la rangée.
Diodes électroluminescentes
Elles indiquent :
• Tension électrique au module
• La communication avec le contrôleur est active (rouge = erreur)
• L'état des entrées individuelles 1 à 8 (allumées = tension)
© Danfoss | DCS (vt) | 2020.02
transcritique AK-PC 782A
2

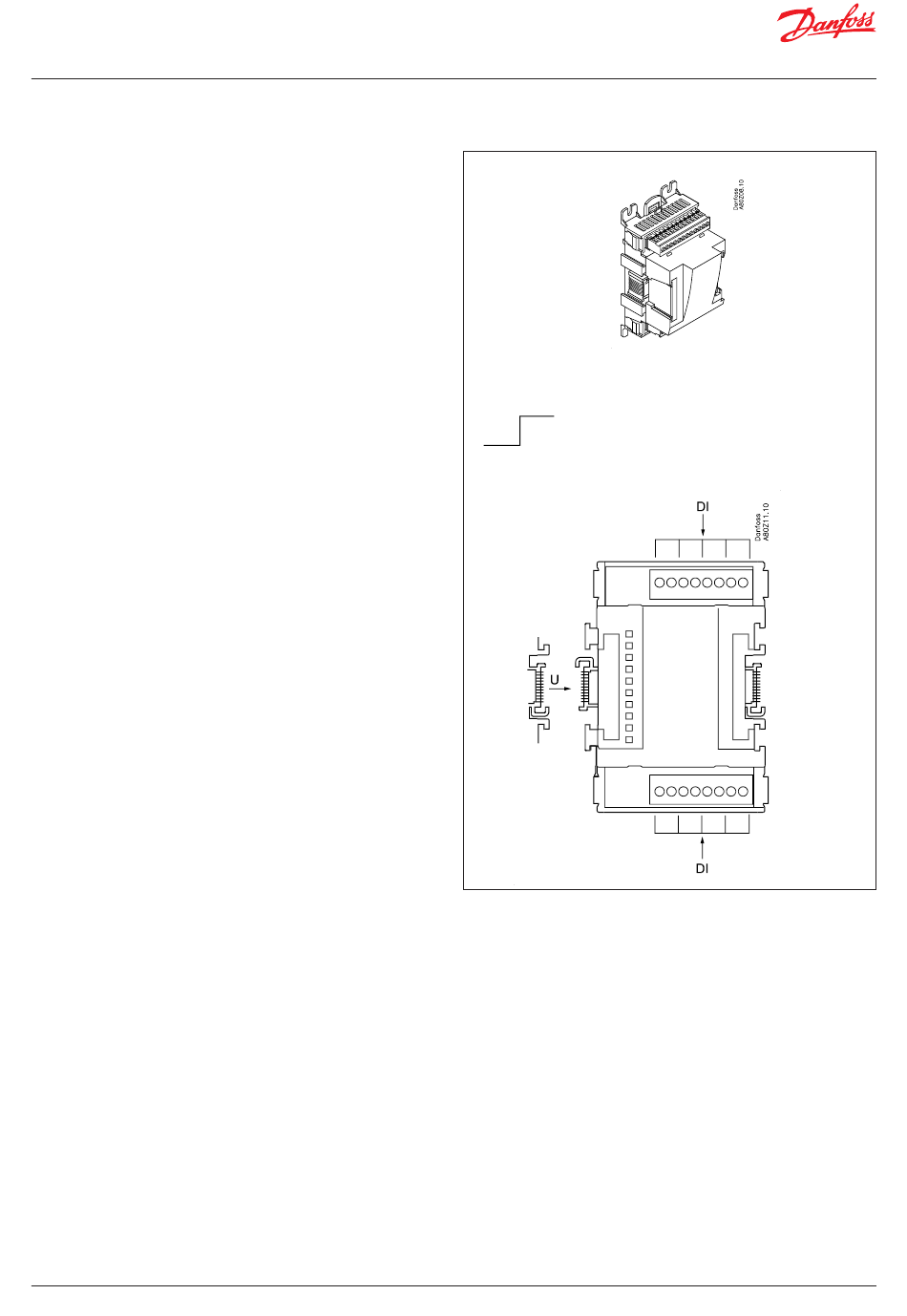

AK-XM 102A
AK-XM 102B
Max. 24 V
Max. 230 V
ON/OFF :
ON/OFF :
ON : DI > 10 V CA/CC
ON : DI > 80 V CA
OFF : DI < 2 V CA/CC
OFF : DI < 24 V CA
BC245386497365fr-000502 | 15
