La durée nécessaire dans le tableau ci-dessus est calculée en
se basant sur la supposition que le condition de vide idéale (ou
cible) est inférieure à 667 Pa (–755 mm Hg, 5 Torr).
(2) Lorsque le vide désiré est atteint, fermer le bouton "Lo" de
la soupape collectrice, et fermer la pompe à vide. Confirmer
que le manomètre est inférieur à 667 Pa (–755 mm Hg, 5
Torr) après 4 ou 5 minutes d'opération de la pompe à vide.
Charge de réfrigérant supplémentaire
Utiliser une bouteille conçue pour
PRECAUTION
être respectivement utilisée avec
R410A.
G
Charge de réfrigérant supplémentaire (calculée à partir de la
longueur de tube de liquide comme indiqué en Section "1-8.
Charge de réfrigérant supplémentaire") en utilisant le robinet
de service de tube de liquide. (Fig. 6-5)
G
Utiliser une balance pour mesurer avec précision le
réfrigérant.
G
Si la quantité de charge de réfrigérant supplémentaire ne
peut pas être immédiatement chargée, charger le réfrigérant
restant sous forme liquide en utilisant le robinet de service
de tuyau de gaz avec le système en mode d'opération de
refroidissement lors de la marche d'essai. (Fig. 6-6)
Finition du travail
(1) Avec une clé hex., tourner la tige du robinet de service de
tube de liquide dans le sens inverse des aiguilles d'une
montre pour ouvrir entièrement le robinet.
(2) Tourner la tige du robinet de service de tuyau de gaz dans
le sens inverse des aiguilles d'une montre pour ouvrir
entièrement le robinet.
Pour éviter une fuite de gaz lors de
PRECAUTION
la dépose du tuyau de charge,
vérifier que la tige du tuyau de gaz
est entièrement sortie (position
"BACK SEAT").
(3) Desserrer légèrement le tuyau de charge connecté à la
bouche de service de tuyau de gaz (1/4 po.) pour libérer la
pression, puis déposer le tuyau.
(4) Remplacer l'écrou à tête fendue de 1/4 po. et son chapeau
situés sur la bouche de service de tuyau de gaz, et fixer à
fond l'écrou à tête fendue avec une clé ajustable ou une clé
à tubes. Ce procédé est très important pour empêcher que
le gaz ne fuit du système.
(5) Remplacer les capuchons de robinet au niveau des deux
robinets de service de gaz et de liquide, et bien les fixer.
Ceci termine la purge d'air avec une pompe à vide. Le
climatiseur est maintenant prêt pour une marche d'essai.
Soupape collectrice
Manomètre
Lo
Tuyau de
gaz
Tube de
liquide
Tuyauterie
de retour
d'équilibrage
Tuyau de
gaz
Tube de
liquide
Tuyauterie
de retour
d'équilibrage
35
Hi
Robinet
Liquide
R410A
Fermer
Fermer
Ouvert
Unité extérieure
Fermer
Fermer
Fermer

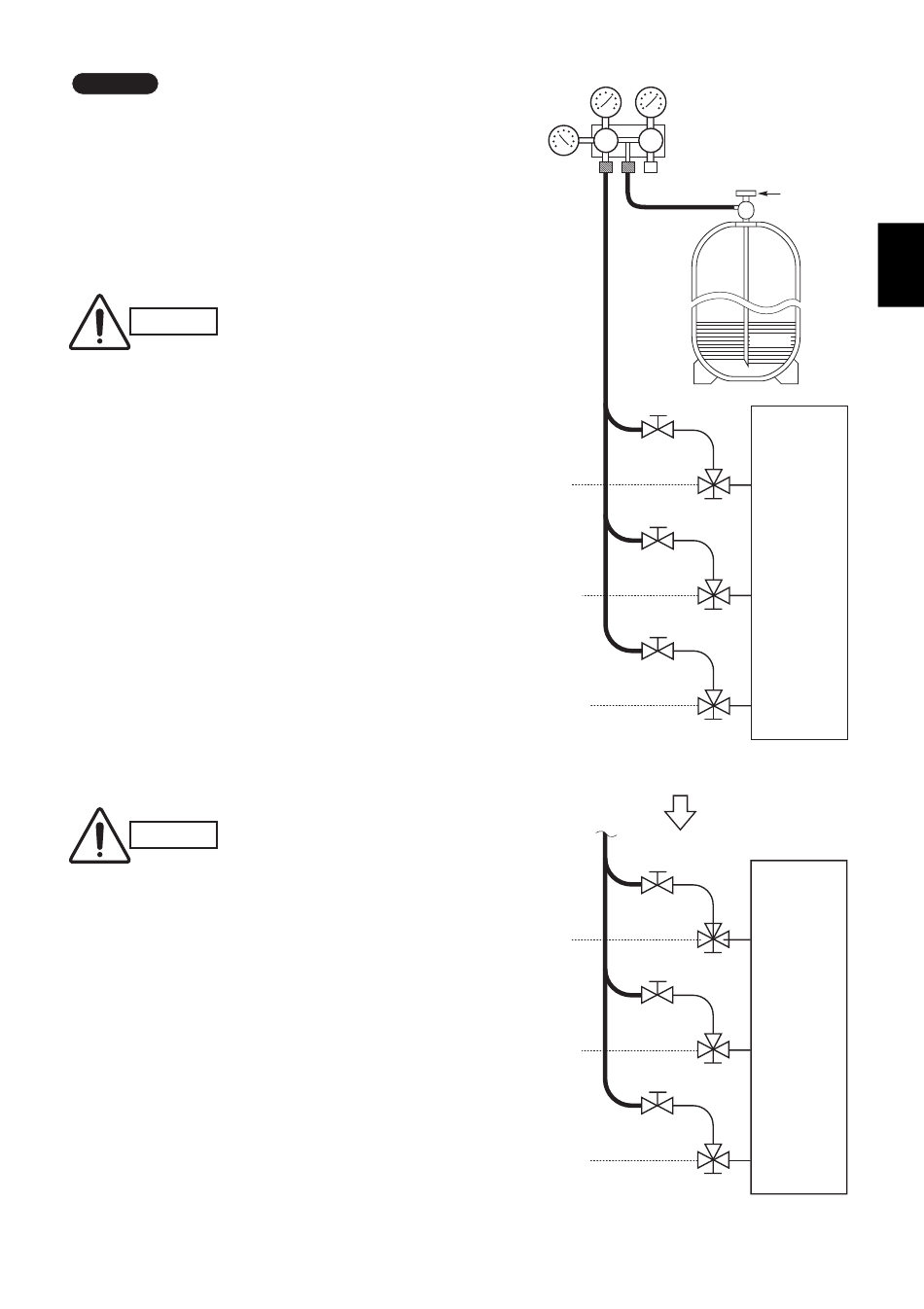

Fig. 6-5
Ouvert
Ouvert
Fermer
Unité extérieure
Ouvert
Fermer
Ouvert
Fig. 6-6
