A
L
c
quA
ogic
hAuffe
Recirculation
3. Calibrer le circulateur et la tuyauterie en se basant sur la
baisse de température permise entre l'eau disponible au
chauffe-eau et l'eau livrée à l'appareil sanitaire.
a. La tuyauterie de retour sera presque toujours plus petite
que la tuyauterie d'alimentation, mais ne doit jamais
être inférieure à ½ po pour éviter les problèmes avec
le circulateur.
4. Prendre des dispositions pour l'enlèvement de l'air dans
toutes les conduites de retour. Là où les conduites de retours
ne peuvent être évacuées par des appareils plus élevés dans le
système, installer des purges d'air automatique dans la partie
supérieure de la tuyauterie de retour.
Connexion au chauffe-eau
1. Installer les composants d'eau domestiques comme montré
à la figure 6, à la page 8.
2. Consulter les pages suivantes pour connaître la tuyauterie
entre la chaudière et le chauffe-eau, et l'acheminement du
tuyau inférieur de la chaudière et de la soupape de décharge
du Aqua Logic (CWH).
a. WM97+70 ou chaudière 110 :
Robinet mélangeur du côté droit du CWH : page 12
Robinet mélangeur du côté gauche du CWH : page 14
b. Chaudière WM97+ 155 :
Robinet mélangeur du côté droit du CWH : page 16
Robinet mélangeur du côté gauche du CWH : page 18
Composants
(voir la figure 9).
Pompe de recirculation
1. Peu de débit est nécessaire pour maintenir une température
dans la tuyauterie.
2. La taille de pompe dépend des exigences d'écoulement
minimales du robinet mélangeur.
3. Les débits minimums du robinet mélangeur doivent
être maintenus (0,25 gal/m constitue le minimum pour
Honeywell AMX302TLF).
Pompe de recirculation aquastat
1. Utilisé pour contrôler la position de marche-arrêt du
circulateur. L'aquastat est réglé de 5° à 10° de moins que la
sortie d'eau mitigée du robinet mélangeur.
2. La pompe ne peut pas fonctionner en continu — le contour-
nement par le robinet mélangeur permettra éventuellement
à la température de la tuyauterie de grimper à la température
du chauffe-eau pendant les périodes de consommation.
Clapet de retenue
1. Assure le débit d'eau dans une direction.
Opération
1. Quand la température de la pompe de recirculation aquastat
descend à 10° sous la température devant être maintenue, la
pompe de recirculation se met en marche.
2. Quand l'aquastat atteint la température — le circulateur
s'éteint.
Numéro de pièce 635-500-161/1113
-
— m
eAu compAgnon
(le cas échéant)
(suite)

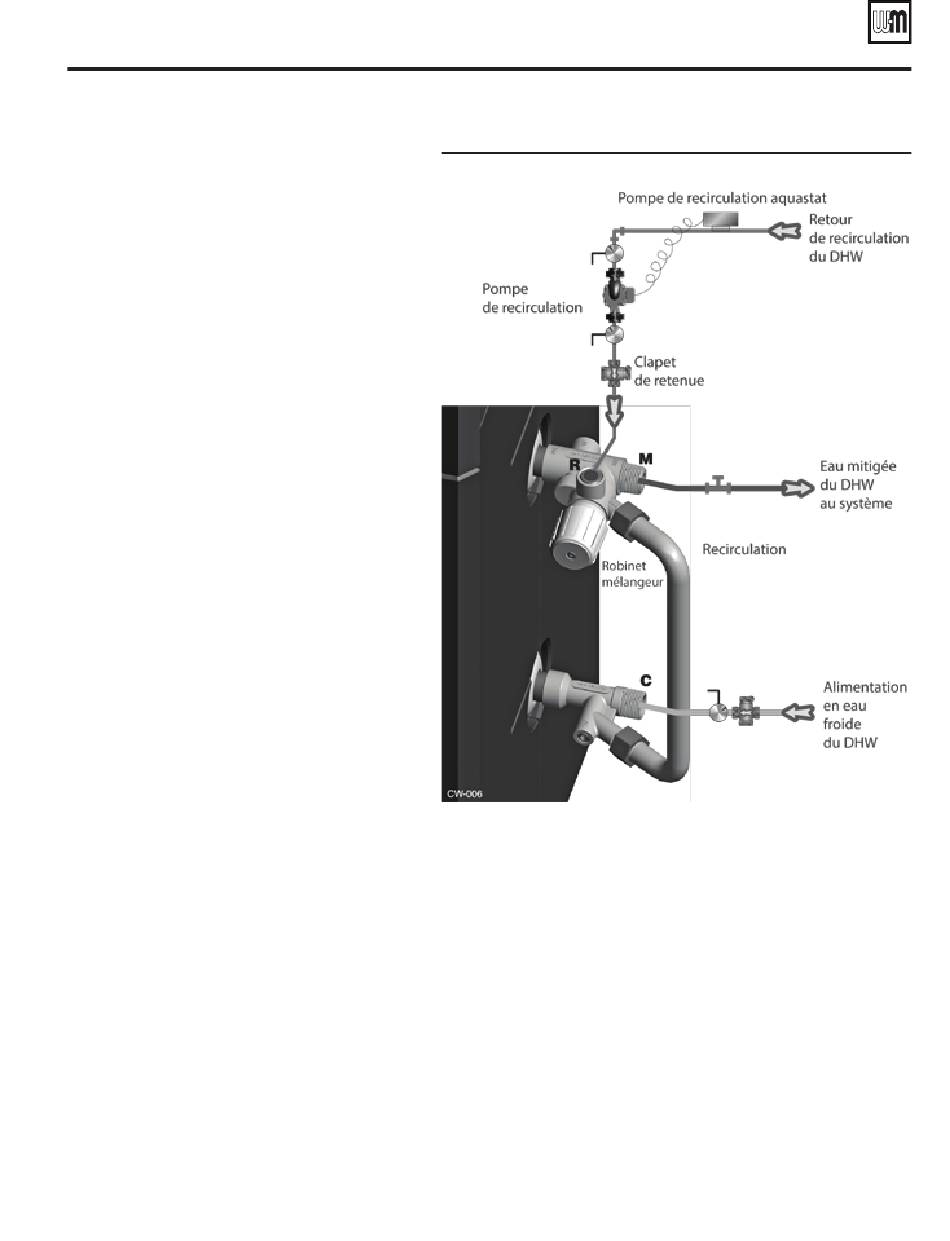

Figure 9
AnueL du produit
Tuyauterie de recirculation au robinet mélangeur
11
