Tuyauterie de la chaudière/du Aqua Logic (CWH)
— 70 ou 110 / robinet mélangeur à droite (suite)

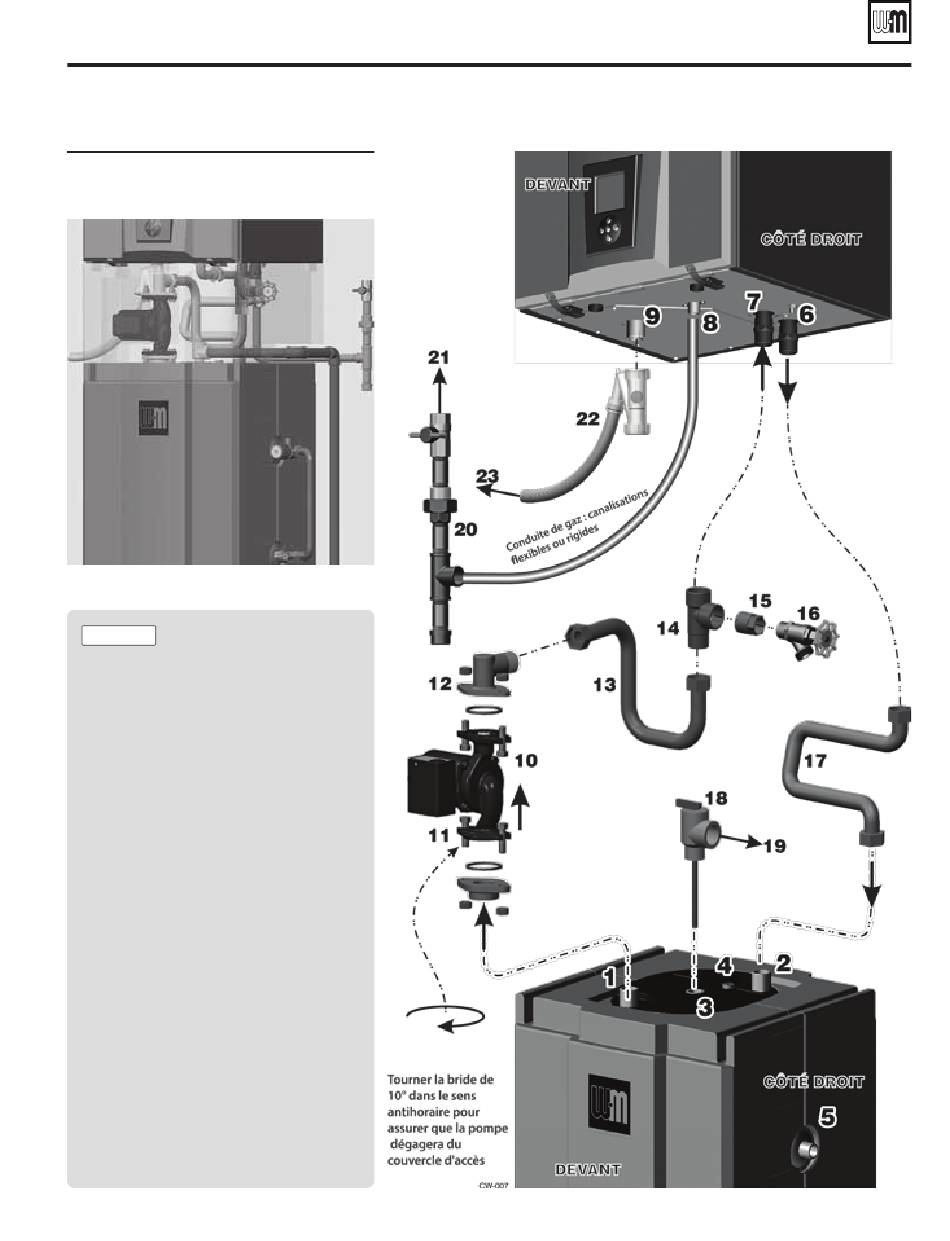

Figure 10
Tuyauterie type pour WM97+70 ou 110
— Aqua Logic (CWH) installé avec
robinet mélangeur droit
Toute la tuyauterie doit être
AVIS
conforme aux instructions dans le
manuel de la chaudière WM97+.
La tuyauterie peut être dirigée
d'un côté ou l'autre de la trappe
d'accès du Aqua Logic (CWH).
L'exemple montré ic n'est qu'une
possibilité.
Montage du circulateur du
Aqua Logic (CWH)
Le circulateur DOIT être installé dans la
•
position montrée — pompant du chauffe-
eau vers le retour de la chaudière DHW.
Ceci est nécessaire à l'écoulement dans la
direction adéquate de l'eau de la chaudière
à travers le chauffe-eau.
• Tourner l'adaptateur inférieur de la bride
du circulateur de 10° dans le sens horaire
(en baissant les yeux sur la bride). Ceci est
nécessaire pour garantir que le logement
électrique du circulateur se dégagera de
l'intérieur du couvercle d'accès à la tuyauterie.
Raccords d'eau de la
chaudière
Les conduites d'alimentation et de
•
retour d'eau de la chaudière Aqua
Logic (CWH) doivent être acheminées
aux connexions de la chaudière,
comme montré, pour assurer un débit
adéquat.
Numéro de pièce 635-500-161/1113
