Annexe F
Schéma de câblage
Les formats d'interface sont disponibles sur la page Interface, accessible via la page Setup
(Confi guration), et sont décrits en page 46 de ce manuel. Les lignes d'entrée et de sortie de l'eTrex
Legend sont compatibles RS-232, ce qui permet de communiquer avec de nombreux types de
périphériques externes, tels que les PC, les récepteurs de signaux de balise différentiels, les pilotes
automatiques des navires et/ou un deuxième récepteur GPS.
Le format d'interface NMEA 0183, version 3.0, est pris en charge par l'eTrex Legend et permet à
l'unité de gérer jusqu'à trois appareils NMEA.
Déclarations approuvées par NMEA 0183 Version 3.0 :
GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPVTG, GPWPL, GPBOD
Appellations exclusives de Garmin :
PGRME (erreur estimée), PGRMM (données géodésiques), PGRMZ (altitude), PSLIB (commande à
distance du récepteur de signaux de balise)
Les corrections DGPS (GPS différentiel) sont acceptées au format RTCM SC-104 version 2.0 par
la ligne Data In (Entrée de données). Les récepteurs de signaux de balise Garmin, GBR 21 et GBR 23,
sont recommandés en cas d'utilisation conjointe avec l'eTrex Legend. D'autres récepteurs de signaux
de balise possédant le format RTCM correct peuvent être utilisés, mais il se peut qu'ils n'affi chent pas
correctement l'état ou n'autorisent pas le réglage à partir de l'appareil GPS.
Il est possible d'établir une liaison par câble entre l'eTrex Legend et un connecteur série grâce au
câble de données (voir l'annexe B pour plus d'informations). Reportez-vous au schéma de câblage et à la
procédure de connexion pour l'échange de données avec l'unité eTrex Legend illustrés ci-dessous.
Le câble d'interface PC fourni avec cette unité permet de connecter l'eTrex Legend au port série
d'un PC.
58

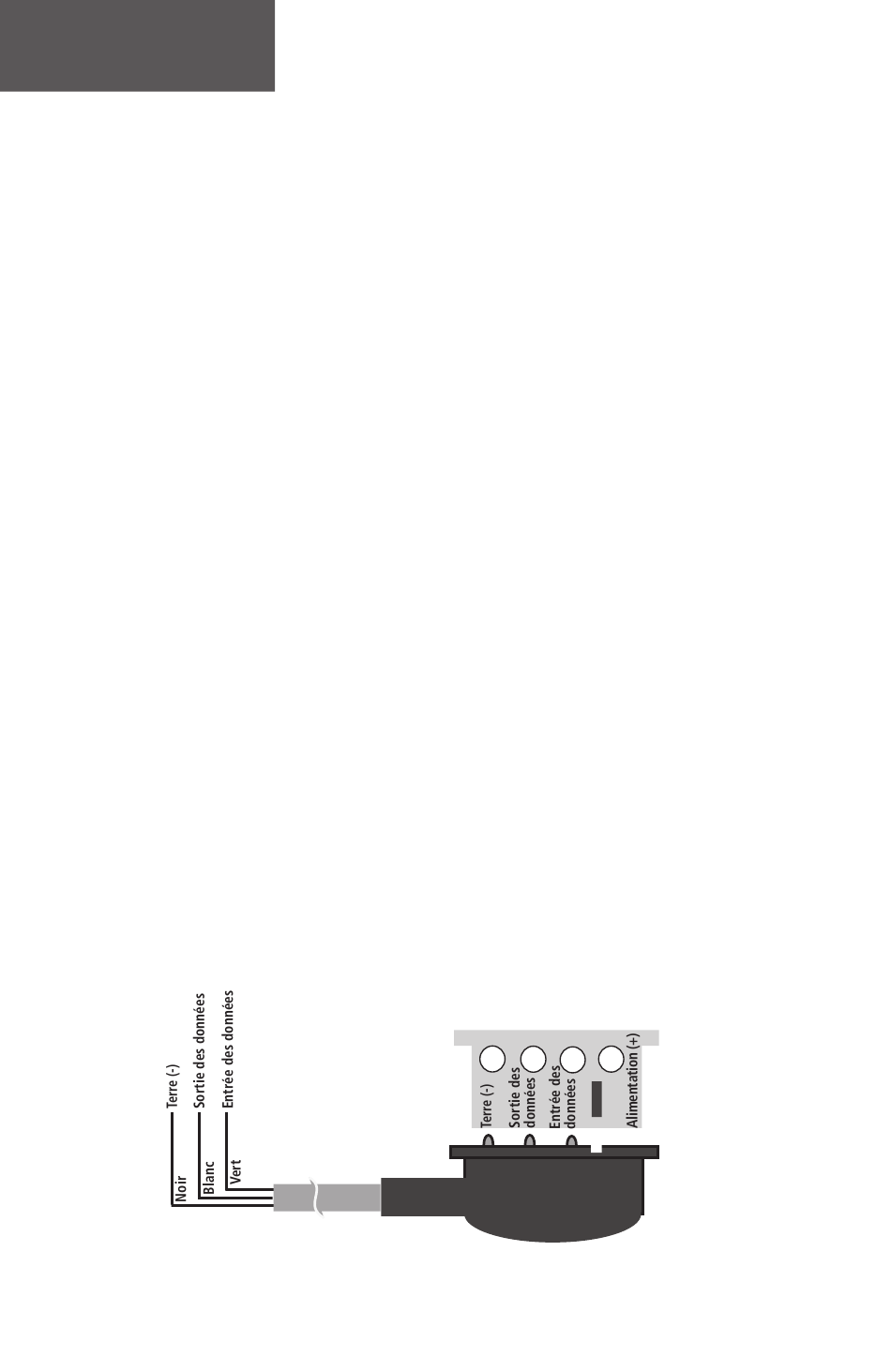

Annexe F : Schéma de
Connecteur
eTrex Legend
Câble de données
câblage
